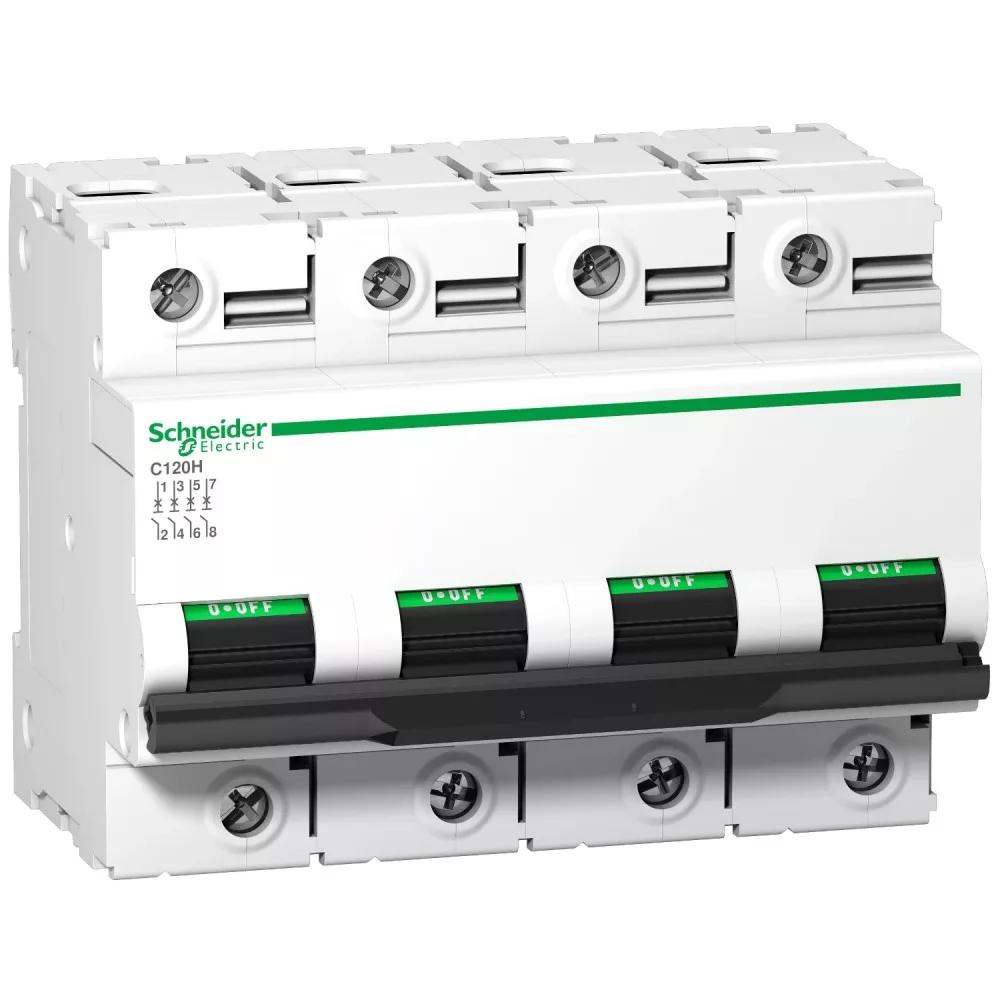

Schneider Electric Acti9 C120H A9N18479 kismegszakító – 4P, C görbe, 80 A
A Schneider Electric Acti9 C120H A9N18479 egy 4 pólusú moduláris kismegszakító a 63–125 A-es tartományból, amely az áramkörök túlterhelés és zárlat elleni védelmét látja el. Névleges árama 80 A, kioldási karakterisztikája C (5…10 x In), névleges megszakítóképessége 15 kA az EN/IEC 60898-1 szerint 400 V AC feszültségen. A C120H sorozat a magas, 15 kA-s zárlatbírásának köszönhetően elsősorban fővezetékek, betáplálások és alelosztók védelmére készült. A készülék háromfázisú, nullavezetős fővezetékek mind a négy vezetőjének védelmére szolgál.
A C karakterisztika általános célú védelemre való, vegyes ohmos és induktív terhelésekhez alkalmas, mérsékelt bekapcsolási áramlökés mellett. Termikus-mágneses kioldóegységgel készül: a termikus tag a tartós túlterhelést, a mágneses tag a rövidzárlati áramot érzékeli. A kismegszakító 6 modul helyet foglal a szekrényben (81 × 108 × 73 mm, magasság × szélesség × mélység), 35 mm-es szimmetrikus DIN sínre pattintható klipszes rögzítéssel. Az alagút típusú terminálokba merev vezető 1…50 mm², sodrott vezető 1,5…35 mm² keresztmetszetig köthető, 3,5 N.m meghúzási nyomatékkal. A készülék fésűs gyűjtősínnel és elosztóblokkal sorolható. Áram-védőkapcsolós védelemhez különálló Vigi blokkal egészíthető ki.
Fő műszaki jellemzők
- Gyártói cikkszám: A9N18479
- Termékcsalád: Acti 9 / Acti9 C120
- Készülék rövid neve: C120H
- Termék típusa: kismegszakító (moduláris)
- Pólusszám: 4P (4 védett pólus)
- Névleges áram (In): 80 A
- Kioldási karakterisztika: C görbe (5…10 x In)
- Kioldóegység: termikus-mágneses
- Névleges megszakítóképesség (Icn): 15 kA – 400 V AC, EN/IEC 60898-1
- Zárlati megszakítóképesség (Icu): 15 kA – 400 V AC, 30 kA – 230 V AC (EN/IEC 60947-2)
- Energiakorlátozási osztály: 3
- Névleges üzemi feszültség (Ue): 400 V AC, max. 440 V AC
- Névleges szigetelési feszültség (Ui): 500 V AC
- Lökőfeszültség-állóság (Uimp): 6 kV
- Hálózati frekvencia: 50/60 Hz
- Modulszélesség: 6 modul (108 mm)
- Méretek: 81 × 108 × 73 mm (magasság × szélesség × mélység)
- Tömeg: 0,82 kg
- Szerelés: 35 mm-es szimmetrikus DIN sín, klipszes rögzítés
- Fésűs gyűjtősín és elosztóblokk: sorolható
- Csatlakozás: alagút típusú terminálok, merev 1…50 mm², sodrott 1,5…35 mm²
- Meghúzási nyomaték: 3,5 N.m
- Csupaszítási hossz: 15 mm
- Állapotjelzés: ON/OFF jelzés és érintkezőállapot-jelző
- Reteszelés: a kar OFF vagy ON állásban 0,7 mm-es huzallal plombálható
- Védettség: IP20
- Mechanikai élettartam: 20000 kapcsolási ciklus
- Elektromos élettartam: 5000 kapcsolási ciklus
- Üzemi hőmérséklet: -30…60 °C
- Tárolási hőmérséklet: -40…70 °C
- Túlfeszültségi kategória: IV
- Szín: Fehér
- Szabványok: EN/IEC 60898-1 és EN/IEC 60947-2
- Terméktanúsítvány: EAC
Tipikus felhasználási területek
- Fővezetékek és fogyasztásmérő utáni főkörök védelme
- Alelosztók betáplálásának védelme lakó- és irodaépületekben
- Vegyes ohmos és induktív terhelésű ipari elosztóhálózatok
- Kereskedelmi épületek és üzemek almérő elosztói
Gyakori kérdések
Mire használható a Schneider A9N18479 kismegszakító?
Az Acti9 C120H A9N18479 fővezetékek, betáplálások és alelosztók túlterhelés és rövidzárlat elleni védelmére szolgál 80 A névleges áramig. 4 pólusú kivitelben készül, háromfázisú, nullavezetős fővezetékek mind a négy vezetőjének védelmére.
Miben más a C120H, mint egy iC60-as kismegszakító?
A C120H a 63–125 A közötti, nagyobb terhelésű körökhöz készült, és 15 kA névleges megszakítóképességgel rendelkezik az EN/IEC 60898-1 szerint, ezért nagy zárlati áramú hálózatrészeken, fővezetéki pozícióban is alkalmazható.
Mit jelent a C kioldási karakterisztika?
A C görbe azt jelenti, hogy a mágneses kioldás a névleges áram 5…10 x In tartományában lép működésbe. Így a készülék a vegyes ohmos és induktív terhelésű, általános célú fővezetékeken működik megbízhatóan.
Hány modul helyet foglal az elosztószekrényben?
A készülék 6 modul széles, azaz 108 mm helyet igényel a sínen (pólusonként 1,5 modul). Teljes mérete 81 × 108 × 73 mm (magasság × szélesség × mélység).
Milyen keresztmetszetű vezeték köthető be?
Az alagút típusú terminálokba merev vezető 1…50 mm², sodrott vezető 1,5…35 mm² keresztmetszetig köthető. A meghúzási nyomaték 3,5 N.m, a csupaszítási hossz 15 mm.
Kiegészíthető áram-védőkapcsolóval?
Igen, a készülék különálló Vigi blokkal bővíthető, így földzárlat elleni védelemmel is ellátható. Felszerelése 35 mm-es szimmetrikus DIN sínre történik, klipszes rögzítéssel.
Milyen gyűjtősínnel sorolható?
Az A9N18479 kismegszakító a 4 pólusú, 125 A-es Acti9 C120/NG125 gyűjtősínnel sorolható, amellyel az elosztószekrény bekötése gyorsabb és áttekinthetőbb. Kompatibilis sín:
Milyen kiegészítők rendelhetők az A9N18479 kismegszakítóhoz?
Az A9N18479 kismegszakító segédérintkezőkkel és kioldókkal szerelhető fel, amelyekkel a készülék állapota távolról jelezhető, illetve a lekapcsolás távvezérelhető. Rendelhető kiegészítők:
