Schneider Electric Acti9 A9N18436 Kismegszakító 4P,100A, B karakterisztika, 15 kA Acti9 C120H

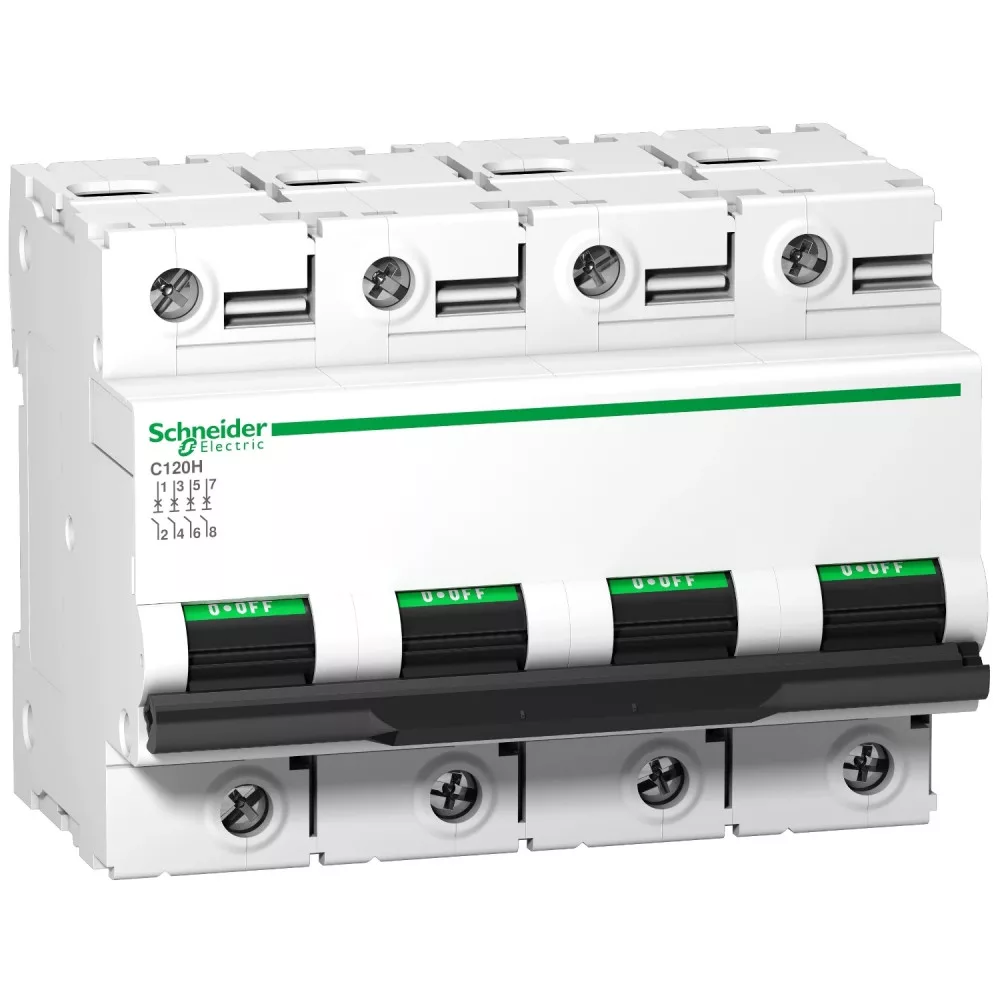

Schneider Electric Acti9 C120H A9N18436 kismegszakító – 4P, B görbe, 100 A

A Schneider Electric Acti9 C120H A9N18436 egy 4 pólusú moduláris kismegszakító a 63–125 A-es tartományból, amely az áramkörök túlterhelés és zárlat elleni védelmét látja el. Névleges árama 100 A, kioldási karakterisztikája B (3…5 x In), névleges megszakítóképessége 15 kA az EN/IEC 60898-1 szerint 400 V AC feszültségen. A C120H sorozat a magas, 15 kA-s zárlatbírásának köszönhetően elsősorban fővezetékek, betáplálások és alelosztók védelmére készült. A készülék háromfázisú, nullavezetős fővezetékek mind a négy vezetőjének védelmére szolgál.

A B karakterisztika kis bekapcsolási áramlökésű, jellemzően ohmos terhelésekhez és hosszú, kis zárlati áramú vezetékszakaszokhoz alkalmas. Termikus-mágneses kioldóegységgel készül: a termikus tag a tartós túlterhelést, a mágneses tag a rövidzárlati áramot érzékeli. A kismegszakító 6 modul helyet foglal a szekrényben (81 × 108 × 73 mm, magasság × szélesség × mélység), 35 mm-es szimmetrikus DIN sínre pattintható klipszes rögzítéssel. Az alagút típusú terminálokba merev vezető 1…50 mm², sodrott vezető 1,5…35 mm² keresztmetszetig köthető, 3,5 N.m meghúzási nyomatékkal. Ebben az áramerősségben a készülék fésűs gyűjtősínnel nem sorolható, a bekötés közvetlenül a terminálokon történik. Áram-védőkapcsolós védelemhez különálló Vigi blokkal egészíthető ki.

Fő műszaki jellemzők

• Gyártói cikkszám: A9N18436
• Termékcsalád: Acti 9 / Acti9 C120
• Készülék rövid neve: C120H
• Termék típusa: kismegszakító (moduláris)
• Pólusszám: 4P (4 védett pólus)
• Névleges áram (In): 100 A
• Kioldási karakterisztika: B görbe (3…5 x In)
• Kioldóegység: termikus-mágneses
• Névleges megszakítóképesség (Icn): 15 kA – 400 V AC, EN/IEC 60898-1
• Zárlati megszakítóképesség (Icu): 15 kA – 400 V AC, 30 kA – 230 V AC (EN/IEC 60947-2)
• Energiakorlátozási osztály: 3
• Névleges üzemi feszültség (Ue): 400 V AC, max. 440 V AC
• Névleges szigetelési feszültség (Ui): 500 V AC
• Lökőfeszültség-állóság (Uimp): 6 kV
• Hálózati frekvencia: 50/60 Hz
• Modulszélesség: 6 modul (108 mm)
• Méretek: 81 × 108 × 73 mm (magasság × szélesség × mélység)
• Tömeg: 0,82 kg
• Szerelés: 35 mm-es szimmetrikus DIN sín, klipszes rögzítés
• Fésűs gyűjtősín és elosztóblokk: nem sorolható
• Csatlakozás: alagút típusú terminálok, merev 1…50 mm², sodrott 1,5…35 mm²
• Meghúzási nyomaték: 3,5 N.m
• Csupaszítási hossz: 15 mm
• Állapotjelzés: ON/OFF jelzés és érintkezőállapot-jelző
• Reteszelés: a kar OFF vagy ON állásban 0,7 mm-es huzallal plombálható
• Védettség: IP20
• Mechanikai élettartam: 20000 kapcsolási ciklus
• Elektromos élettartam: 5000 kapcsolási ciklus
• Üzemi hőmérséklet: -30…60 °C
• Tárolási hőmérséklet: -40…70 °C
• Túlfeszültségi kategória: IV
• Szín: Fehér
• Szabványok: EN/IEC 60898-1 és EN/IEC 60947-2
• Terméktanúsítvány: EAC

Tipikus felhasználási területek

• Fővezetékek és almérő elosztók ohmos terhelésű köreinek védelme
• Hosszú kábelszakaszok, kis zárlati áramú hálózatrészek
• Villamos fűtési és világítási főkörök védelme
• Generátoros vagy gyenge táplálású hálózatok

Gyakori kérdések

Mire használható a Schneider A9N18436 kismegszakító?

Az Acti9 C120H A9N18436 fővezetékek, betáplálások és alelosztók túlterhelés és rövidzárlat elleni védelmére szolgál 100 A névleges áramig. 4 pólusú kivitelben készül, háromfázisú, nullavezetős fővezetékek mind a négy vezetőjének védelmére.

Miben más a C120H, mint egy iC60-as kismegszakító?

A C120H a 63–125 A közötti, nagyobb terhelésű körökhöz készült, és 15 kA névleges megszakítóképességgel rendelkezik az EN/IEC 60898-1 szerint, ezért nagy zárlati áramú hálózatrészeken, fővezetéki pozícióban is alkalmazható.

Mit jelent a B kioldási karakterisztika?

A B görbe azt jelenti, hogy a mágneses kioldás a névleges áram 3…5 x In tartományában lép működésbe. Így a készülék ohmos terhelésű fővezetékeken és hosszú, kis zárlati áramú szakaszokon működik megbízhatóan.

Hány modul helyet foglal az elosztószekrényben?

A készülék 6 modul széles, azaz 108 mm helyet igényel a sínen (pólusonként 1,5 modul). Teljes mérete 81 × 108 × 73 mm (magasság × szélesség × mélység).

Milyen keresztmetszetű vezeték köthető be?

Az alagút típusú terminálokba merev vezető 1…50 mm², sodrott vezető 1,5…35 mm² keresztmetszetig köthető. A meghúzási nyomaték 3,5 N.m, a csupaszítási hossz 15 mm.

Kiegészíthető áram-védőkapcsolóval?

Igen, a készülék különálló Vigi blokkal bővíthető, így földzárlat elleni védelemmel is ellátható. Felszerelése 35 mm-es szimmetrikus DIN sínre történik, klipszes rögzítéssel.

Milyen kiegészítők rendelhetők az A9N18436 kismegszakítóhoz?

Az A9N18436 kismegszakító segédérintkezőkkel és kioldókkal szerelhető fel, amelyekkel a készülék állapota távolról jelezhető, illetve a lekapcsolás távvezérelhető. Rendelhető kiegészítők:

• Acti9 segédérintkezők
• Acti9 kioldók
