Schneider Electric Acti9 A9N18448 Kismegszakító 1P,125A, C karakterisztika, 15 kA Acti9 C120H

Schneider Electric Acti9 C120H A9N18448 kismegszakító – 1P, C görbe, 125 A

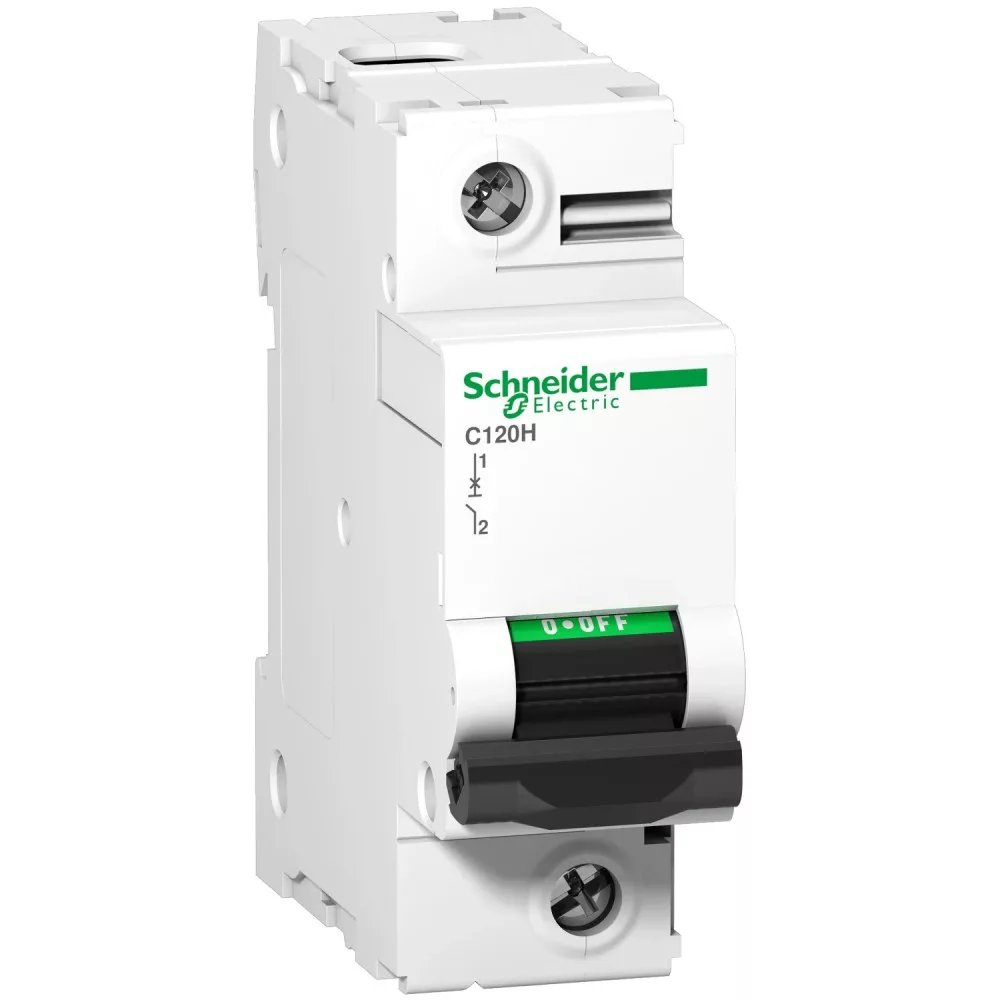

A Schneider Electric Acti9 C120H A9N18448 egy egypólusú moduláris kismegszakító a 63–125 A-es tartományból, amely az áramkörök túlterhelés és zárlat elleni védelmét látja el. Névleges árama 125 A, kioldási karakterisztikája C (5…10 x In), névleges megszakítóképessége 15 kA az EN/IEC 60898-1 szerint 230 V AC feszültségen. A C120H sorozat a magas, 15 kA-s zárlatbírásának köszönhetően elsősorban fővezetékek, betáplálások és alelosztók védelmére készült. A készülék egyfázisú fővezetékek és főkörök fázisvezetőjének védelmére szolgál.

A C karakterisztika általános célú védelemre való, vegyes ohmos és induktív terhelésekhez alkalmas, mérsékelt bekapcsolási áramlökés mellett. Termikus-mágneses kioldóegységgel készül: a termikus tag a tartós túlterhelést, a mágneses tag a rövidzárlati áramot érzékeli. A kismegszakító 1,5 modul helyet foglal a szekrényben (81 × 27 × 73 mm, magasság × szélesség × mélység), 35 mm-es szimmetrikus DIN sínre pattintható klipszes rögzítéssel. Az alagút típusú terminálokba merev vezető 1…50 mm², sodrott vezető 1,5…35 mm² keresztmetszetig köthető, 3,5 N.m meghúzási nyomatékkal. Ebben az áramerősségben a készülék fésűs gyűjtősínnel nem sorolható, a bekötés közvetlenül a terminálokon történik. A kar OFF vagy ON állásban 0,7 mm-es huzallal plombálható.

Fő műszaki jellemzők

• Gyártói cikkszám: A9N18448
• Termékcsalád: Acti 9 / Acti9 C120
• Készülék rövid neve: C120H
• Termék típusa: kismegszakító (moduláris)
• Pólusszám: 1P (1 védett pólus)
• Névleges áram (In): 125 A
• Kioldási karakterisztika: C görbe (5…10 x In)
• Kioldóegység: termikus-mágneses
• Névleges megszakítóképesség (Icn): 15 kA – 230 V AC, EN/IEC 60898-1
• Zárlati megszakítóképesség (Icu): 15 kA – 230 V AC (EN/IEC 60947-2)
• Energiakorlátozási osztály: 3
• Névleges üzemi feszültség (Ue): 230 V AC, max. 240 V AC
• Névleges szigetelési feszültség (Ui): 500 V AC
• Lökőfeszültség-állóság (Uimp): 6 kV
• Hálózati frekvencia: 50/60 Hz
• Modulszélesség: 1,5 modul (27 mm)
• Méretek: 81 × 27 × 73 mm (magasság × szélesség × mélység)
• Tömeg: 0,205 kg
• Szerelés: 35 mm-es szimmetrikus DIN sín, klipszes rögzítés
• Fésűs gyűjtősín és elosztóblokk: nem sorolható
• Csatlakozás: alagút típusú terminálok, merev 1…50 mm², sodrott 1,5…35 mm²
• Meghúzási nyomaték: 3,5 N.m
• Csupaszítási hossz: 15 mm
• Állapotjelzés: ON/OFF jelzés és érintkezőállapot-jelző
• Reteszelés: a kar OFF vagy ON állásban 0,7 mm-es huzallal plombálható
• Védettség: IP20
• Mechanikai élettartam: 20000 kapcsolási ciklus
• Elektromos élettartam: 5000 kapcsolási ciklus
• Üzemi hőmérséklet: -30…60 °C
• Tárolási hőmérséklet: -40…70 °C
• Túlfeszültségi kategória: IV
• Szín: Fehér
• Szabványok: EN/IEC 60898-1 és EN/IEC 60947-2
• Terméktanúsítvány: EAC

Tipikus felhasználási területek

• Fővezetékek és fogyasztásmérő utáni főkörök védelme
• Alelosztók betáplálásának védelme lakó- és irodaépületekben
• Vegyes ohmos és induktív terhelésű ipari elosztóhálózatok
• Kereskedelmi épületek és üzemek almérő elosztói

Gyakori kérdések

Mire használható a Schneider A9N18448 kismegszakító?

Az Acti9 C120H A9N18448 fővezetékek, betáplálások és alelosztók túlterhelés és rövidzárlat elleni védelmére szolgál 125 A névleges áramig. Egypólusú kivitelben készül, egyfázisú fővezetékek és főkörök fázisvezetőjének védelmére.

Miben más a C120H, mint egy iC60-as kismegszakító?

A C120H a 63–125 A közötti, nagyobb terhelésű körökhöz készült, és 15 kA névleges megszakítóképességgel rendelkezik az EN/IEC 60898-1 szerint, ezért nagy zárlati áramú hálózatrészeken, fővezetéki pozícióban is alkalmazható.

Mit jelent a C kioldási karakterisztika?

A C görbe azt jelenti, hogy a mágneses kioldás a névleges áram 5…10 x In tartományában lép működésbe. Így a készülék a vegyes ohmos és induktív terhelésű, általános célú fővezetékeken működik megbízhatóan.

Hány modul helyet foglal az elosztószekrényben?

A készülék 1,5 modul széles, azaz 27 mm helyet igényel a sínen (pólusonként 1,5 modul). Teljes mérete 81 × 27 × 73 mm (magasság × szélesség × mélység).

Milyen keresztmetszetű vezeték köthető be?

Az alagút típusú terminálokba merev vezető 1…50 mm², sodrott vezető 1,5…35 mm² keresztmetszetig köthető. A meghúzási nyomaték 3,5 N.m, a csupaszítási hossz 15 mm.

Sorolható fésűs gyűjtősínnel?

Nem, a 125 A-es kivitel fésűs gyűjtősínnel nem sorolható; a bekötés közvetlenül az alagút típusú terminálokon keresztül történik.

Milyen kiegészítők rendelhetők az A9N18448 kismegszakítóhoz?

Az A9N18448 kismegszakító segédérintkezőkkel és kioldókkal szerelhető fel, amelyekkel a készülék állapota távolról jelezhető, illetve a lekapcsolás távvezérelhető. Rendelhető kiegészítők:

• Acti9 segédérintkezők
• Acti9 kioldók
