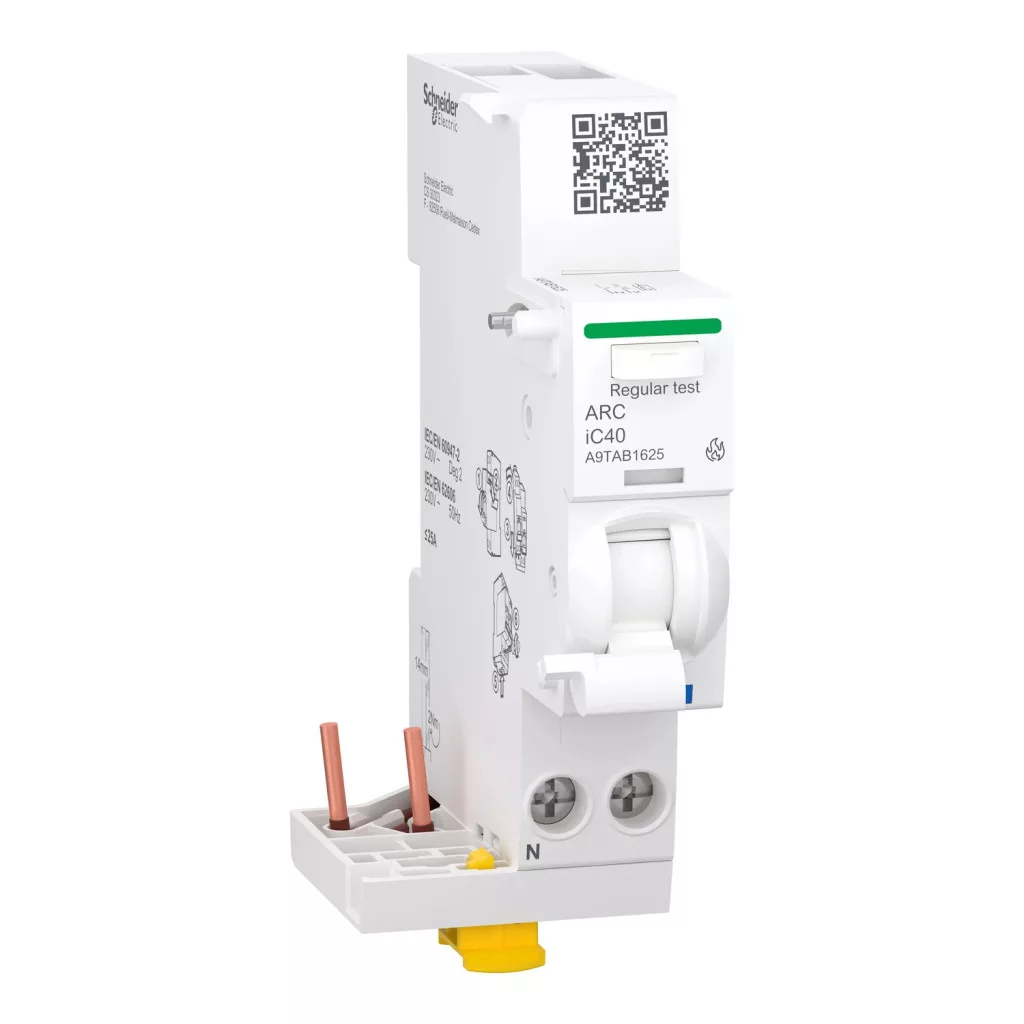

Schneider Electric Acti9 ARC iC40 A9TAB1625 ívzárlatvédelmi kioldómodul – 1P+N, 25 A
Az Acti9 ARC iC40 A9TAB1625 egy kiegészítő kioldómodul, amelyet a iC40 sorozatú kismegszakító mellé kell szerelni. A modul folyamatosan figyeli a védett áramkör áram- és feszültségjelét, és ívzárlat észlelésekor működteti a hozzá csatolt megszakítót. Névleges árama 25 A, kivitele 1P+N, üzemi feszültsége 230 V AC, hálózati frekvenciája 50 Hz. A modul kizárólag ívzárlatvédelmet lát el, áramvédő (Fi) funkciót nem tartalmaz.
Az ívzárlat (arc fault) a vezeték sérülésénél, meglazult kötésnél vagy elöregedett szigetelésnél fellépő szikrázó átívelés. Árama gyakran túl kicsi ahhoz, hogy a kismegszakító vagy az áramvédő kapcsoló lekapcsoljon, a keletkező hő viszont elegendő a tűz kialakulásához. Az AFDD készülék a hálózat áram- és feszültségjelének nagyfrekvenciás mintázatát elemzi, megkülönbözteti a valódi ívzárlatot az ártalmatlan kapcsolási zajtól, és hiba esetén lekapcsolja az áramkört.
Az A9TAB1625 önmagában 1 modul szélességű (1 modul = 17,5-18 mm), vagyis ennyi helyet foglal a megszakító mellett. Az összeszerelt egység mérete 91x36x73 mm (magasság × szélesség × mélység), a modul tömege 0,090 kg, és klipszes rögzítéssel pattintható a 35 mm-es DIN sínre. Előlapján ON/OFF állapotjelzés, hibajelzés és ívzárlat-diagnosztikai LED tájékoztat az üzemállapotról, a készülék pedig dátummal és időponttal rögzíti az eseményeket, ami nagyban segíti a hibakeresést. Alagút típusú kapcsaiba 1…16 mm² merev, illetve 1…10 mm² sodrott vezető köthető.
Fő műszaki jellemzők
- Gyártói cikkszám: A9TAB1625
- Termékcsalád: Acti 9 / Acti9 ARC iC40
- Termék típusa: ívzárlatvédelmi (AFDD) kioldómodul iC40 kismegszakítóhoz
- Csatlakozás a megszakítóhoz: csavaros elektromos csatlakozás
- Pólusszám: 1P+N (bal oldali nulla helyzet)
- Névleges áram (In): 25 A
- Hálózat típusa: AC, 50 Hz
- Névleges üzemi feszültség (Ue): 230 V AC
- Névleges szigetelési feszültség (Ui): 250 V AC
- Lökőfeszültség-állóság (Uimp): 4 kV
- Küszöb kioldási feszültség: 275 V (+/- 60 %)
- Eseményrögzítés: dátum és idő szerinti eseményrögzítés, karbantartási mutatók
- Helyi jelzés: ON/OFF állapotjelzés, hibajelzés és ívzárlat-diagnosztikai LED
- Méret (magasság × szélesség × mélység): 91x36x73 mm
- Tömeg: 0,090 kg
- Rögzítés: 35 mm-es DIN sín, klipszes rögzítés
- Csatlakozás: alagút típusú terminálok, 1…16 mm² merev / 1…10 mm² sodrott
- Csupaszítási hossz: 14 mm, meghúzási nyomaték 2 N.m
- Védettség: IP20 (MSZ EN 60529), szennyezettségi fok 2
- Túlfeszültségi kategória: III
- Mechanikai élettartam: 20000 ciklus, elektromos élettartam 10000 ciklus
- Üzemi hőmérséklet: -25…40 °C, B súlyosságú trópusállóság (IEC 60068-2-30, 28 nap)
- Szín: Fehér (RAL 9003)
- Minőségi címkék: IMQ
- Szabványok: EN/IEC 62606
Tipikus felhasználási területek
- Elektromos tűz megelőzése vezetékhibából, meglazult kötésből eredő ívzárlat esetén
- Hálószobák, gyermekszobák és pihenőhelyiségek áramkörei, ahol a tűzvédelem kiemelt
- Faszerkezetű, éghető anyagot tartalmazó és műemléki épületek villamos hálózata
- Idősotthonok, óvodák, szállások és egyéb fokozott kockázatú létesítmények
- Meglévő iC40 sorozatú kismegszakítók utólagos kiegészítése ívzárlatvédelemmel
Gyakori kérdések
Mi az ívzárlatvédelem (AFDD) és miért van rá szükség?
Az ívzárlat (arc fault) a vezeték sérülésénél, meglazult kötésnél vagy elöregedett szigetelésnél fellépő szikrázó átívelés. Árama gyakran túl kicsi ahhoz, hogy a kismegszakító vagy az áramvédő kapcsoló lekapcsoljon, a keletkező hő viszont elegendő a tűz kialakulásához. Az AFDD készülék a hálózat áram- és feszültségjelének nagyfrekvenciás mintázatát elemzi, megkülönbözteti a valódi ívzárlatot az ártalmatlan kapcsolási zajtól, és hiba esetén lekapcsolja az áramkört.
Önállóan használható az A9TAB1625?
Nem. Ez egy kiegészítő kioldómodul, amelyet az iC40 sorozatú kismegszakító mellé kell szerelni, és csavaros elektromos csatlakozással kapcsolódik hozzá. A modul érzékeli az ívzárlatot, a lekapcsolást pedig a hozzá csatolt megszakító végzi el.
Mekkora az A9TAB1625 névleges árama?
Az A9TAB1625 névleges árama 25 A, üzemi feszültsége 230 V AC, 50 Hz frekvencián.
Tartalmaz-e ez a modul áramvédő (Fi) funkciót?
Nem, ez a kivitel kizárólag ívzárlatvédelmet lát el. Ha az áramkörön szivárgóáram elleni védelemre is szükség van, a VigiARC kivitelt vagy külön áramvédő kapcsolót kell választani.
Hogyan lehet visszakeresni, mi okozta a lekapcsolást?
A készülék dátummal és időponttal rögzíti az eseményeket, és karbantartási mutatókat is nyilvántart. Az előlapi ívzárlat-diagnosztikai LED jelzi, hogy a lekapcsolást ívzárlat okozta-e, így a hiba oka gyorsan behatárolható.
Hogyan szerelhető az A9TAB1625?
A modul 1 modul szélességű (1 modul = 17,5-18 mm); az összeszerelt egység mérete 91x36x73 mm (magasság × szélesség × mélység), klipszes rögzítéssel pattintható a 35 mm-es DIN sínre, az iC40 kismegszakító mellé.
