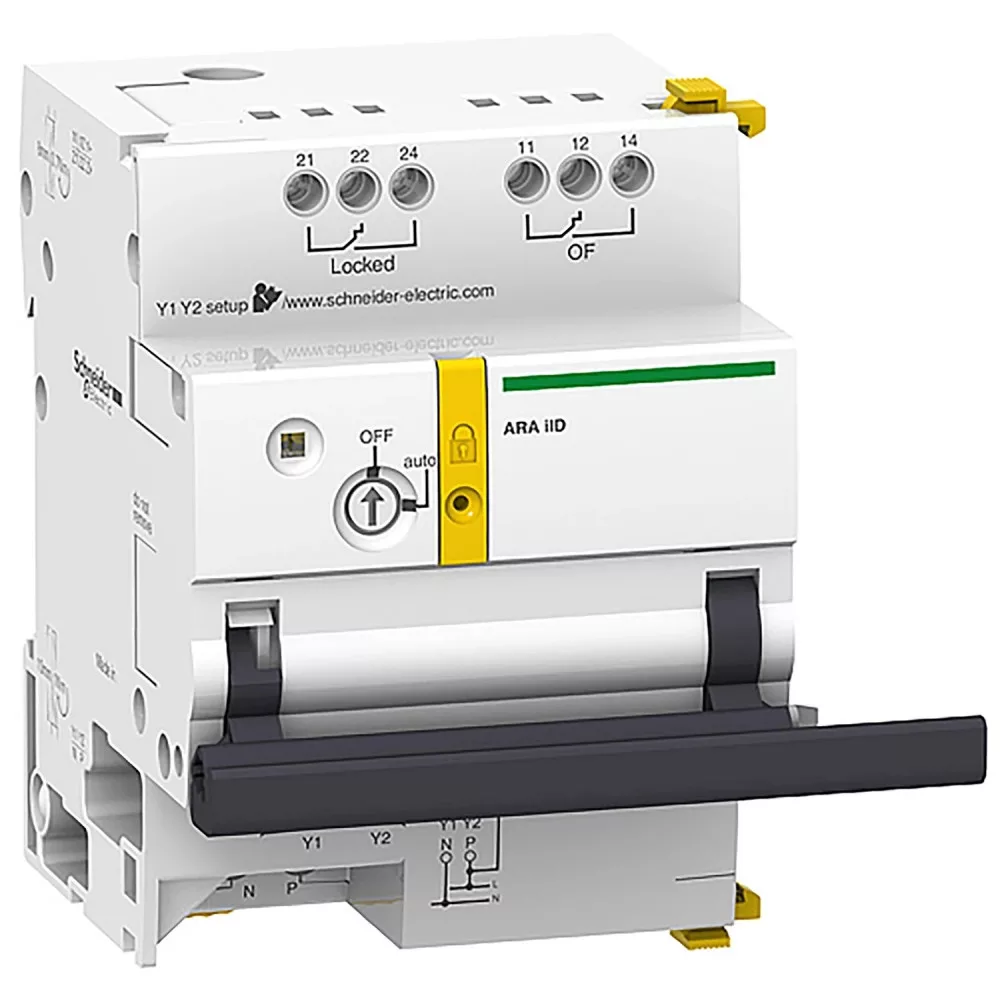

Schneider A9C70342 ACTI9 ARA iID automatikus visszazáró segédrelé, 2P, 230VAC

Schneider Electric Acti9 ARA iID automatikus visszazáró segédrelé, 2P, 230 V AC

A Schneider Electric Acti9 ARA iID automatikus visszazáró segédrelé a védelmi készülék lekapcsolása után önműködően visszakapcsolja az áramkört, így a felügyelet nélküli létesítmények átmeneti hiba után emberi beavatkozás nélkül üzemelnek tovább. Az A9C70342 típusjelű modul 2P kivitelű készülékekhez illeszkedik.

A modul 230 V AC tápfeszültségről működik, teljesítményfelvétele 2 W, válaszideje 500 ms alatt marad. Rögzített programmal, 15 visszazárási kísérlettel, hosszú ciklusban, és két feszültségmentes OF érintkezőn jelzi az állapotát. Mérete 93×63×75,5 mm, tömege 0,440 kg, a szekrényben 63 mm helyet foglal.

Műszaki jellemzők

• Típus: Acti9 ARA automatikus visszazáró (visszaállító) segédrelé
• Kompatibilitás: Acti9 iID áram-védőkapcsolók 2P kivitelben
• Névleges tápfeszültség (Us): 230 V AC 50/60 Hz
• Teljesítményfelvétel: 2 W
• Jelzőérintkezők: 2 OF feszültségmentes érintkező
• Jelzőkör terhelhetősége: 24 V 10 mA AC/DC; 230 V 1 A AC
• Vezérlés: Fenntartott vagy impulzus jellegű, 230 V AC, FEL/LE nyomógombbal
• Bemeneti áram: 5 mA
• Válaszidő: < 500 ms
• Visszazárási programok: rögzített programmal, 15 visszazárási kísérlettel, hosszú ciklusban
• Helyi jelzés: LED-es állapotjelzés: üzem, visszazárási ciklus, hiba
• Névleges szigetelési feszültség (Ui): 400 V
• Lökőfeszültség-állóság (Uimp): 6 kV
• Elektromos élettartam: 5000 kapcsolás
• Lakatolhatóság: Zárható
• Méretek: 93×63×75,5 mm (magasság × szélesség × mélység)
• Szélesség: 63 mm (3,5 modul)
• Tömeg: 0,440 kg
• Szín: Fehér
• Szerelés: DIN sínre pattintva, a védelmi készülék mellé
• Védettség: IP20

Felhasználási területek

• Felügyelet nélküli létesítmények: átjátszóállomások, szivattyúházak, öntözőrendszerek
• Térvilágítás és külső világítási körök, ahol a kiszállás költséges
• Távoli telephelyek, ahol a téves lekapcsolás után gyors visszakapcsolás szükséges
• Biztonsági és kamerarendszerek tápellátása
• Ipari segédáramkörök, ahol a lekapcsolás oka általában átmeneti zavar

Gyakori kérdések

Mit csinál az automatikus visszazáró segédrelé?

Ha a hozzá kapcsolt védelmi készülék lekapcsol, a modul beállított program szerint megkísérli a visszakapcsolást. Ha a hiba tartós, a készülék kikapcsolva marad, és hibát jelez.

Melyik készülékekkel használható?

A modul a következőkhöz illeszkedik: Acti9 iID áram-védőkapcsolók 2P kivitelben.

Milyen visszazárási programok állíthatók be?

A készülék rögzített programmal, 15 visszazárási kísérlettel, hosszú ciklusban működik, a program az előlapon választható ki.

Hogyan látom, mi történt?

Az előlapi LED-ek mutatják a normál működést, a folyamatban lévő visszazárási ciklust és a hibaállapotot, a két OF érintkező pedig távolra viszi a jelzést.

Mennyi helyet foglal a szekrényben?

A modul 63 mm, azaz 3,5 modul széles, magassága 93 mm, mélysége 75,5 mm, és DIN sínre pattintható a védelmi készülék mellé.

Használható hibás vezetékezés esetén is?

Nem helyettesíti a hibakeresést: tartós zárlat vagy szigetelési hiba esetén a készülék nem kapcsol vissza, hanem hibajelzést ad, és a hibát meg kell szüntetni.
