Mire használható

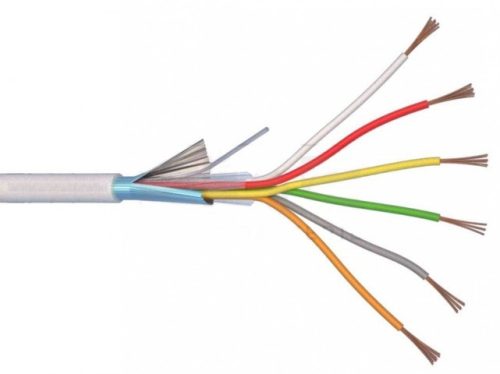

A Li-Y(St)Y 6x0,22 mm² árnyékolt riasztókábel riasztórendszerek jelzőeszközeinek összekötésére szolgál. A 6 darab, egyenként 0,22 mm² keresztmetszetű jelvezeték biztosítja a megbízható jelátvitelt az érzékelők, mozgásdetektorok és a központi egység között. Az árnyékolás hatékonyan véd az elektromágneses zavarokkal szemben.
Hol használható?
- Riasztórendszerek beltéri kiépítéséhez
- Falba süllyesztett elhelyezés védőcsőben
- Kábelcsatornába és kábeltálcára szerelés
- Behatolásjelző rendszerek bekötéséhez
- Mozgásérzékelők, nyitásérzékelők, szirénák összekötéséhez
- Tűzjelző rendszerek jelkábeleként
Hol nem ajánlott?
- Kültéri, időjárásnak kitett helyen közvetlen fektetéssel
- Földbe fektetéshez (páncélozás nélküli kábel)
- Kémiai anyagoknak, olajnak, zsírnak kitett környezetben
- Közvetlen napsugárzásnak tartósan kitett szakaszokon
- +50 °C feletti vagy -5 °C alatti környezeti hőmérsékletű helyen
Műszaki adatok
- Erek száma: 6
- Ér névleges keresztmetszet: 0,22 mm²
- Ér anyaga: réz
- Ér felépítés: sodrott (hajlékony)
- Érszigetelés anyaga: PVC
- Érszínezés: DIN 47100 szerint
- Árnyékolás: igen
- Páncélozás: nem
- Köpeny anyaga: PVC
- Köpeny színe: fehér
- Névleges feszültség: 300V
- CPR kategória: Eca
- Névleges külső átmérő: 4,4 mm
- Tájékoztató tömeg: 0,032 kg/fm
- Hajlítási sugár: 44 mm
- Lángállóság: EN 60332-1-2
- Üzemi hőmérséklet (rögzített): +5 °C … +50 °C
- Üzemi hőmérséklet (mozgatás, fektetés): -5 °C … +70 °C
Miért válaszd ezt a kábelt?
- Árnyékolt kivitel az elektromágneses zavarok elleni védelemhez
- Sodrott réz vezetők a könnyű szerelhetőségért és hajlékonyságért
- Kompakt kialakítás kis külső átmérővel (4,4 mm) a könnyű elvezetéshez
- PVC köpeny és szigetelés a tartós mechanikai védelemért
- DIN 47100 szerinti érszínezés a gyors és hibamentes azonosításhoz
- EN 60332-1-2 lángállósági besorolás a biztonságos alkalmazáshoz
Gyakori kérdések
Használható kültéren ez a kábel?
Kültéri használathoz nem ajánlott közvetlen fektetéssel. Védőcsőben, fedett helyen alkalmazható.
Szükséges külön tápkábel az érzékelőkhöz?
Igen, a Li-Y(St)Y kábel kizárólag jelvezetéket tartalmaz. Az áramellátáshoz külön tápkábel szükséges, vagy válassza a Li-XY(St)Y kombinált kábelt.
Miért fontos az árnyékolás?
Az árnyékolás megakadályozza, hogy a külső elektromágneses zavarok (pl. hálózati vezetékek, motorok) hamis riasztásokat vagy jelkieséseket okozzanak.
Milyen hajlítási sugárral szerelhető?
A minimális hajlítási sugár 44 mm. Ennél kisebb ívben való hajlítás a kábel sérüléséhez vezethet.
