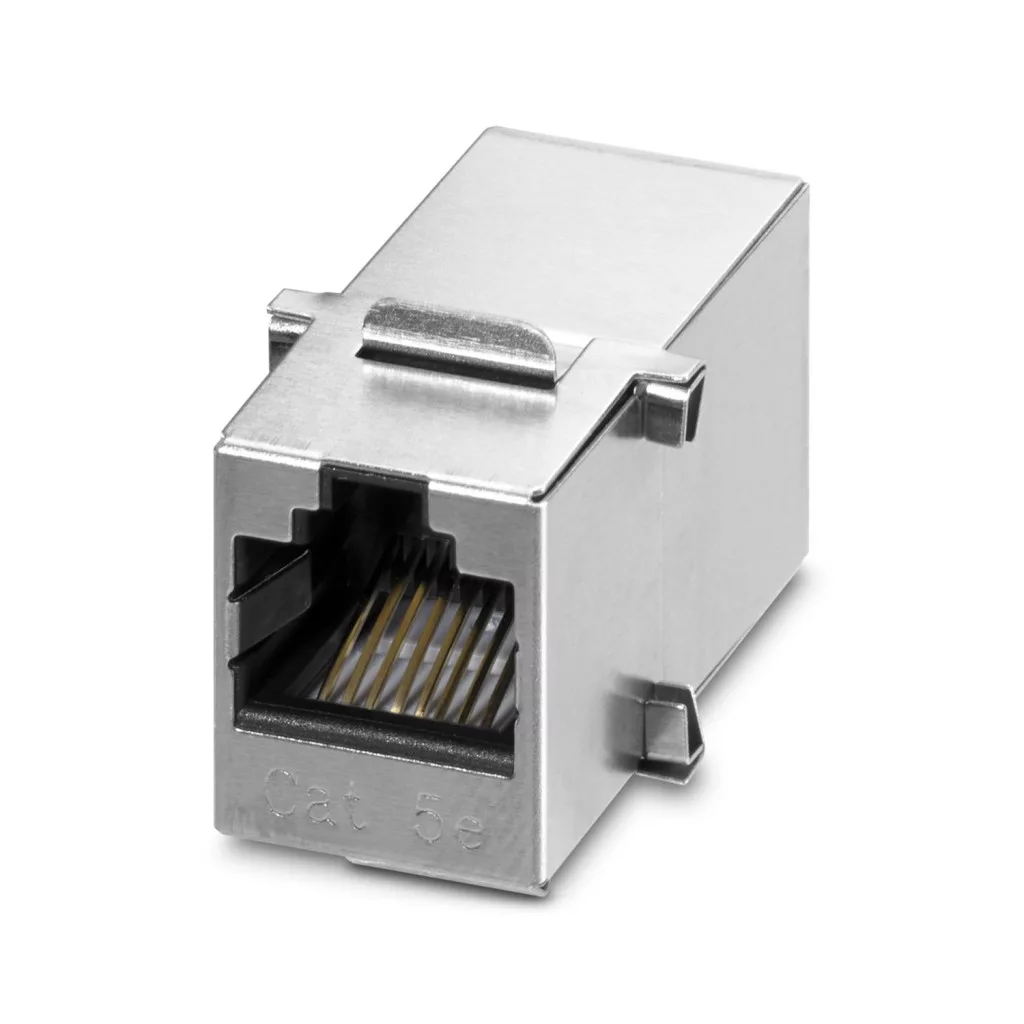

Phoenix Contact VS-08-BU-RJ45/BU – árnyékolt RJ45 Keystone toldó CAT5 hálózatokhoz
A Phoenix Contact VS-08-BU-RJ45/BU (1689064) árnyékolt RJ45–RJ45 toldó, más néven RJ45 kuplung, amely két RJ45 csatlakozó közvetlen összekötésére használható. Moduláris Keystone kialakításának köszönhetően kompatibilis Phoenix Contact szerelőkeretekbe építhető, így professzionális panelre szerelt Ethernet csatlakozási pontok kialakítására is alkalmas.
A 8 pólusú csatlakozó CAT5 átviteli kategóriájú, réz alapú Ethernet hálózatokhoz készült, és maximum 1 Gbit/s adatátviteli sebességet támogat.
RJ45–RJ45 toldó
A VS-08-BU-RJ45/BU két RJ45 csatlakozó összekötésére szolgál. Mindkét oldalán RJ45 csatlakozó fogadására alkalmas aljzat található, így két hálózati kábel egyszerűen összekapcsolható.
Nincs szükség a kábelek ereinek külön bekötésére vagy szerszámos szerelésére: a megfelelő RJ45 csatlakozókkal ellátott kábeleket közvetlenül a kuplungba lehet csatlakoztatni.
Maximum 1 Gbit/s adatátvitel
A Phoenix Contact RJ45 toldó maximum 1 Gbit/s, azaz 1000 Mbit/s adatátviteli sebességet támogat.
Átviteli kategóriája CAT5, így megfelelő kábelezési rendszer részeként Gigabit Ethernet kapcsolatok kialakítására is használható.
Árnyékolt kialakítás
A VS-08-BU-RJ45/BU árnyékolt kivitelű. Ez ipari környezetben különösen fontos lehet, ahol a hálózati adatvezetékek közelében villamos berendezések, motorok, frekvenciaváltók vagy egyéb elektromágneses zavart okozó készülékek működhetnek.
Az árnyékolás megfelelő működéséhez természetesen a teljes hálózati rendszer árnyékolását szakszerűen kell kialakítani.
Keystone rendszer
A termék szabványos moduláris Keystone kialakítású, így megfelelő Phoenix Contact moduláris szerelőkeretekkel kombinálható.
Kompatibilis többek között az alábbi Phoenix Contact szerelőkeretekkel:
- VS-08-A-RJ45/MOD-1-IP20 – 1689433
- VS-08-A-RJ45/MOD-1-R-IP67 – 1689844
- VS-08-A-RJ45/MOD-1-IP67 – 1689080
- VS-08-A-RJ45/MOD-1-R-IP67 BK – 1658053
- VS-08-A-RJ45/MOD-1-IP67-BK – 1658642
A megfelelő szerelőkerettel gépeken, kapcsolószekrényeken és egyéb berendezéseken alakítható ki stabil RJ45 hálózati csatlakozási pont.
Legalább 1000 csatlakoztatási ciklus
A Phoenix Contact a terméket legalább 1000 csatlakoztatási ciklusra méretezte.
Ez különösen előnyös ipari és szervizalkalmazásoknál, ahol a hálózati kapcsolatot rendszeresen bontani és újracsatlakoztatni kell.
Széles üzemi hőmérséklet-tartomány
A kuplung üzemi környezeti hőmérséklete:
-20 °C – +70 °C
Tárolás és szállítás esetén a megengedett hőmérséklet-tartomány -40 °C és +85 °C között van.
IP20 védettség
Önálló alkatrészként a VS-08-BU-RJ45/BU IP20 védettségű.
Fontos különbség, hogy ha megfelelő IP65/IP67 Phoenix Contact szerelőkerettel és a hozzá tartozó kompatibilis csatlakozórendszerrel építik össze, akkor a teljes rendszer magasabb védettségi szintet érhet el. Az IP-védettséget mindig a komplett összeállítás alapján kell meghatározni.
Felhasználási területek
A Phoenix Contact VS-08-BU-RJ45/BU használható többek között:
- Ethernet hálózatokban,
- ipari Ethernet rendszerekben,
- kapcsolószekrényekben,
- vezérlőszekrényekben,
- gépek és berendezések hálózati csatlakozásainál,
- automatizálási rendszerekben,
- panelre szerelt RJ45 csatlakozási pontoknál,
- két RJ45 hálózati kábel összekötésére.
Főbb jellemzők
- RJ45–RJ45 toldó / kuplung
- Keystone moduláris kialakítás
- Ethernet hálózatokhoz
- 8 pólusú RJ45 csatlakozás
- CAT5 átviteli kategória
- Maximum 1 Gbit/s adatátviteli sebesség
- Réz adatátviteli közeg
- Árnyékolt kialakítás
- IP20 védettség
- Legalább 1000 csatlakoztatási ciklus
- -20 °C – +70 °C üzemi hőmérséklet
- UL 94 V0 éghetőségi osztály
- Phoenix Contact moduláris szerelőkeretekkel kombinálható
Műszaki adatok
- Gyártó: Phoenix Contact
- Típus: VS-08-BU-RJ45/BU
- Gyártói cikkszám: 1689064
- Terméktípus: RJ45 toldó / RJ45 kuplung
- Csatlakozási mód: toldó
- Modulrendszer: Keystone
- Profil: RJ45
- Pólusszám: 8
- Dugaszhelyek száma: 1
- Árnyékolt: igen
- Adatátviteli közeg: réz
- Átviteli kategória: CAT5
- Maximális adatátviteli sebesség: 1 Gbit/s
- Méretezési feszültség: 72 V DC
- Méretezési áram: 1,5 A
- Szigetelési ellenállás: ≥500 MΩ
- Átmeneti ellenállás: 20 mΩ
- Ér/ér vizsgálófeszültség: 1000 V
- Ér/árnyékolás vizsgálófeszültség: 1500 V
- Szélesség: 22,1 mm
- Hossz: 34,5 mm
- Vízszintes furattávolság: 22 mm
- Védettség: IP20
- Csatlakoztatási ciklusok: ≥1000
- Üzemi hőmérséklet: -20 °C – +70 °C
- Tárolási/szállítási hőmérséklet: -40 °C – +85 °C
- Készülékház anyaga: műanyag
- Készülékház felülete: fémezett
- Érintkező anyaga: rézötvözet
- Érintkezőfelület: aranyszínű
- Érintkezőtartó anyaga: ABS
- Éghetőségi osztály: UL 94 V0
- Tömeg csomagolás nélkül: 8,735 g
- Származási ország: Németország
- GTIN/EAN: 4017918876937
- ETIM 10.0: EC004746
Gyakori kérdések
Mire használható a Phoenix Contact VS-08-BU-RJ45/BU?
Két RJ45 csatlakozóval szerelt Ethernet hálózati kábel összekötésére használható. Keystone kialakításának köszönhetően megfelelő szerelőkeretbe is beépíthető.
RJ45 aljzat vagy toldó?
A termék RJ45–RJ45 toldó, illetve kuplung. Mindkét oldalán RJ45 csatlakozó fogadására szolgáló aljzat található.
Milyen hálózati kategóriát támogat?
A gyártó CAT5 átviteli kategóriát ad meg.
Mekkora a maximális adatátviteli sebessége?
Maximum 1 Gbit/s, azaz 1000 Mbit/s adatátviteli sebességet támogat.
Árnyékolt?
Igen. A VS-08-BU-RJ45/BU árnyékolt RJ45 toldó.
Hány pólusú?
A csatlakozó 8 pólusú, a hagyományos RJ45 Ethernet kialakításnak megfelelően.
Keystone rendszerű?
Igen. A termék Keystone adapterként használható, így kompatibilis Phoenix Contact moduláris szerelőkeretekbe építhető.
Kompatibilis a Phoenix Contact 1689844 szerelőkerettel?
Igen. A VS-08-A-RJ45/MOD-1-R-IP67 (1689844) szerelőkeretet a Phoenix Contact hivatalosan kompatibilis tartozékként sorolja fel.
IP67 védettségű?
Önmagában nem. A VS-08-BU-RJ45/BU védettsége IP20. Magasabb védettség megfelelő IP65/IP67 szerelőkerettel és komplett kompatibilis csatlakozórendszerrel alakítható ki.
Milyen hőmérsékleten használható?
A megengedett üzemi környezeti hőmérséklet -20 °C és +70 °C között van.
Hányszor csatlakoztatható?
A gyártó legalább 1000 csatlakoztatási ciklust határoz meg.
Mekkora a névleges árama?
A méretezési áram 1,5 A.
Mekkora a méretezési feszültsége?
A gyártó 72 V DC méretezési feszültséget ad meg.
Mi a termék EAN kódja?
A VS-08-BU-RJ45/BU GTIN/EAN kódja 4017918876937.
