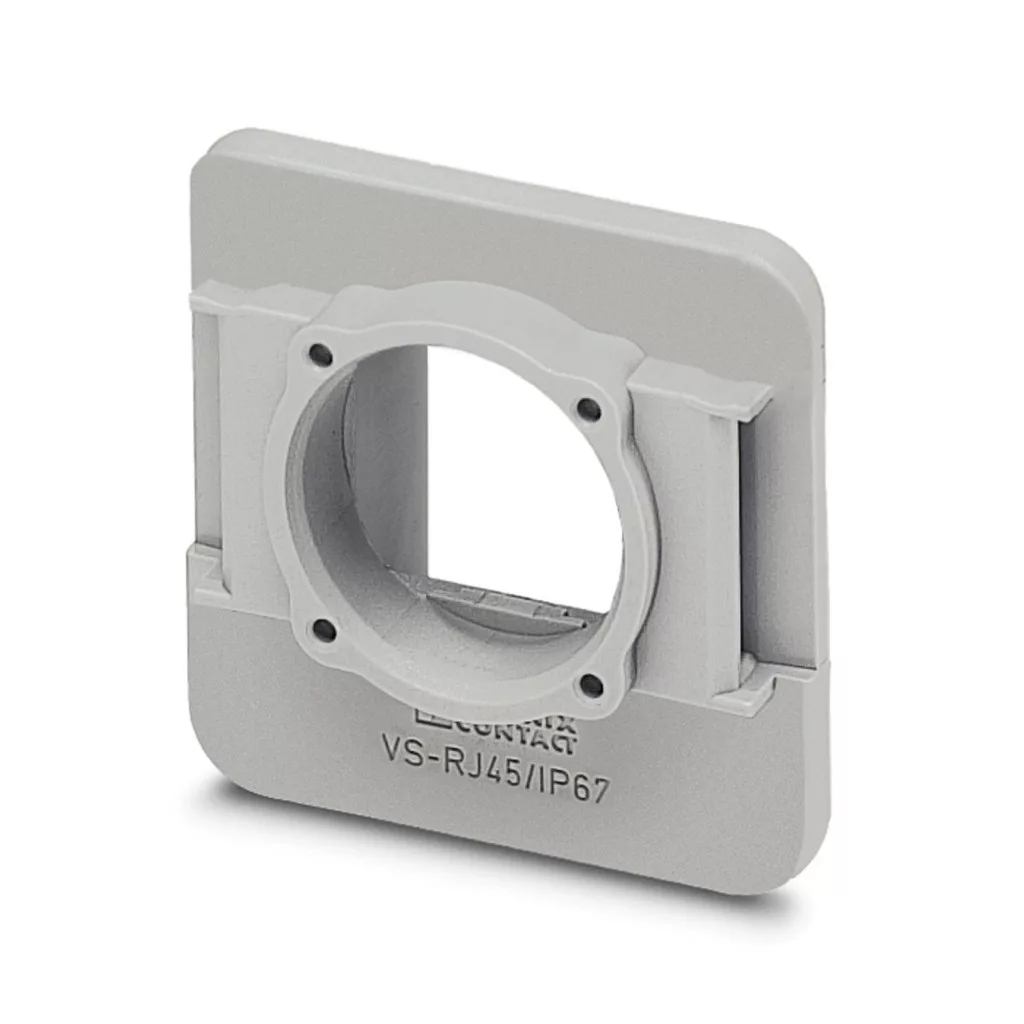

Phoenix Contact VS-08-A-RJ45/MOD-1-R-IP67 – RJ45 Keystone szerelőkeret IP67 védettséggel
A Phoenix Contact VS-08-A-RJ45/MOD-1-R-IP67 (1689844) falra, illetve panelre szerelhető RJ45 keret, amely moduláris Keystone aljzatbetétek fogadására szolgál. Segítségével professzionális és fokozott környezeti igénybevételnek ellenálló RJ45 adatátviteli csatlakozási pont alakítható ki gépeken, berendezéseken, kapcsolószekrényeken és egyéb ipari alkalmazásokban.
A szerelőkeret kerek szerelőkivágáshoz készült, és a szükséges tömítéssel, menetes rögzítéssel, valamint hollandianyával rendelkezik.
Moduláris RJ45 Keystone kialakítás
A szerelőkeret egy moduláris aljzatbetét fogadására alkalmas.
A Keystone rendszer előnye, hogy a megfelelő modul kiválasztásával az adott hálózati rendszerhez igazítható a csatlakozás. A szerelőkeret elsősorban RJ45 alapú réz adatátviteli rendszerekhez készült.
A termék maga szerelőkeret, ezért a szükséges Keystone aljzatbetét kompatibilitását külön ellenőrizni kell.
IP65/IP67 védettség
A megfelelően összeállított és szerelt rendszer IP65/IP67 védettséget biztosít.
Ez alkalmassá teszi olyan alkalmazásokhoz, ahol a hagyományos beltéri RJ45 csatlakozóknál nagyobb védelemre van szükség a porral és nedvességgel szemben.
A tényleges IP-védettséghez a teljes csatlakozási rendszer minden elemének megfelelően szerelt és kompatibilis kivitelűnek kell lennie.

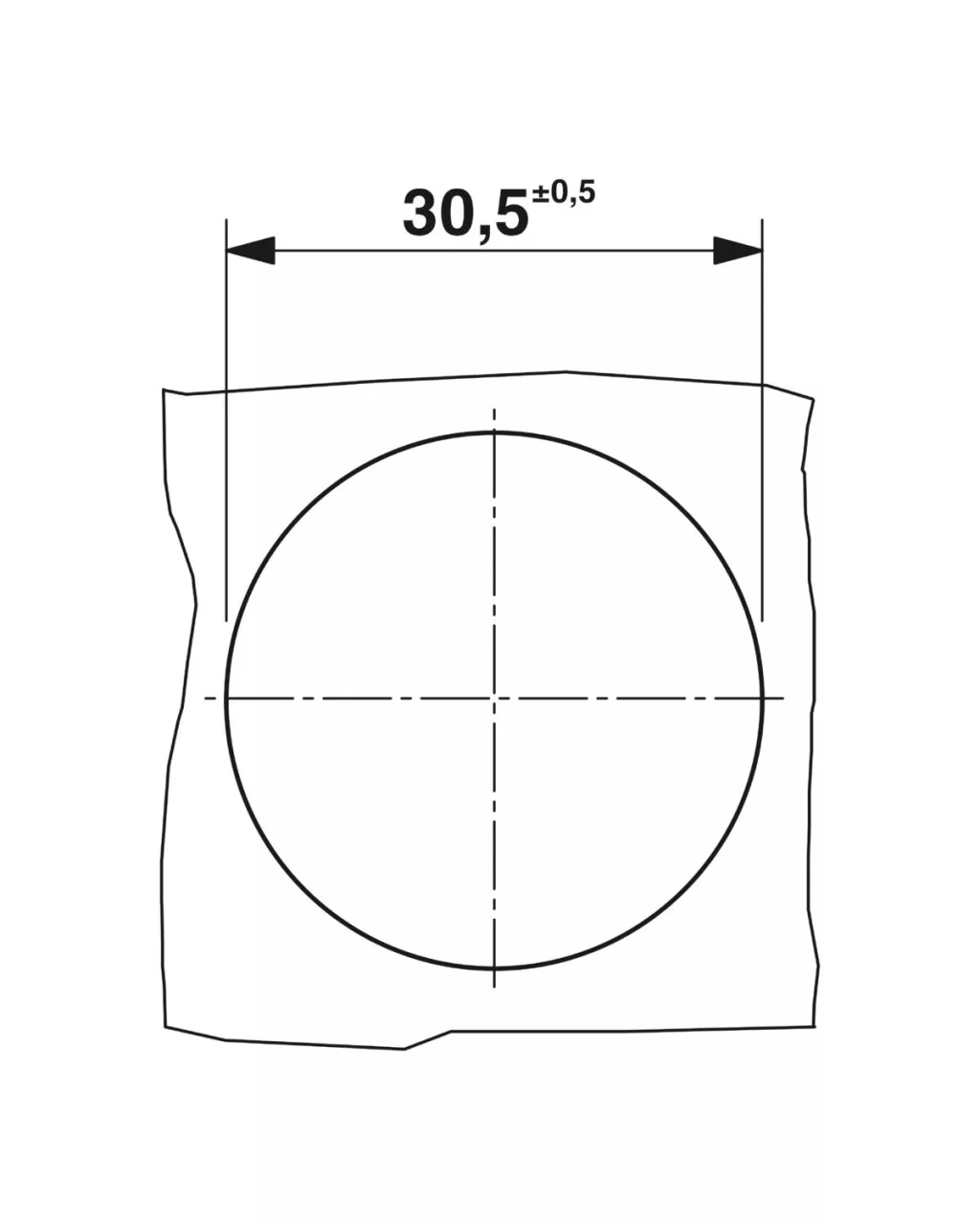

Kerek szerelőkivágáshoz
A VS-08-A-RJ45/MOD-1-R-IP67 kerek panelkivágásba történő beépítésre készült.
A szerelőkeret:
- tömítéssel,
- menetes kialakítással,

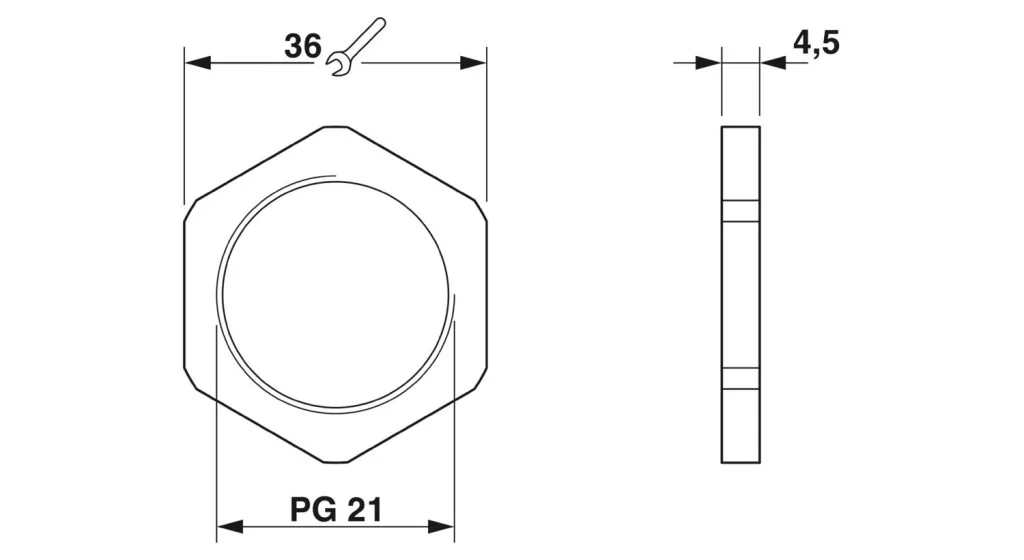

- hollandianyával
rögzíthető a megfelelő panel- vagy készülékfelülethez.
Ez stabil mechanikai rögzítést és megfelelő tömítettséget tesz lehetővé.
Ipari adatátviteli alkalmazásokhoz
A szerelőkeret RJ45 profilú, 8 pólusú csatlakozási rendszerhez készült, az adatátviteli közeg réz.
Alkalmazható többek között:
- ipari Ethernet csatlakozásokhoz,
- kapcsolószekrényekhez,
- vezérlőszekrényekhez,
- gépek és berendezések hálózati csatlakozásaihoz,
- automatizálási rendszerekhez,
- ipari kommunikációs hálózatokhoz,
- panelre szerelt RJ45 csatlakozási pontokhoz.
Tartós mechanikai kialakítás
A Phoenix Contact legalább 1000 csatlakoztatási ciklust ad meg a termékhez.
Ez különösen előnyös lehet olyan ipari alkalmazásokban, ahol az adatkapcsolatot karbantartás, üzembe helyezés vagy berendezéscsere miatt rendszeresen bontani és újracsatlakoztatni kell.
Széles üzemi hőmérséklet-tartomány
A szerelőkeret üzemi környezeti hőmérséklet-tartománya:
-40 °C és +80 °C között
Tárolás és szállítás során a megengedett tartomány -40 °C és +70 °C, szereléskor pedig -5 °C és +55 °C.
Robusztus műanyag kivitel
A szerelőkeret szürke műanyagból készül. A készülékház felületének anyaga világosszürke PA, a tömítések pedig NBR anyagúak.
A műanyag alkatrészek éghetőségi besorolása UL 94 V0, ami ipari alkalmazásoknál fontos biztonsági tulajdonság.
Főbb jellemzők
- RJ45 falra/panelre szerelhető keret
- Moduláris Keystone aljzatbetétekhez
- 1 modulhely
- RJ45 kialakítás
- 8 pólusú rendszer
- Réz adatátviteli közeghez
- Kerek szerelőkivágáshoz
- Menetes rögzítés
- Hollandianyával
- Tömítéssel
- IP65/IP67 védettség
- Legalább 1000 csatlakoztatási ciklus
- -40 °C – +80 °C üzemi hőmérséklet
- UL 94 V0 éghetőségi osztály
- Szürke műanyag kivitel
- Ipari Ethernet alkalmazásokhoz
Műszaki adatok
- Gyártó: Phoenix Contact
- Típus: VS-08-A-RJ45/MOD-1-R-IP67
- Gyártói cikkszám: 1689844
- Terméktípus: RJ45 falra/panelre szerelhető keret
- Alkalmazás: moduláris aljzatbetét
- Kompatibilis rendszer: Keystone
- Profil: RJ45
- Pólusszám: 8
- Dugaszhelyek száma: 1
- Adatátviteli közeg: réz
- Védettség: IP65/IP67
- Túlfeszültség-kategória: III
- Szennyeződési fok: 2
- Szélesség: 36 mm
- Magasság: 36 mm
- Mélység: 16,5 mm
- Hossz: 16,4 mm
- Szín: szürke
- Anyag: műanyag
- Készülékház felülete: PA, világosszürke
- Tömítés anyaga: NBR
- Éghetőségi osztály: UL 94 V0
- Csatlakoztatási ciklusok: ≥ 1000
- Üzemi környezeti hőmérséklet: -40 °C – +80 °C
- Tárolási/szállítási hőmérséklet: -40 °C – +70 °C
- Szerelési hőmérséklet: -5 °C – +55 °C
- Tömeg csomagolás nélkül: 9,63 g
- Tömeg csomagolással: 11,5 g
- Származási ország: Németország
- GTIN/EAN: 4017918970802
- ETIM 10.0: EC002310
Gyakori kérdések
Mire használható a Phoenix Contact VS-08-A-RJ45/MOD-1-R-IP67?
A szerelőkeret moduláris RJ45 Keystone aljzatbetét panelre történő beépítésére szolgál. Segítségével például gépen, berendezésen vagy kapcsolószekrényen alakítható ki RJ45 adatátviteli csatlakozási pont.
Tartalmazza az RJ45 Keystone aljzatot is?
A termék alapvetően szerelőkeret moduláris aljzatbetéthez. A megfelelő Keystone betétet az adott alkalmazáshoz kell kiválasztani, ezért vásárláskor ellenőrizni kell, hogy az aljzatbetét része-e az adott csomagnak vagy külön szükséges hozzá.
Milyen védettséggel rendelkezik?
A gyártó IP65/IP67 védettséget ad meg. A megfelelő védettség eléréséhez a teljes csatlakozási rendszert a gyártói előírások szerint kell összeállítani és szerelni.
Kültéren is használható?
Az IP65/IP67 kialakítás fokozott védelmet biztosít porral és vízzel szemben, de a kültéri alkalmazhatóságot mindig a teljes összeállítás, az alkalmazott Keystone modul, az ellenoldali csatlakozó és a környezeti feltételek alapján kell meghatározni.
Milyen szerelőkivágáshoz készült?
A szerelőkeret kerek panelkivágáshoz készült.
Hogyan rögzíthető?
A termék menetes kialakítással és hollandianyával rendelkezik. A csomag része a megfelelő tömítés is a panelhez történő tömített rögzítéshez.
Hány RJ45 csatlakozó helyezhető el benne?
A keret 1 modulhellyel rendelkezik, tehát egy kompatibilis moduláris aljzatbetét fogadására alkalmas.
Mekkora a szerelőkeret?
A külső szélessége és magassága 36 × 36 mm, mélysége 16,5 mm.
Milyen hőmérsékleten használható?
Az üzemi környezeti hőmérséklet -40 °C és +80 °C között lehet.
Hány csatlakoztatási ciklusra tervezték?
A gyártó legalább 1000 csatlakoztatási ciklust határoz meg.
Milyen színű?
A szerelőkeret szürke, illetve világosszürke műanyag kivitelű.
Milyen anyagból készül?
A ház műanyagból készül, a felület anyaga PA, a tömítések pedig NBR anyagúak.
Mi az UL 94 V0 besorolás?
Az UL 94 V0 az alkalmazott műanyag éghetőségi besorolása. A V0 kategóriájú anyag a szabvány szerinti vizsgálat során rövid időn belül kialszik, és szigorú követelményeknek felel meg a lángterjedéssel kapcsolatban.
Mi a termék EAN kódja?
A Phoenix Contact VS-08-A-RJ45/MOD-1-R-IP67 GTIN/EAN kódja 4017918970802.
