Phoenix Contact STTB 1,5-PE kétemeletes védővezető sorkapocs 1,5mm² zöld-sárga ( 3036013 )

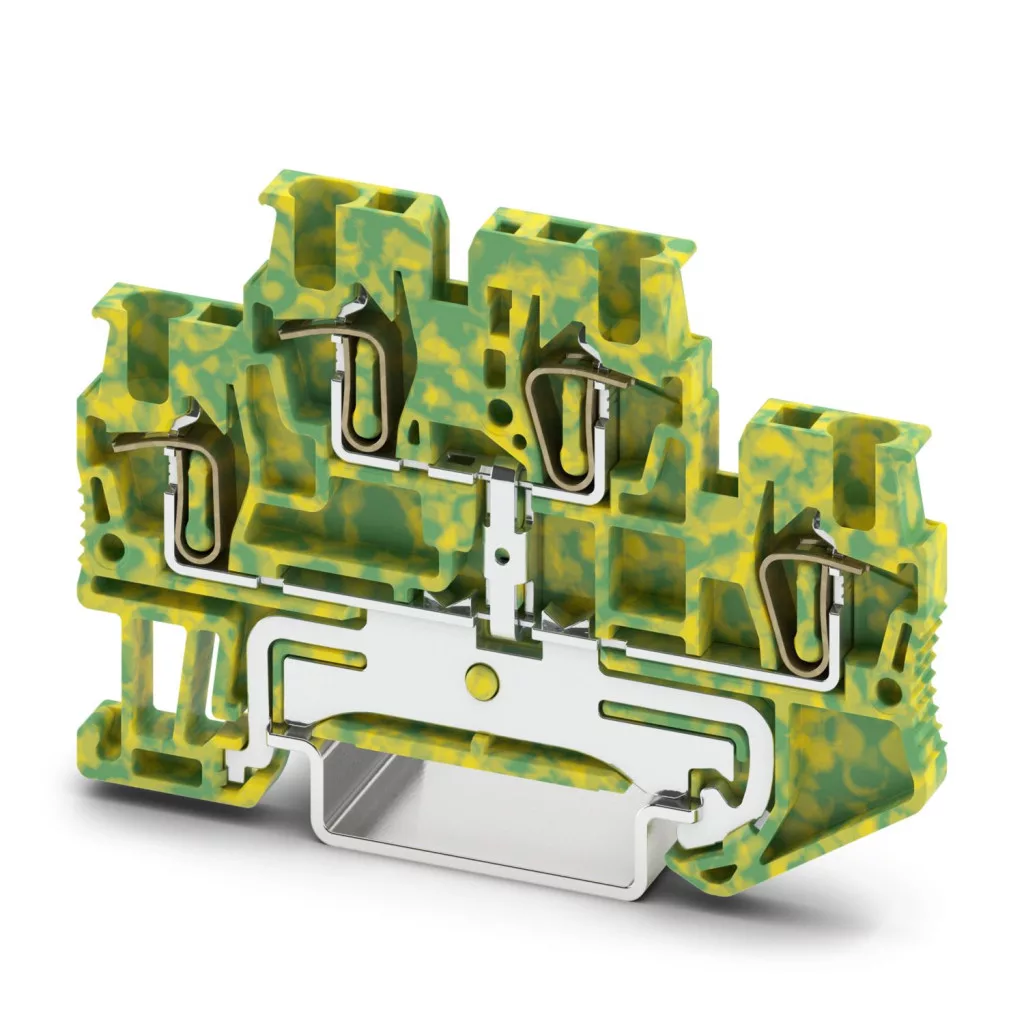

Phoenix Contact STTB 1,5-PE – kétemeletes védővezető sorkapocs

A Phoenix Contact STTB 1,5-PE (3036013) kétemeletes védővezető-kapocs kapcsoló-, elosztó- és vezérlőszekrények PE-vezetékeinek rendezett és helytakarékos csatlakoztatásához.

A kétszintes kialakítás összesen 4 csatlakozási pontot, szintenként 2-2 csatlakozást biztosít. A sorkapocs mindkét szintjén húzórugós csatlakozástechnológia található.

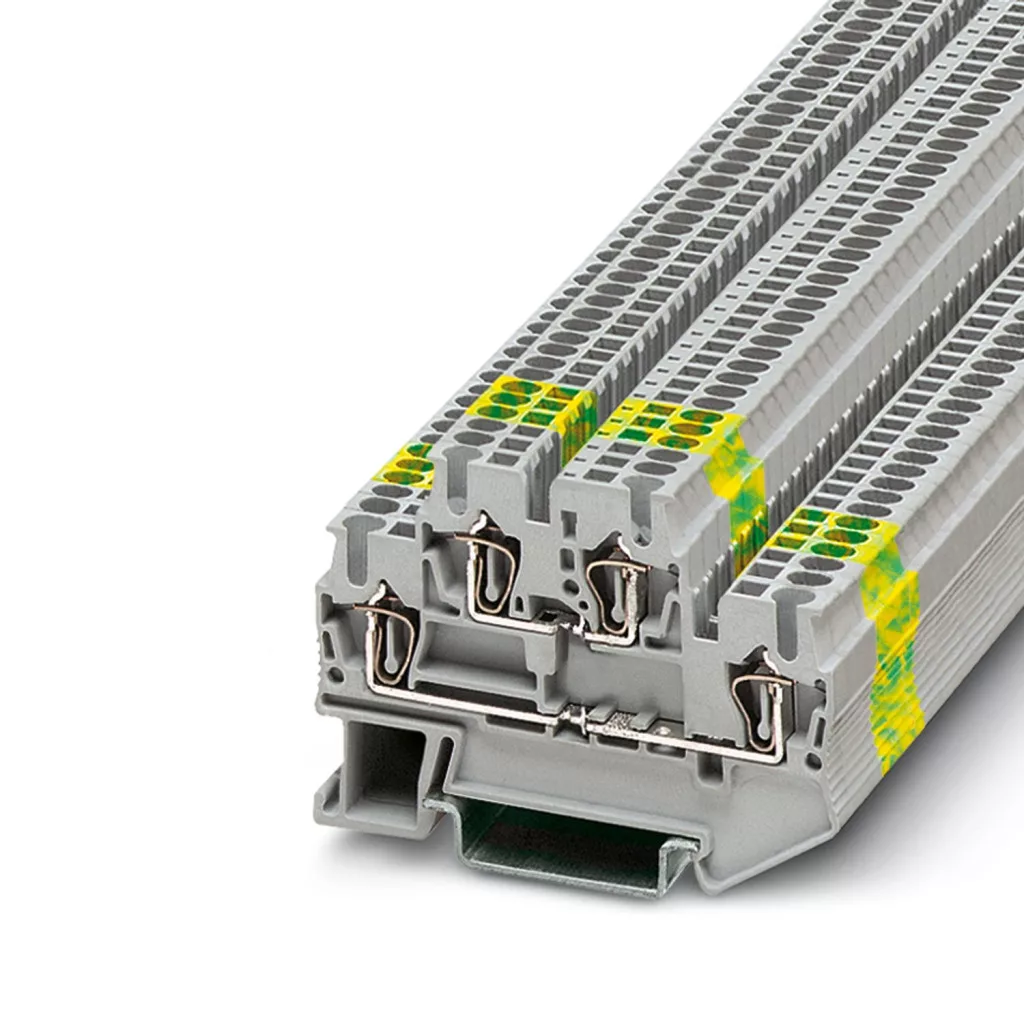

Kétemeletes, helytakarékos kialakítás

Az STTB 1,5-PE egyik legfontosabb előnye a kétemeletes felépítés. A két csatlakozási szintnek köszönhetően kis DIN-sín hossz mellett több védővezető csatlakoztatható.

Ez különösen előnyös olyan kapcsoló- és vezérlőszekrényekben, ahol nagy számú csatlakozást kell korlátozott helyen kialakítani.

A sorkapocs:

• 2 csatlakozási szinttel,
• szintenként 2 csatlakozással,
• összesen 4 csatlakozási ponttal rendelkezik.

Húzórugós csatlakozástechnológia

A Phoenix Contact ST sorozatú sorkapocs húzórugós csatlakozást alkalmaz.

A rugós technológia megbízható elektromos és mechanikai kapcsolatot biztosít, miközben nincs szükség a hagyományos csavaros sorkapcsoknál megszokott csatlakozási pontok utánhúzására.

A kialakítás különösen alkalmas kapcsolószekrények és ipari berendezések professzionális vezetékezéséhez.

0,08–1,5 mm² vezeték-keresztmetszet

Az STTB 1,5-PE névleges keresztmetszete 1,5 mm².

A csatlakoztatható vezetékek keresztmetszete:

• merev vezeték: 0,08–1,5 mm²,
• hajlékony vezeték: 0,08–1,5 mm²,
• hajlékony vezeték érvéghüvellyel, szigetelőgallér nélkül: 0,14–1,5 mm²,
• hajlékony vezeték érvéghüvellyel, szigetelőgallérral: 0,14–1,5 mm²,
• AWG tartomány: AWG 28–16.

Az előírt csupaszolási hossz 10 mm.

Közvetlen PE-kapcsolat a DIN-sínnel

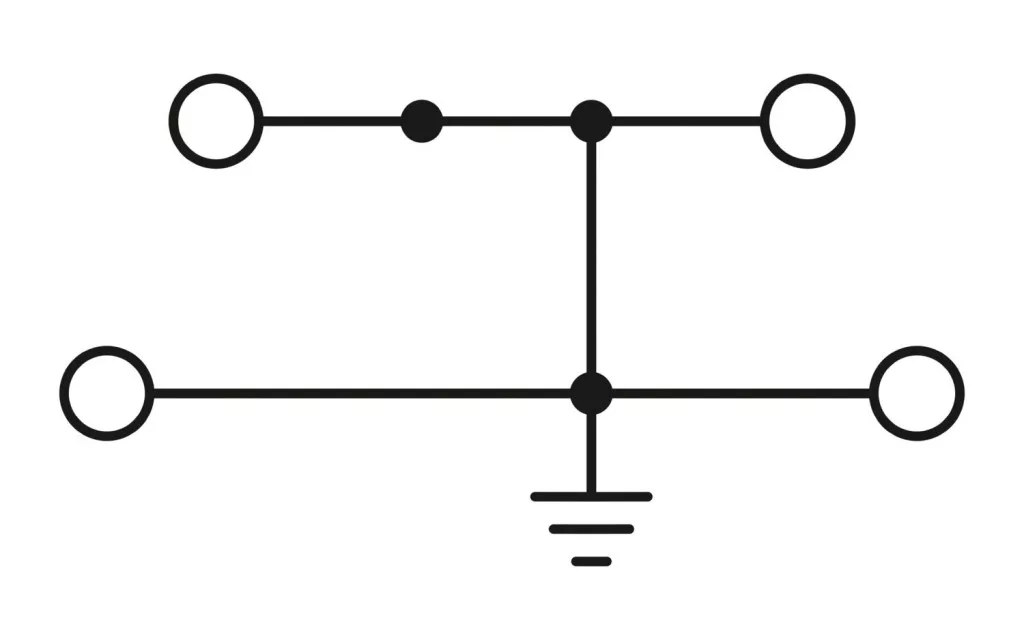

A sorkapocs integrált védővezetős lábbal rendelkezik, amely közvetlen elektromos kapcsolatot létesít a DIN-sínnel.

Ennek köszönhetően a védővezető potenciál közvetlenül a kalapsínen keresztül továbbítható, így nincs szükség külön kiegészítő vezetékezésre a sorkapocs és a sín között.

A kialakítás megfelel az IEC 60947-7-2 védővezető-kapcsokra vonatkozó követelményeinek.

NS 35 DIN-sínre szerelhető

A Phoenix Contact STTB 1,5-PE az általánosan használt 35 mm-es kalapsínekre szerelhető.

Kompatibilis:

• NS 35/7,5 DIN-sínnel,
• NS 35/15 DIN-sínnel.

A megfelelő földelési kapcsolat miatt a DIN-sín megengedett áramterhelhetőségét a rendszer tervezésekor figyelembe kell venni.

Széles alkalmazási terület

A Phoenix Contact több ipari felhasználási területre is ajánlja az ST termékcsalád ezen tagját.

Tipikus alkalmazási területek:

• kapcsolószekrények,
• vezérlőszekrények,
• gépgyártás,
• berendezésgyártás,
• folyamatipari berendezések,
• olaj-, gáz- és vegyipar,
• vasúti alkalmazások,
• ipari automatizálási rendszerek.

Vasúti alkalmazásokhoz is tesztelve

Az STTB 1,5-PE olyan követelményeknek is megfelel, amelyek vasúti alkalmazások esetén fontosak. A termék rezgés- és ütésvizsgálatokon is átesett, így megfelelő körülmények között nagyobb mechanikai igénybevétellel járó ipari alkalmazásokban is használható.

Főbb jellemzők

• Kétemeletes védővezető sorkapocs
• Phoenix Contact ST termékcsalád
• 2 csatlakozási szint
• Összesen 4 csatlakozási pont
• Szintenként 2 csatlakozás
• Húzórugós csatlakozástechnológia
• 1,5 mm² névleges keresztmetszet
• 0,08–1,5 mm² csatlakoztatható vezeték
• AWG 28–16
• 10 mm csupaszolási hossz
• Integrált védővezetős láb
• Közvetlen DIN-sín érintkezés
• NS 35/7,5 sínre szerelhető
• NS 35/15 sínre szerelhető
• Zöld-sárga kivitel
• IEC 60947-7-2 szerinti kialakítás
• Ipari és vasúti alkalmazásokhoz

Műszaki adatok

• Gyártó: Phoenix Contact
• Termékcsalád: ST
• Típus: STTB 1,5-PE
• Gyártói cikkszám: 3036013
• Terméktípus: védővezető-kapocs
• Kivitel: kétemeletes
• Szintek száma: 2
• Csatlakozási pontok száma: 4
• Csatlakozások száma szintenként: 2
• Csatlakozási mód: húzórugós csatlakozás
• Névleges keresztmetszet: 1,5 mm²
• Merev vezeték: 0,08–1,5 mm²
• Hajlékony vezeték: 0,08–1,5 mm²
• Hajlékony vezeték érvéghüvellyel: 0,14–1,5 mm²
• AWG: 28–16
• Csupaszolási hossz: 10 mm
• Védővezetős láb: igen
• Szerelősín: NS 35/7,5 vagy NS 35/15
• Szín: zöld-sárga
• Túlfeszültség-kategória: III
• Szennyeződési fok: 3
• Névleges lökőfeszültség: 6 kV
• Maximális veszteségi teljesítmény névleges körülmények között: 0,56 W
• Szabvány: IEC 60947-7-2
• Üzemi környezeti hőmérséklet: -60 °C – +110 °C
• Tömeg csomagolás nélkül: kb. 12,225 g
• Származási ország: Németország
• GTIN/EAN: 4017918817275

Gyakori kérdések

Mire használható a Phoenix Contact STTB 1,5-PE?

A sorkapocs védővezetők, azaz PE-vezetékek csatlakoztatására szolgál. Elsősorban kapcsoló-, elosztó- és vezérlőszekrényekben, valamint ipari berendezésekben alkalmazható.

Hány vezeték csatlakoztatható hozzá?

A sorkapocs összesen 4 csatlakozási ponttal rendelkezik. A két szinten 2-2 csatlakozási pont található.

Mindkét szint védővezető-csatlakozás?

Igen. A termék védővezetős kétemeletes sorkapocs, amelynek kialakítása lehetővé teszi a helytakarékos PE-csatlakozások létrehozását.

Mekkora a névleges keresztmetszete?

A névleges keresztmetszet 1,5 mm².

Milyen keresztmetszetű vezeték csatlakoztatható hozzá?

Merev és hajlékony vezetékből 0,08–1,5 mm², érvéghüvellyel ellátott hajlékony vezetékből pedig 0,14–1,5 mm² keresztmetszet használható.

Milyen hosszúságban kell lecsupaszítani a vezetéket?

A gyártó által előírt csupaszolási hossz 10 mm.

Csavaros sorkapocs?

Nem. Az STTB 1,5-PE húzórugós csatlakozástechnológiát alkalmaz.

Hogyan kapcsolódik a PE potenciálhoz?

A sorkapocs integrált védővezetős lába közvetlen elektromos kapcsolatot létesít a DIN-sínnel, így gyors és megbízható földelő kapcsolat alakítható ki.

Milyen DIN-sínre szerelhető?

A termék NS 35/7,5 és NS 35/15 kalapsínre szerelhető.

Milyen színű?

A védővezető funkciónak megfelelően zöld-sárga kivitelű.

Használható ipari környezetben?

Igen. A Phoenix Contact többek között gép- és berendezésgyártáshoz, folyamatipari és vasúti alkalmazásokhoz ajánlja.

Milyen szabványnak felel meg?

A védővezető-csatlakozás az IEC 60947-7-2 szabvány szerinti.

Mi az STTB 1,5-PE EAN kódja?

A termék EAN/GTIN kódja 4017918817275.
