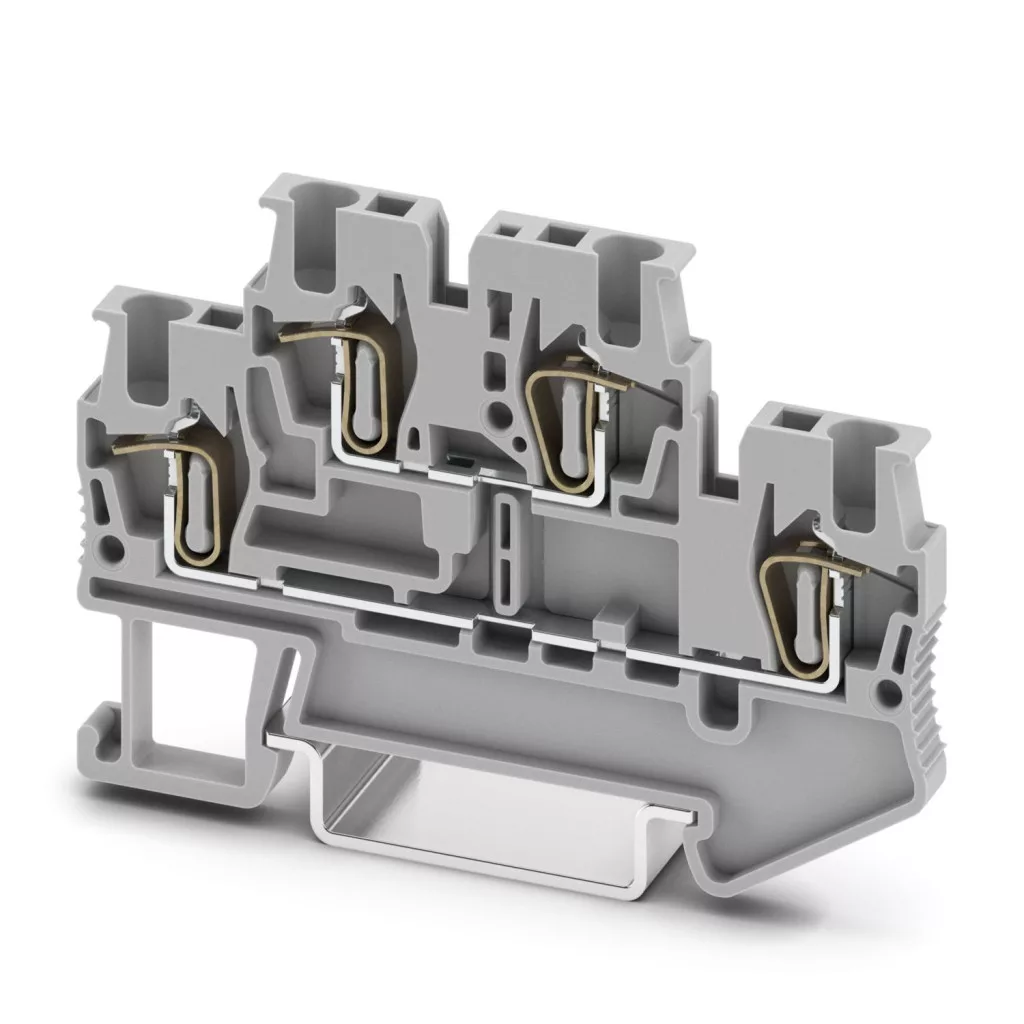

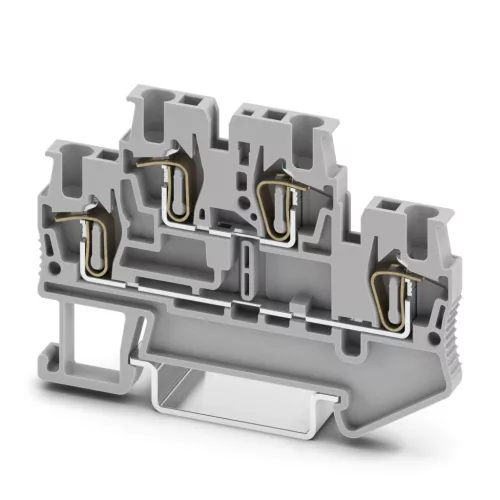

Phoenix Contact STTB 1,5 – kétszintes húzórugós sorkapocs
A Phoenix Contact STTB 1,5 (3031157) kompakt, kétszintes sorkapocs, amelyet elsősorban kapcsoló-, elosztó- és vezérlőszekrények helytakarékos és rendezett vezetékezéséhez terveztek.
A sorkapocs két egymástól független csatlakozási szinttel rendelkezik, szintenként 2-2, összesen 4 csatlakozási ponttal. A mindössze 4,2 mm széles kialakításnak köszönhetően kis DIN-sín hossz mellett is nagy csatlakozási sűrűség érhető el.
Kétszintes, helytakarékos kialakítás

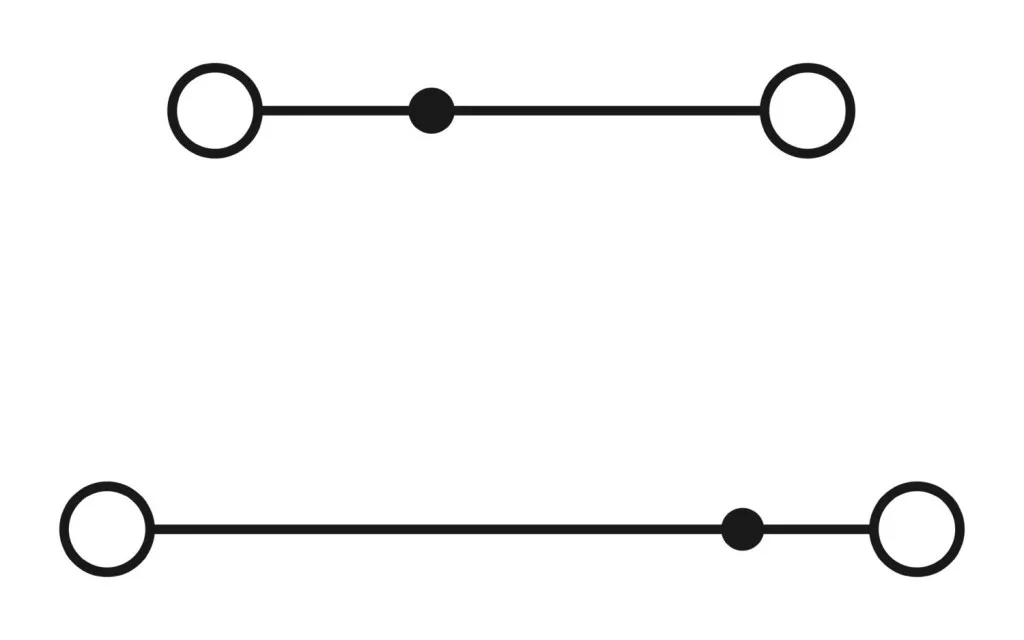

Az STTB 1,5 két egymás fölött elhelyezett csatlakozási szinttel rendelkezik.
A két szint:
- összesen 4 csatlakozási pontot biztosít,
- szintenként 2 csatlakozást tartalmaz,
- 2 egymástól független potenciál vezetésére alkalmas.
Ez lehetővé teszi, hogy az egyszintes sorkapcsokhoz képest lényegesen több vezetékcsatlakozás kerüljön azonos DIN-sín hosszra.
Húzórugós csatlakozástechnológia
Mindkét szint húzórugós csatlakozással rendelkezik.
A rugós technológia tartós és megbízható érintkezést biztosít, miközben nincs szükség a hagyományos csavaros csatlakozások rendszeres utánhúzására.
A húzórugós kialakítás különösen jól használható olyan ipari környezetben, ahol a csatlakozások rezgésnek és mechanikai igénybevételnek lehetnek kitéve.
500 V névleges feszültség
A Phoenix Contact STTB 1,5 névleges feszültsége 500 V, névleges árama pedig 17,5 A.
A maximális terhelőáram szintén 17,5 A, 1,5 mm² keresztmetszetű vezeték alkalmazása esetén.
A névleges lökőfeszültség 6 kV, a termék túlfeszültség-kategóriája III, szennyeződési foka 3.
0,08–1,5 mm² vezetéktartomány
A sorkapocs névleges keresztmetszete 1,5 mm².
Csatlakoztatható:
- merev vezeték: 0,08–1,5 mm²,
- hajlékony vezeték: 0,08–1,5 mm²,
- hajlékony vezeték érvéghüvellyel, szigetelőgallér nélkül: 0,14–1,5 mm²,
- hajlékony vezeték érvéghüvellyel, szigetelőgallérral: 0,14–1,5 mm²,
- AWG 28–16 vezeték.
Az előírt csupaszolási hossz 10 mm.
Mindössze 4,2 mm széles
Az STTB 1,5 szélessége csupán 4,2 mm, így különösen nagy csatlakozási sűrűség alakítható ki.
Méretei:
- szélesség: 4,2 mm,
- magasság: 67,5 mm,
- mélység NS 35/7,5 sínen: 47,5 mm,
- mélység NS 35/15 sínen: 55 mm.
A kétszintes és keskeny kialakítás kombinációja különösen előnyös nagy csatlakozásszámú vezérlőszekrényekben.
NS 35 DIN-sínre szerelhető
A sorkapocs az ipari kapcsolószekrényekben széles körben alkalmazott DIN-sínekre szerelhető.
Kompatibilis:
szerelősínekkel.
Áthidalható csatlakozások

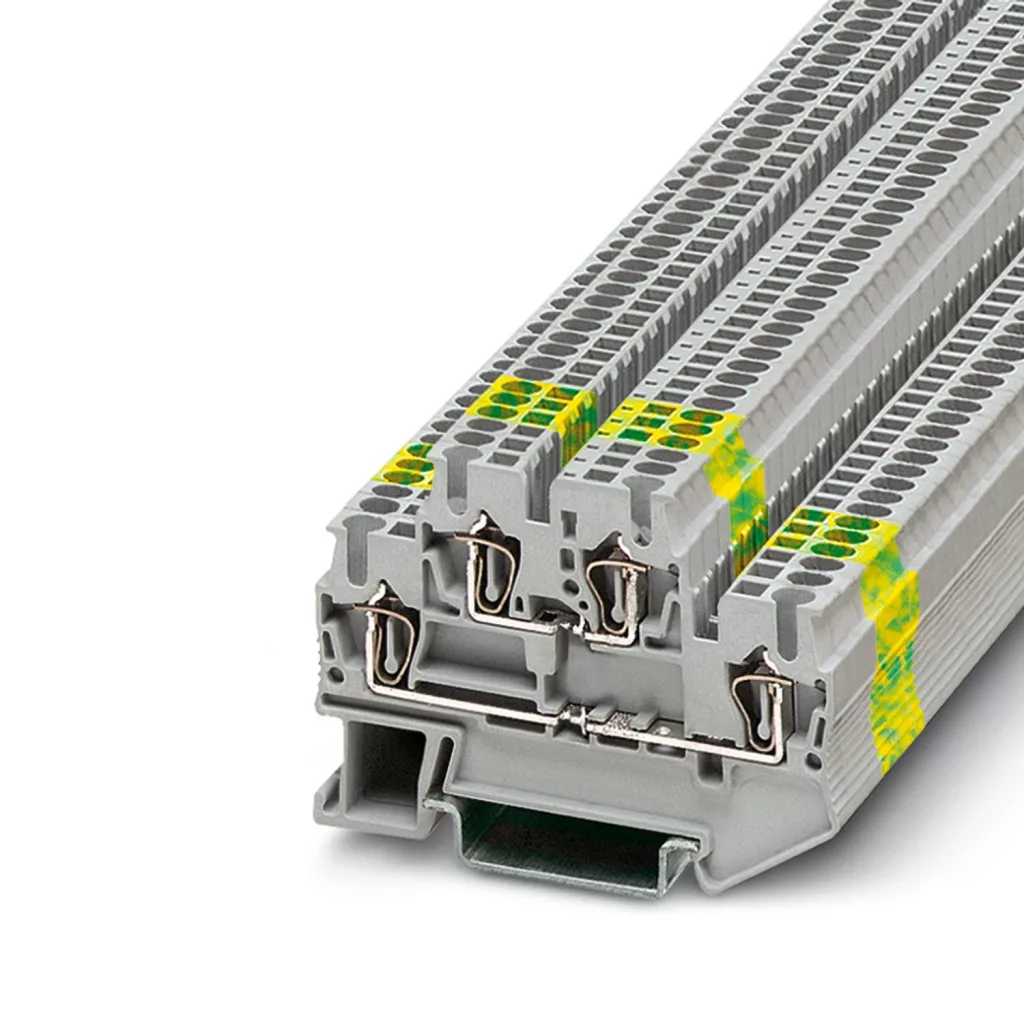

Az STTB 1,5 kompatibilis Phoenix Contact FBS dugaszolható áthidalókkal, így több sorkapocs között egyszerűen kialakítható közös potenciál.
A gyártó többek között FBS 2-4, FBS 3-4, FBS 4-4, FBS 5-4, FBS 10-4 és FBS 20-4 áthidalókat határoz meg hozzá.
Ipari és vasúti alkalmazásokhoz
A Phoenix Contact az STTB 1,5 sorkapcsot többek között az alábbi felhasználási területekre határozza meg:
- kapcsolószekrények,
- vezérlőszekrények,
- gépgyártás,
- berendezésgyártás,
- vasúti alkalmazások,
- olaj-, gáz- és vegyipar,
- ipari automatizálási rendszerek.
A termék rezgés- és lökésvizsgálatokon is megfelelt, ezért mechanikailag nagyobb igénybevételnek kitett alkalmazásokban is használható.
Széles üzemi hőmérséklet-tartomány
A gyártó által megadott általános üzemi környezeti hőmérséklet-tartomány -60 °C és +110 °C között van, a saját melegedést is figyelembe véve.
A sorkapocs PA szigetelőanyagból készül, amely UL 94 szerinti V0 éghetőségi besorolással rendelkezik.
Főbb jellemzők
- Kétszintes sorkapocs
- 2 egymástól független potenciál
- Összesen 4 csatlakozási pont
- Szintenként 2 csatlakozás
- Húzórugós csatlakozástechnológia
- Névleges keresztmetszet: 1,5 mm²
- Névleges áram: 17,5 A
- Névleges feszültség: 500 V
- Vezetéktartomány: 0,08–1,5 mm²
- Csupaszolási hossz: 10 mm
- Mindössze 4,2 mm széles
- NS 35/7,5 és NS 35/15 sínre szerelhető
- FBS áthidalókkal kompatibilis
- PA szigetelőanyag
- UL 94 V0 éghetőségi osztály
- Szürke, RAL 7042 kivitel
- IEC 60947-7-1 szerinti kialakítás
Műszaki adatok
- Gyártó: Phoenix Contact
- Termékcsalád: ST
- Típus: STTB 1,5
- Gyártói cikkszám: 3031157
- Terméktípus: többemeletes / kétszintes sorkapocs
- Szintek száma: 2
- Potenciálok száma: 2
- Csatlakozási pontok száma: 4
- Csatlakozások száma szintenként: 2
- Csatlakozási mód: húzórugós
- Névleges keresztmetszet: 1,5 mm²
- Névleges áram: 17,5 A
- Maximális terhelőáram: 17,5 A, 1,5 mm² vezeték esetén
- Névleges feszültség: 500 V
- Névleges lökőfeszültség: 6 kV
- Túlfeszültség-kategória: III
- Szennyeződési fok: 3
- Merev vezeték: 0,08–1,5 mm²
- Hajlékony vezeték: 0,08–1,5 mm²
- Érvéghüvelyes hajlékony vezeték: 0,14–1,5 mm²
- AWG: 28–16
- Csupaszolási hossz: 10 mm
- Szélesség: 4,2 mm
- Magasság: 67,5 mm
- Mélység NS 35/7,5 sínen: 47,5 mm
- Mélység NS 35/15 sínen: 55 mm
- Szerelősín: NS 35/7,5 vagy NS 35/15
- Anyag: PA
- Szín: szürke
- Színkód: RAL 7042
- Éghetőségi osztály: UL 94 V0
- Szabvány: IEC 60947-7-1
- Üzemi környezeti hőmérséklet: -60 °C – +110 °C
- Tömeg csomagolás nélkül: 7,905 g
- Származási ország: Németország
- GTIN/EAN: 4017918186708
Gyakori kérdések
Mire használható a Phoenix Contact STTB 1,5?
Villamos vezetékek rendezett és helytakarékos összekötésére használható kapcsoló-, elosztó- és vezérlőszekrényekben, valamint ipari berendezésekben.
Hány szintes a sorkapocs?
Az STTB 1,5 kétszintes, tehát két egymás fölött elhelyezkedő csatlakozási szinttel rendelkezik.
Hány vezeték csatlakoztatható hozzá?
Összesen 4 csatlakozási ponttal rendelkezik, szintenként 2-2 csatlakozással.
A két szint elektromosan össze van kötve?
Nem. A termék 2 külön potenciállal rendelkezik, vagyis a két csatlakozási szint egymástól független áramkörök vezetésére használható.
Mekkora a névleges feszültsége?
A névleges feszültség 500 V.
Mekkora árammal terhelhető?
A névleges áram és a maximális terhelőáram 17,5 A, 1,5 mm² keresztmetszetű vezeték használata esetén.
Mekkora vezeték köthető bele?
Merev és hajlékony vezetékből 0,08–1,5 mm², érvéghüvelyes hajlékony vezetékből pedig 0,14–1,5 mm² keresztmetszet csatlakoztatható.
Csavaros sorkapocs?
Nem. Az STTB 1,5 húzórugós csatlakozástechnológiát alkalmaz.
Mennyire kell lecsupaszítani a vezetéket?
A gyártó 10 mm csupaszolási hosszt ír elő.
Milyen széles?
A sorkapocs mindössze 4,2 mm széles. Kétszintes kialakításával ezért különösen helytakarékos megoldás.
Milyen DIN-sínre szerelhető?
NS 35/7,5 és NS 35/15 kalapsínre egyaránt felszerelhető.
Áthidalható több sorkapocs?
Igen. A termék kompatibilis a megfelelő Phoenix Contact FBS dugaszolható áthidalókkal, így több kapocs között közös potenciál alakítható ki.
Mi a különbség az STTB 1,5 és az STTB 1,5-PE között?
Az STTB 1,5 normál kétszintes átmenő sorkapocs, két egymástól független potenciállal. Az STTB 1,5-PE ezzel szemben védővezető-kapocs, amely PE-csatlakozások kialakítására és a DIN-sínnel történő védővezető-kapcsolatra szolgál.
Mi a termék EAN kódja?
A Phoenix Contact STTB 1,5 GTIN/EAN kódja 4017918186708.
