Phoenix Contact SAC-12P-10,0-PUR/FS SCO szenzor/aktor kábel M12, 12 pólusú, 10m, PUR ( 1430640 )

Phoenix Contact SAC-12P-10,0-PUR/FS SCO – 12 pólusú M12 szenzor/aktor kábel SPEEDCON csatlakozóval

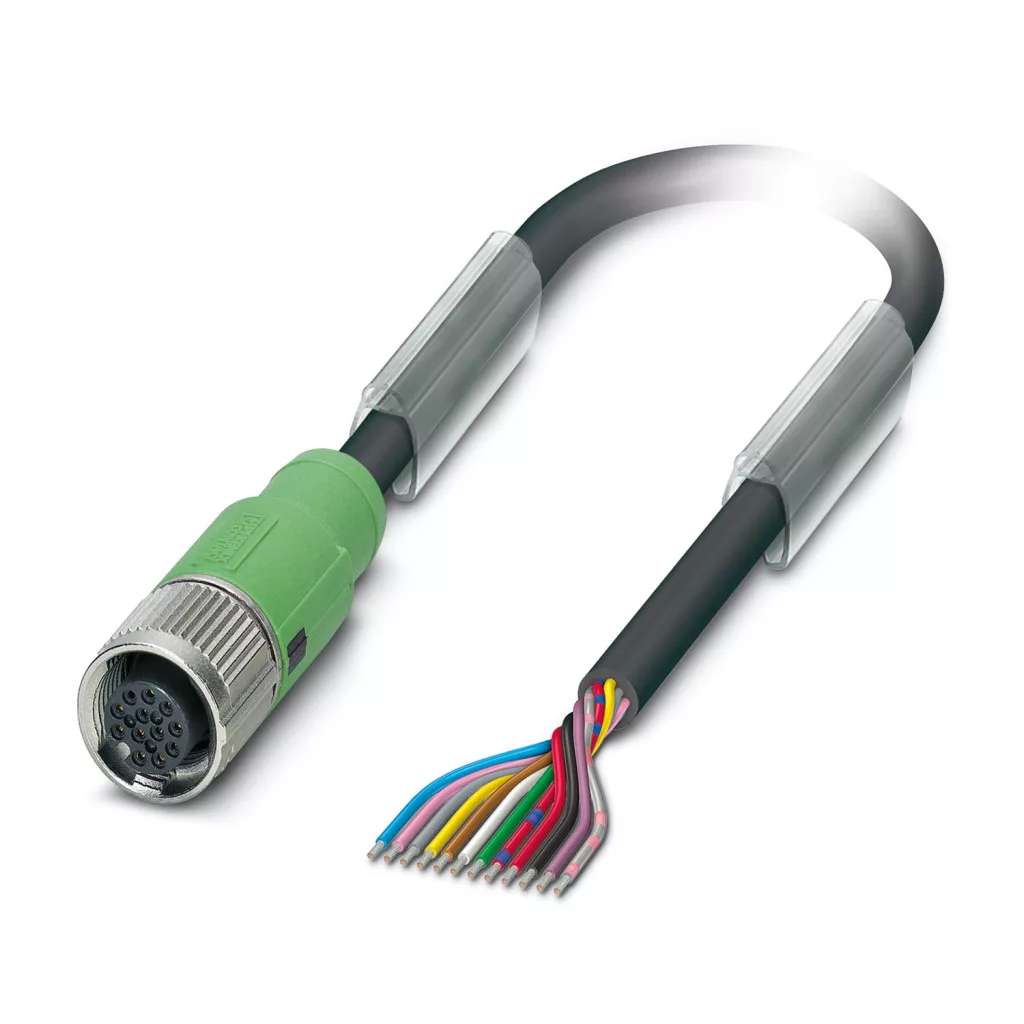

A Phoenix Contact SAC-12P-10,0-PUR/FS SCO professzionális szenzor/aktor kábel ipari automatizálási és vezérléstechnikai alkalmazásokhoz. A 10 méter hosszú kábel egyik végén 12 pólusú, egyenes M12 SPEEDCON aljzat, a másik végén pedig szabad kábelvég található.

Az M12 csatlakozó A-kódolású, a kábel pedig robusztus, halogénmentes PUR külső köpennyel rendelkezik. Kialakításának köszönhetően fix és mozgó alkalmazásokhoz egyaránt használható.

M12 SPEEDCON gyorscsatlakozás

A Phoenix Contact SPEEDCON technológiája lehetővé teszi a gyors és biztonságos csatlakoztatást. A hagyományos M12 csavaros csatlakoztatáshoz képest kevesebb időt igényelhet a szerelés, ami különösen előnyös nagyobb ipari rendszerek kiépítésekor és karbantartásakor.

A csatlakozó:

• 12 pólusú,
• egyenes kialakítású,
• M12 méretű,
• A-kódolt,
• SPEEDCON gyorsrögzítéssel rendelkezik.

10 méteres halogénmentes PUR kábel

A kábel 10 méter hosszú, külső köpenye fekete RAL 9005 színű PUR anyagból készül.

A PUR kábel előnye a mechanikailag ellenálló kialakítás, ezért jól használható ipari környezetben. A kábel olajálló, halogénmentes, lángálló és részben UV-álló.

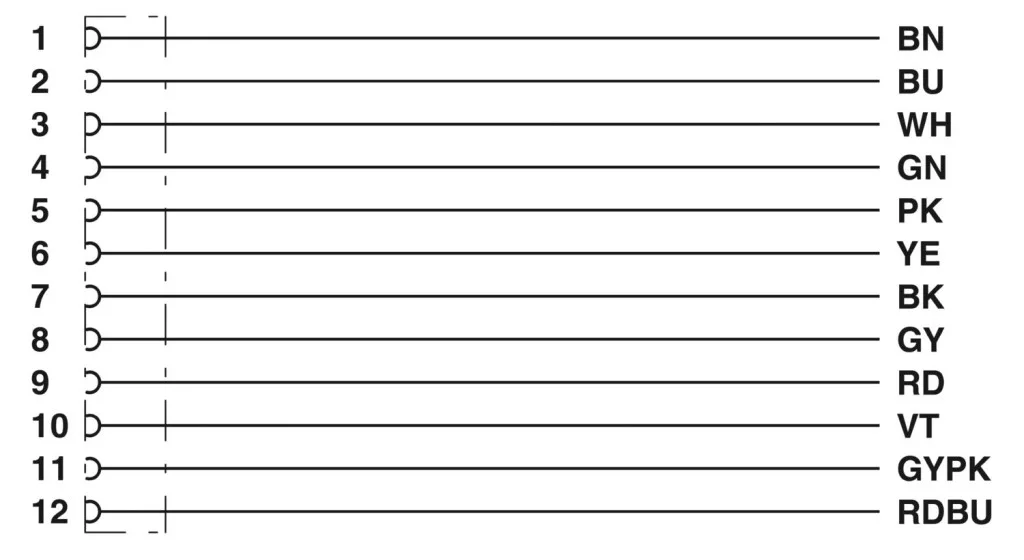

A kábel 12 eret tartalmaz, az egyes jelvezetékek keresztmetszete 0,14 mm², a teljes kábel külső átmérője pedig 7,2 mm.

Fix és mozgó alkalmazásokhoz

A kábel kialakítása nemcsak fix telepítésekhez, hanem megfelelő feltételek mellett mozgó alkalmazásokhoz is alkalmassá teszi.

A minimális hajlítási sugár:

• fix telepítésnél: 5 × kábelátmérő, minimum 36 mm,
• mozgó alkalmazásnál: 10 × kábelátmérő, minimum 72 mm.

A gyártói adatok szerint dinamikus terhelésnél akár 4 000 000 hajlítási ciklusra méretezett a megadott vizsgálati feltételek mellett.

IP65, IP67 és IP68 védettség

Megfelelően csatlakoztatott állapotban az M12 csatlakozás IP65, IP67 és IP68 védettséget biztosít. Ez alkalmassá teszi olyan ipari környezetekben történő alkalmazásra is, ahol por, nedvesség vagy időszakos vízterhelés fordulhat elő.

Széles üzemi hőmérséklet-tartomány

A kábel széles hőmérséklet-tartományban használható.

Fix telepítés esetén a kábel üzemi hőmérséklete -40 °C és +80 °C, míg rugalmas használat esetén a gyártó által meghatározott üzemi tartomány -20 °C és +80 °C.

Az M12 dugaszolható csatlakozás üzemi hőmérséklet-tartománya -25 °C és +85 °C.

Főbb jellemzők

• Szenzor/aktor kábel
• 12 pólusú kialakítás
• M12 aljzat
• Egyenes csatlakozókialakítás
• A-kódolás
• SPEEDCON gyorsrögzítés
• 10 méteres kábelhossz
• Szabad kábelvég
• Halogénmentes PUR kábel
• Fekete RAL 9005 külső köpeny
• 12 × 0,14 mm² érkeresztmetszet
• 7,2 mm külső kábelátmérő
• Árnyékolás nélküli kivitel
• Olajálló
• Részben UV-álló
• Lángálló
• Fix és mozgó alkalmazásokhoz
• IP65, IP67 és IP68 védettség megfelelően csatlakoztatva
• 100%-ban elektromosan ellenőrzött dugaszolható komponens

Műszaki adatok

• Gyártó: Phoenix Contact
• Típus: SAC-12P-10,0-PUR/FS SCO
• Gyártói cikkszám: 1430640
• GTIN/EAN: 4046356456456
• Terméktípus: szenzor/aktor kábel
• Kábelhossz: 10 m
• Pólusszám: 12
• Csatlakozó: M12 SPEEDCON aljzat
• Csatlakozó kialakítása: egyenes
• Kódolás: A
• Másik kábelvég: szabad
• Árnyékolt: nem
• Névleges feszültség: 30 V AC / 30 V DC
• Névleges áram: 1,5 A
• Szigetelési ellenállás: ≥100 MΩ
• Érkeresztmetszet: 12 × 0,14 mm²
• AWG: 26
• Kábel külső átmérője: 7,2 mm
• Külső köpeny anyaga: PUR
• Külső köpeny színe: fekete, RAL 9005
• Vezető anyaga: ónozott réz sodrat
• Érszigetelés: PP
• Halogénmentes: igen
• Olajálló: igen
• Részben UV-álló: igen
• Lángállóság: UL VW1, DIN EN 60332-1-2
• Védettség: IP65 / IP67 / IP68
• Szabvány: IEC 61076-2-101
• Minimális hajlítási sugár fix telepítésnél: 36 mm
• Minimális hajlítási sugár mozgó alkalmazásnál: 72 mm
• Üzemi hőmérséklet, fix kábel: -40 °C – +80 °C
• Üzemi hőmérséklet, mozgó kábel: -20 °C – +80 °C
• Csatlakozó üzemi hőmérséklete: -25 °C – +85 °C
• Tömeg csomagolás nélkül: 598,7 g
• Származási ország: Németország

Gyakori kérdések

Mire használható a Phoenix Contact SAC-12P-10,0-PUR/FS SCO?

Elsősorban ipari automatizálási rendszerekben érzékelők, beavatkozók és más kompatibilis berendezések csatlakoztatására használható.

Milyen csatlakozó található rajta?

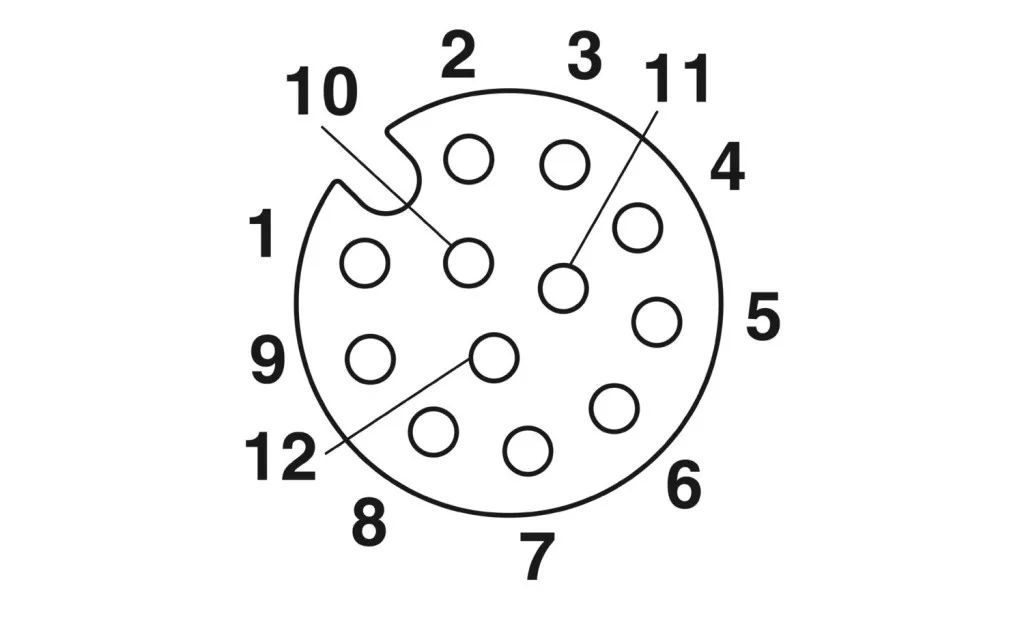

A kábel egyik végén egyenes, 12 pólusú, A-kódolt M12 SPEEDCON aljzat található.

Mi található a kábel másik végén?

A másik oldalon szabad kábelvég található, így a vezetékek közvetlenül beköthetők például vezérlőszekrénybe, sorkapocsba vagy más megfelelő csatlakozási pontra.

Milyen hosszú a kábel?

A kábel teljes hossza 10 méter.

Mekkora az erek keresztmetszete?

A kábel 12 darab, egyenként 0,14 mm² keresztmetszetű jelvezetéket tartalmaz.

Árnyékolt a kábel?

Nem. Ez a változat árnyékolás nélküli kivitel.

Mit jelent a SPEEDCON?

A SPEEDCON a Phoenix Contact gyorsrögzítési technológiája, amely gyorsabb M12 csatlakoztatást tesz lehetővé, miközben biztonságos mechanikai kapcsolatot biztosít.

Használható mozgó alkalmazásokhoz?

Igen. A kábel megfelelő feltételek mellett mozgó alkalmazásokhoz is használható. A gyártó dinamikus terhelésre vonatkozó adatokat és mozgó telepítéshez szükséges minimális hajlítási sugarat is meghatároz.

Halogénmentes a kábel?

Igen. A PUR kábel halogénmentes, a DIN EN 50267-2-1 követelményeinek megfelelően.

Olajálló?

Igen. A kábel olajállóságát a gyártó az EN 60811-2-1 szabvány szerint adja meg.

Használható kültéren?

A kábel részben UV-álló, a csatlakozás pedig megfelelően összeszerelt állapotban IP65, IP67 és IP68 védettségű. A konkrét kültéri alkalmazásnál azonban figyelembe kell venni a teljes rendszer környezeti feltételeit és a gyártó telepítési előírásait.

Mekkora feszültségre és áramra használható?

Az M12 csatlakozó névleges feszültsége 30 V AC/DC, névleges árama pedig 1,5 A.
