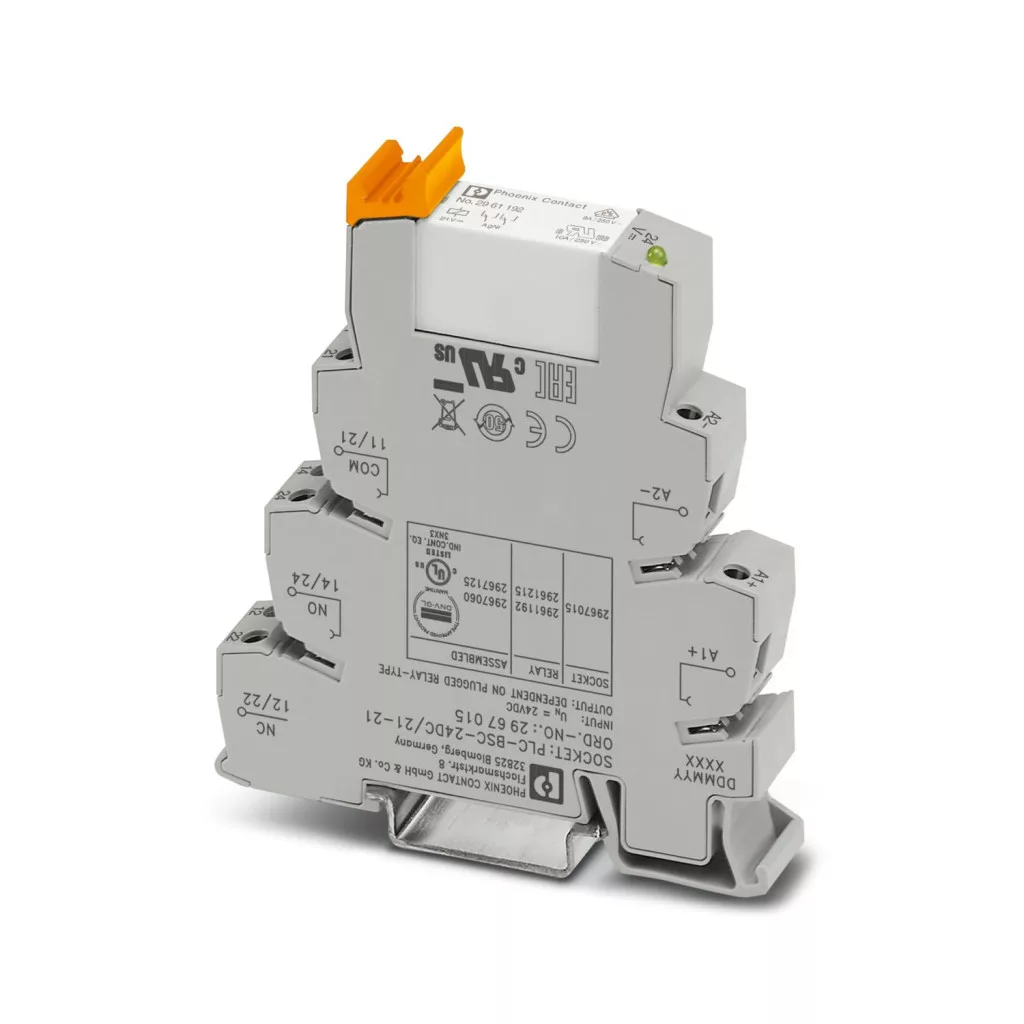

Phoenix Contact PLC-RSC-24DC/21-21 – 24 V DC relémodul 2 váltóérintkezővel
A Phoenix Contact PLC-RSC-24DC/21-21 (2967060) univerzális elektromechanikus relémodul, amely vezérlőrendszerek és a kapcsolt berendezések közötti megbízható jelillesztésre, galvanikus leválasztásra és terhelések kapcsolására használható.
A PLC-INTERFACE termékcsaládba tartozó komplett modul egy csavaros csatlakozású alapkapocsból és egy dugaszolható miniatűr teljesítményreléből áll. A 24 V DC vezérlőoldal mellett két egymástól független váltóérintkezőt biztosít.
24 V DC vezérlőfeszültség
A relémodul névleges bemeneti feszültsége 24 V DC, ezért jól illeszthető az ipari automatizálási és PLC-rendszerekben általánosan alkalmazott 24 V-os vezérlőfeszültséghez.
A bemeneti feszültségtartomány 20 °C-on:
20,2–33,6 V DC
A tipikus bemeneti áram névleges feszültségen 18 mA.
2 váltóérintkező
A PLC-RSC-24DC/21-21 2 váltóérintkezővel rendelkezik.
A váltóérintkezős kialakítás lehetővé teszi záró és bontó funkciók megvalósítását, ezért a modul rugalmasan használható különféle vezérlési feladatokhoz.
A két váltóérintkező egymástól független áramkörök kapcsolását is lehetővé teszi a termék műszaki határértékein belül.
Maximum 250 V AC/DC kapcsolófeszültség
A relé maximális kapcsolófeszültsége 250 V AC/DC, tartós határárama pedig 6 A.
Ohmos terhelésnél a maximális kikapcsolási teljesítmény:
- 24 V DC esetén: 140 W
- 48 V DC esetén: 85 W
- 60 V DC esetén: 60 W
- 110 V DC esetén: 44 W
- 220 V DC esetén: 60 W
- 250 V AC esetén: 1500 VA
A maximális bekapcsolási áram rövid ideig 15 A / 300 ms.
A ténylegesen kapcsolható terhelést mindig annak típusa, feszültsége és kapcsolási kategóriája alapján kell meghatározni.
Galvanikus leválasztás
A relémodul biztonságos elektromos leválasztást biztosít a vezérlőoldal és az érintkezőoldal között.
A tekercs és az érintkezőoldal közötti vizsgálófeszültség 4 kV AC, míg a két váltóérintkező közötti vizsgálófeszültség 2,5 kV AC.
Ez különösen fontos PLC-k, vezérlők és terepi berendezések közötti interfész kialakításakor.
Dugaszolható miniatűr relé
A PLC-RSC-24DC/21-21 egyik előnye, hogy a miniatűr elektromechanikus relé dugaszolható kivitelű.
Ennek köszönhetően meghibásodás vagy karbantartás esetén a relébetét cserélhető anélkül, hogy a komplett alapkapcsot és annak vezetékezését ki kellene cserélni.
Ez egyszerűbbé és gyorsabbá teheti a karbantartást.
Sárga LED-es állapotjelzés
A modul beépített sárga LED-del jelzi a vezérlőfeszültség meglétét.
A vizuális állapotjelzés megkönnyíti:
- az üzembe helyezést,
- a működés ellenőrzését,
- a hibakeresést,
- a kapcsolószekrény karbantartását.
Beépített védőkapcsolás
A bemeneti oldal polaritásvédelemmel és szabadonfutó diódával rendelkezik.
A beépített védőkapcsolás hozzájárul a vezérlőelektronika védelméhez, valamint a relé kikapcsolásakor keletkező induktív feszültségcsúcsok korlátozásához.
Gyors kapcsolás
A relé tipikus működési értékei:
- meghúzási idő: kb. 8 ms
- visszaejtési idő: kb. 10 ms
Mechanikus élettartama körülbelül 30 millió kapcsolási ciklus.
Fontos, hogy ez mechanikai élettartam. A tényleges elektromos élettartamot jelentősen befolyásolja a kapcsolt terhelés típusa, nagysága és a kapcsolási gyakoriság.
Csavaros csatlakozás
A PLC-RSC-24DC/21-21 hagyományos, megbízható csavaros csatlakozástechnikával rendelkezik.
Az előírt csupaszolási hossz 8 mm, a csatlakozócsavar M3 méretű.
A csavaros bekötés jól bevált megoldást jelent kapcsoló- és vezérlőszekrények ipari vezetékezésénél.
DIN-sínes szerelés
A komplett relémodul NS 35/7,5 DIN-sínre pattintható.
A modulok térköz nélkül egymás mellé sorolhatók, így több relécsatorna kompakt módon építhető be a kapcsolószekrénybe.
A PLC-INTERFACE rendszer megfelelő dugaszolható áthidalókkal is kiegészíthető, így a közös potenciálok elosztása egyszerűbben kialakítható.
Felhasználási területek
A Phoenix Contact PLC-RSC-24DC/21-21 használható többek között:
- PLC-kimenetek illesztésére,
- ipari automatizálási rendszerekben,
- kapcsolószekrényekben,
- vezérlőszekrényekben,
- gépvezérlésekben,
- épületautomatizálásban,
- jelillesztéshez,
- galvanikus leválasztáshoz,
- AC és DC terhelések kapcsolására,
- vezérlő- és terepi oldal közötti interfészként.
Főbb jellemzők
- PLC-INTERFACE elektromechanikus relémodul
- 24 V DC névleges vezérlőfeszültség
- 20,2–33,6 V DC bemeneti tartomány
- 2 váltóérintkező
- Maximum 250 V AC/DC kapcsolófeszültség
- 6 A tartós határáram
- Maximum 15 A / 300 ms bekapcsolási áram
- 1500 VA maximális ohmos kapcsolási teljesítmény 250 V AC esetén
- AgNi érintkezők
- Dugaszolható miniatűr relé
- Sárga LED-es állapotjelzés
- Polaritásvédelem
- Szabadonfutó dióda
- Biztonságos leválasztás a vezérlő- és érintkezőoldal között
- Csavaros csatlakozás
- DIN-sínre szerelhető
- Térköz nélkül sorolható
- Körülbelül 30 millió kapcsolási ciklus mechanikai élettartam
- IEC 60947-5-1 szerinti kialakítás
Műszaki adatok
- Gyártó: Phoenix Contact
- Termékcsalád: PLC-INTERFACE
- Típus: PLC-RSC-24DC/21-21
- Gyártói cikkszám: 2967060
- Terméktípus: relémodul
- Relé típusa: elektromechanikus
- Üzemmód: 100% ED
- Vezérlőfeszültség: 24 V DC
- Bemeneti feszültségtartomány: 20,2–33,6 V DC
- Tipikus bemeneti áram: 18 mA
- Érintkezők: 2 váltóérintkező
- Érintkező anyaga: AgNi
- Maximális kapcsolófeszültség: 250 V AC/DC
- Minimális kapcsolófeszültség: 5 V AC/DC, 10 mA
- Tartós határáram: 6 A
- Maximális bekapcsolási áram: 15 A / 300 ms
- Minimális kapcsolóáram: 10 mA / 5 V
- Maximális ohmos kapcsolási teljesítmény: 1500 VA / 250 V AC
- Tipikus meghúzási idő: 8 ms
- Tipikus visszaejtési idő: 10 ms
- Mechanikus élettartam: kb. 3 × 10⁷ kapcsolási ciklus
- Állapotjelzés: sárga LED
- Tekercs/érintkező vizsgálófeszültség: 4 kV AC
- Váltóérintkező/váltóérintkező vizsgálófeszültség: 2,5 kV AC
- Méretezési lökőfeszültség: 6 kV
- Túlfeszültség-kategória: III
- Szennyeződési fok: 3
- Csatlakozástechnika: csavaros
- Csupaszolási hossz: 8 mm
- Csavarmenet: M3
- Szerelés: NS 35/7,5 DIN-sín
- Szerelési helyzet: tetszőleges
- Modulok sorolása: térköz nélkül
- Szabvány: IEC 60947-5-1
- Tömeg: 72,4 g
- Származási ország: Németország
- GTIN/EAN: 4017918156374
Gyakori kérdések
Mire használható a Phoenix Contact PLC-RSC-24DC/21-21?
Elsősorban PLC-k, vezérlők és terepi berendezések közötti jelillesztésre, galvanikus leválasztásra és elektromos terhelések kapcsolására használható.
Mekkora a vezérlőfeszültsége?
A névleges vezérlőfeszültség 24 V DC.
Hány érintkezővel rendelkezik?
A modul 2 váltóérintkezővel rendelkezik, így két kapcsolóáramkör vezérelhető vele.
Mekkora a maximális kapcsolófeszültsége?
A maximális kapcsolófeszültség 250 V AC/DC.
Mekkora áramot kapcsolhat?
A tartós határáram 6 A. A tényleges megengedett kapcsolóáram a terhelés típusától és a kapcsolási kategóriától is függ.
Kapcsolható vele 230 V AC terhelés?
Igen, a relé megfelelő terhelési feltételek mellett alkalmas 230 V AC kapcsolására, mivel maximális kapcsolófeszültsége 250 V AC/DC. A megengedett áramot mindig a kapcsolt terhelés típusa alapján kell meghatározni.
Két külön áramkört kapcsolhat?
Igen. A két váltóérintkező két külön kapcsolási útvonalat biztosít.
Félvezetőrelé?
Nem. A PLC-RSC-24DC/21-21 elektromechanikus relémodul. Ez fontos különbség a PLC-OSC típusokhoz képest, amelyek félvezetős kimenetet használnak.
Cserélhető benne a relé?
Igen. A miniatűr relé dugaszolható, ezért szükség esetén az alapkapocs vezetékezésének megbontása nélkül cserélhető.
Van rajta állapotjelző LED?
Igen. A modul sárga LED-del jelzi a vezérlőfeszültséget.
Mennyi a mechanikai élettartama?
A gyártó körülbelül 30 millió kapcsolási ciklus mechanikai élettartamot ad meg. Az elektromos élettartam a kapcsolt terheléstől függ.
Milyen gyorsan kapcsol?
A tipikus meghúzási idő 8 ms, a visszaejtési idő pedig körülbelül 10 ms.
Milyen csatlakozással rendelkezik?
A modul csavaros csatlakozású.
DIN-sínre szerelhető?
Igen. A komplett modul NS 35/7,5 DIN-sínre szerelhető, és a modulok térköz nélkül egymás mellé sorolhatók.
Mi a termék EAN kódja?
A Phoenix Contact PLC-RSC-24DC/21-21 GTIN/EAN kódja 4017918156374.
