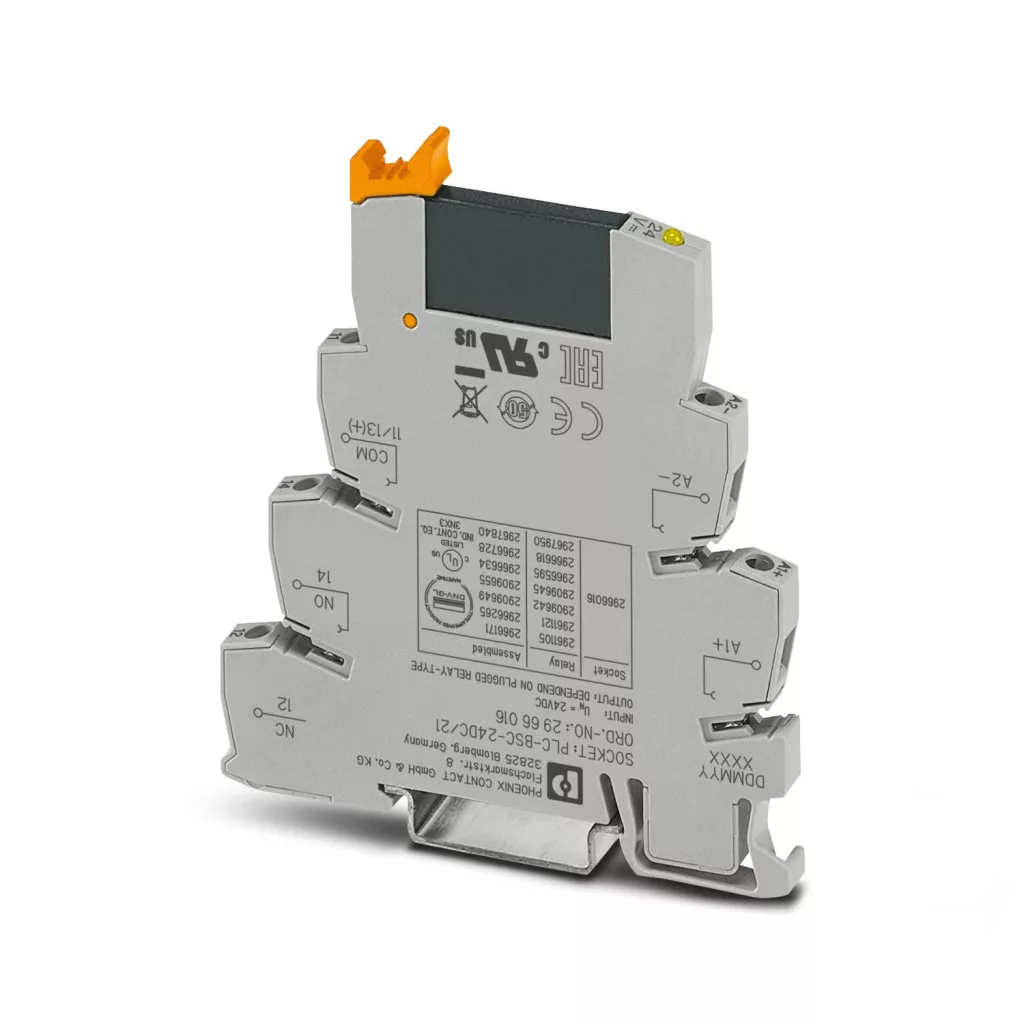

Phoenix Contact PLC-OSC-24DC/24DC/2 – félvezető relémodul 24 V DC vezérléshez
A Phoenix Contact PLC-OSC-24DC/24DC/2 (2966634) a PLC-INTERFACE termékcsalád keskeny félvezetőrelé-modulja, amely vezérlőrendszerek és terepi készülékek közötti megbízható jelillesztéshez és galvanikus leválasztáshoz használható.

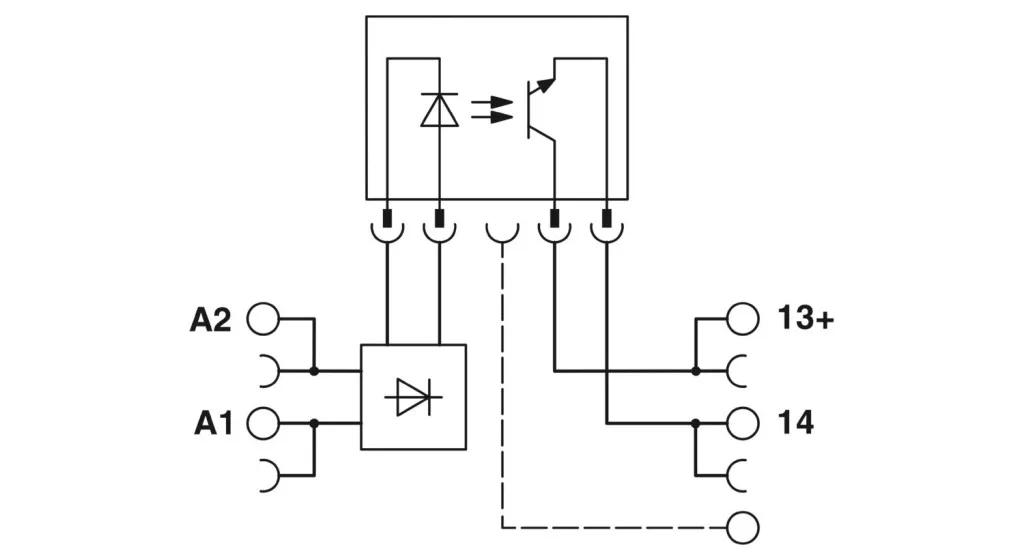

A komplett modul egy csavaros csatlakozású PLC-BSC.../21 alapkapocsból és egy dugaszolható miniatűr szilárdtestreléből áll. A 24 V DC bemeneti jel hatására a modul elektronikus kimenete 3–33 V DC közötti egyenfeszültségű terheléseket képes kapcsolni, maximum 3 A tartós árammal.
24 V DC vezérlőbemenet
A modul névleges bemeneti feszültsége 24 V DC, így jól illeszthető az ipari automatizálásban általánosan használt 24 V-os vezérlőrendszerekhez.
A bemeneti feszültségtartomány:
19,2–28,8 V DC
A tipikus bemeneti áram 24 V DC névleges feszültségnél mindössze 8,5 mA.
3–33 V DC / 3 A elektronikus kimenet
A félvezetőrelé elektronikus kimenete 3–33 V DC feszültségtartományban használható.

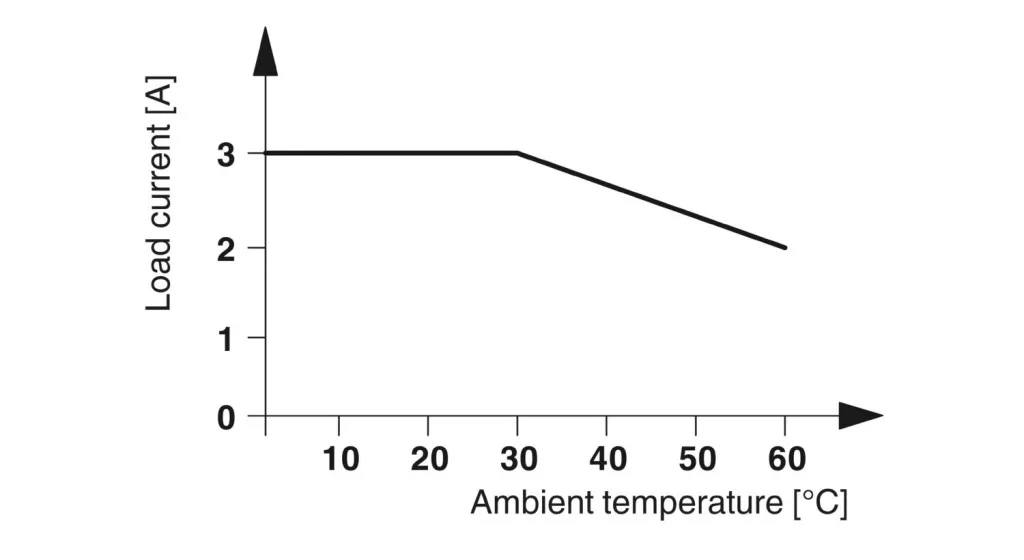

A maximális tartós határáram 3 A, míg rövid ideig, 10 ms időtartamra akár 15 A bekapcsolási áramot is képes kezelni.
A maximális tartós áram mellett fellépő feszültségesés legfeljebb 200 mV.
Félvezetős kapcsolás – mechanikus érintkezők nélkül
A hagyományos elektromechanikus relékkel szemben a PLC-OSC-24DC/24DC/2 kapcsolását elektronikus félvezető végzi.
Ennek előnyei:
- nincs mechanikus érintkezőkopás,
- rendkívül gyors kapcsolás,
- nagy kapcsolási gyakoriság,
- csendes működés,
- hosszú elektromos élettartam,
- nincs érintkezőpattogás.
Ez különösen alkalmassá teszi gyakran kapcsolt automatizálási feladatokhoz.
Gyors kapcsolási idő
A félvezetős kialakításnak köszönhetően a kapcsolási folyamat rendkívül gyors.
Tipikus értékek:
- bekapcsolási idő: 20 µs
- kikapcsolási idő: 300 µs
- átviteli frekvencia: 300 Hz
Így a modul olyan alkalmazásokhoz is megfelelő lehet, ahol egy hagyományos mechanikus relé kapcsolási sebessége már korlátozó tényező lenne.
Galvanikus leválasztás
A bemeneti és kimeneti oldal egymástól elektromosan leválasztott.
A bemenet és kimenet közötti vizsgálófeszültség 2,5 kV AC, 50 Hz, 1 perc, ami megbízható leválasztást biztosít a vezérlő- és terhelési oldal között.
Beépített állapotjelző LED
A modul sárga LED-es üzemi állapotjelzéssel rendelkezik.
Ennek segítségével a kapcsolási állapot közvetlenül a kapcsolószekrényben ellenőrizhető, ami megkönnyítheti az üzembe helyezést, hibakeresést és karbantartást.
Beépített védőkapcsolások
A PLC-OSC-24DC/24DC/2 több beépített védelmi funkcióval rendelkezik.
A bemeneti és kimeneti oldalon polaritásvédelem található, a modul pedig túlfeszültség elleni védelemmel is rendelkezik.
Ezek a funkciók hozzájárulnak a relémodul és a hozzá kapcsolódó elektronika megbízható működéséhez.
Mindössze 6,2 mm széles
A modul egyik legfontosabb előnye a rendkívül keskeny kialakítás.
Szélessége mindössze 6,2 mm, így nagy számú kapcsolási csatorna helyezhető el viszonylag kis DIN-sín hosszúságon.
A modulok térköz nélkül egymás mellé sorolhatók.
Csavaros csatlakozás
A PLC-BSC alapkapocs hagyományos, megbízható csavaros csatlakozástechnikával rendelkezik.
Csatlakoztatható vezetékek:
- merev: 0,14–2,5 mm²
- hajlékony: 0,14–2,5 mm²
- egyes érvéghüvellyel: 0,2–2,5 mm²
- TWIN érvéghüvellyel: 2 × 0,5–1,5 mm²
- AWG: 26–14
Az előírt csupaszolási hossz 8 mm.
DIN-sínes szerelés
A relémodul NS 35/7,5 kalapsínre szerelhető. A modulok térköz nélkül sorolhatók, beépítési helyzetük pedig tetszőleges.
A PLC-INTERFACE rendszer funkcionális dugaszolható áthidalókkal is bővíthető, ami megkönnyíti a közös potenciálok elosztását.
Felhasználási területek
A Phoenix Contact PLC-OSC-24DC/24DC/2 többek között használható:
- PLC kimenetek illesztésére,
- ipari automatizálási rendszerekben,
- vezérlőszekrényekben,
- kapcsolószekrényekben,
- gépvezérlésekben,
- épületautomatizálásban,
- 24 V DC terhelések kapcsolására,
- vezérlő- és terepi oldal galvanikus leválasztására,
- nagy kapcsolási gyakoriságot igénylő alkalmazásokhoz.
Főbb jellemzők
- PLC-INTERFACE félvezetőrelé-modul
- 24 V DC névleges bemenet
- 19,2–28,8 V DC bemeneti tartomány
- 3–33 V DC elektronikus kimenet
- Maximum 3 A tartós kimeneti áram
- Maximum 15 A / 10 ms bekapcsolási áram
- 1 záró funkció
- Félvezetős, kopásmentes kapcsolás
- 20 µs tipikus bekapcsolási idő
- 300 µs tipikus kikapcsolási idő
- Maximum 300 Hz átviteli frekvencia
- Sárga LED-es állapotjelzés
- Polaritás- és túlfeszültség-védelem
- 2,5 kV bemenet/kimenet vizsgálófeszültség
- Csavaros csatlakozás
- 0,14–2,5 mm² vezetéktartomány
- Mindössze 6,2 mm széles
- DIN-sínre szerelhető
- Térköz nélkül sorolható
- Dugaszolható miniatűr szilárdtestrelé
Műszaki adatok
- Gyártó: Phoenix Contact
- Termékcsalád: PLC-INTERFACE
- Típus: PLC-OSC-24DC/24DC/2
- Gyártói cikkszám: 2966634
- Terméktípus: félvezetőrelé-modul
- Névleges bemeneti feszültség: 24 V DC
- Bemeneti feszültségtartomány: 19,2–28,8 V DC
- Tipikus bemeneti áram: 8,5 mA
- Kimenet: elektronikus
- Kimeneti feszültségtartomány: 3–33 V DC
- Tartós határáram: 3 A
- Maximális bekapcsolási áram: 15 A / 10 ms
- Kimeneti kapcsolás: 2 vezetős, földpotenciálmentes
- Tipikus bekapcsolási idő: 20 µs
- Tipikus kikapcsolási idő: 300 µs
- Átviteli frekvencia: 300 Hz
- Állapotjelzés: sárga LED
- Bemenet/kimenet vizsgálófeszültség: 2,5 kV AC
- Csatlakozás: csavaros
- Merev vezeték: 0,14–2,5 mm²
- Hajlékony vezeték: 0,14–2,5 mm²
- AWG: 26–14
- Csupaszolási hossz: 8 mm
- Meghúzási nyomaték: 0,6–0,8 Nm
- Szélesség: 6,2 mm
- Magasság: 80 mm
- Mélység: 94 mm
- Szín: szürke, RAL 7042
- Éghetőségi osztály: UL 94 V0
- Üzemi hőmérséklet: -25 °C – +60 °C
- Tárolási/szállítási hőmérséklet: -25 °C – +70 °C
- Szerelési mód: DIN-sín / kalapsín
- Szabvány: IEC 60947-5-1
- Tömeg: 35,5 g
- Származási ország: Németország
- GTIN/EAN: 4017918130480
Gyakori kérdések
Mire használható a PLC-OSC-24DC/24DC/2?
Elsősorban 24 V DC vezérlőjelek és DC terhelések közötti kapcsolásra és galvanikus leválasztásra használható ipari automatizálási rendszerekben.
Mekkora a bemeneti feszültsége?
A névleges bemeneti feszültség 24 V DC, a megengedett bemeneti tartomány 19,2–28,8 V DC.
Milyen feszültséget tud kapcsolni?
Az elektronikus kimenet 3–33 V DC közötti terhelések kapcsolására alkalmas.
Mekkora áramot képes kapcsolni?
A tartós határáram 3 A. Rövid ideig, 10 ms időtartamra maximum 15 A bekapcsolási áram megengedett.
230 V AC kapcsolására használható?
Nem. Ennek a változatnak a kimenete 3–33 V DC, ezért 230 V AC terhelések kapcsolására nem alkalmas.
Mechanikus relé található benne?
Nem. Ez szilárdtest-, illetve félvezetőrelé, tehát a kapcsolást elektronikus alkatrész végzi mechanikus érintkezők helyett.
Mi az előnye a félvezetőrelének?
Nincs mechanikus érintkezőkopás vagy érintkezőpattogás, gyorsan kapcsol, csendesen működik és nagy kapcsolási gyakoriságot tesz lehetővé.
Milyen gyorsan kapcsol?
A tipikus bekapcsolási idő 20 µs, a kikapcsolási idő pedig 300 µs. Az átviteli frekvencia maximum 300 Hz.
Van rajta állapotjelző LED?
Igen. A modul sárga LED-del jelzi az üzemi, illetve kapcsolási állapotot.
Milyen vezetéket lehet bekötni?
Merev és hajlékony vezetékből alapvetően 0,14–2,5 mm² keresztmetszet használható. Érvéghüvelyes vezetékeknél a megengedett tartomány a kivitel függvényében változik.
DIN-sínre szerelhető?
Igen. A modul NS 35/7,5 kalapsínre szerelhető.
Egymás mellé sorolhatók a modulok?
Igen. A gyártó szerint a modulok térköz nélkül sorolhatók.
Milyen széles?
Mindössze 6,2 mm, ezért nagy csatornasűrűségű kapcsolószekrények kialakítására is alkalmas.
Mi a termék EAN kódja?
A Phoenix Contact PLC-OSC-24DC/24DC/2 GTIN/EAN kódja 4017918130480.
