Obo Bettermann 2000059 - A 8 HF RO - Kábel-leágazódoboz 75x75x36 piros

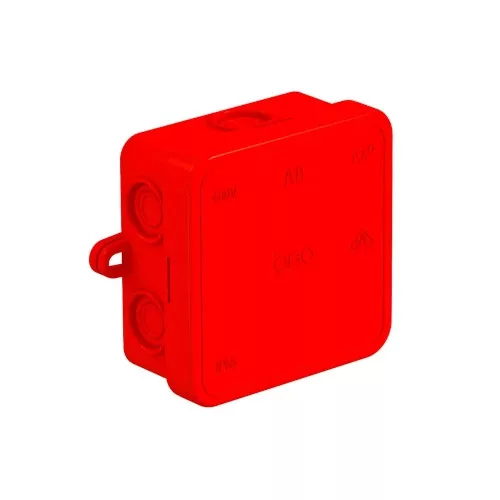

OBO Bettermann A 8 HF RO leágazódoboz – 75x75x36 mm, IP55, halogénmentes, piros

Az OBO Bettermann A 8 HF RO egy falon kívüli leágazódoboz (kötődoboz), amely a villamos vezetékek biztonságos leágaztatására és kötéseinek védett elhelyezésére szolgál. A doboz halogénmentes polietilénből készül, piros színben, és IP55 védettséget biztosít a por és a fröccsenő víz ellen. Névleges feszültsége 690 V, névleges keresztmetszete 2,5 mm², szigetelési feszültsége (Ui) 660 V.

Külső mérete 75x75x36 mm (magasság × szélesség × mélység), névleges belső mérete 65x65x32 mm. Összesen 7 elősajtolt bevezető nyílással szerelt: 7 bevezető nyílás 5-14 mm kábelátmérőig. A bevezetés kábellel történik. A fedél nem átlátszó, rápattintható vakfedél, így szerszám nélkül zárható és később újra nyitható. A doboz sorolható, falra vagy mennyezetre szerelhető, és a VDE 0471 / DIN 695 2-1 szerint lángálló 650 °C vizsgálati hőmérsékleten. Alkalmazási hőmérséklet-tartománya -5 °C és +45 °C között van.

Fő műszaki jellemzők

• Gyártó: OBO Bettermann
• Gyártói cikkszám: 2000059
• Típus: A 8 HF RO
• Termék típusa: leágazódoboz (kötődoboz)
• Külső méret: 75x75x36 mm (magasság × szélesség × mélység)
• Alak: négyzetes
• Névleges belső méret: 65x65x32 mm
• Bevezető nyílások száma: 7 db
• Bevezető nyílások: 7 bevezető nyílás 5-14 mm kábelátmérőig
• A készülékház-átvezetés fajtája: elősajtolás
• Védettség: IP55
• Névleges feszültség: 690 V
• Ui névleges szigetelési feszültség: 660 V
• Névleges keresztmetszet (min.): 2,5 mm²
• Max. vezeték-keresztmetszet: 2,5 mm²
• Anyag: polietilén (PE)
• Szín: piros
• Halogénmentes: igen
• Lángállóság: VDE 0471 / DIN 695 2-1 szerint, 650 °C vizsgálati hőmérséklet
• Fedél: nem átlátszó vakfedél, rápattintható
• Sorolható: igen
• Szerelési mód: falra vagy mennyezetre szerelés
• Alkalmazási hőmérséklet-tartomány: -5 °C … +45 °C

Tipikus felhasználási területek

• Vezetékek leágaztatása és kötéseinek védett elhelyezése falon kívüli szerelésnél
• Lakó- és irodaépületek villamos hálózatainak kiépítése
• Ipari és mezőgazdasági épületek, műhelyek, garázsok poros vagy párás terei
• Jelző- és biztonsági áramkörök vezetékeinek elkülönítése, szín szerinti azonosítása

Gyakori kérdések

Mire használható az OBO A 8 HF RO leágazódoboz?

Falon kívüli szerelésnél a villamos vezetékek leágaztatására és a vezetékkötések védett, áttekinthető elhelyezésére szolgál, legfeljebb 2,5 mm² keresztmetszetű vezetőkkel.

Hány bevezető nyílással rendelkezik a A 8 HF RO?

Összesen 7 elősajtolt bevezető nyílással: 7 bevezető nyílás 5-14 mm kábelátmérőig. A nyílásokat a szükséges helyen kell kitörni, a felhasználatlanok zártak maradnak.

Mit jelent az IP55 védettség, és hol szerelhető a doboz?

Az IP55 védettség a por bejutása és a fröccsenő víz ellen nyújt védelmet, ezért a doboz poros és párás beltéri terekben is használható. Falra vagy mennyezetre szerelhető; talajba fektetésre, víz alatti szerelésre és időjárásnak közvetlenül kitett helyre nem alkalmas.

Halogénmentes anyagból készül a doboz?

Igen, halogénmentes polietilénből készül, és a VDE 0471 / DIN 695 2-1 szerint lángálló 650 °C vizsgálati hőmérsékleten. Ez tűzterhelés esetén csökkenti a korrozív és mérgező gázok keletkezését.

Mekkora a A 8 HF RO külső és belső mérete?

Külső mérete 75x75x36 mm (magasság × szélesség × mélység), névleges belső mérete 65x65x32 mm, amely meghatározza a doboz belsejében elhelyezhető sorkapcsok és vezetékkötések helyigényét.

Mire szolgál a piros szín?

A piros kivitel a jelző- és biztonsági áramkörök vezetékeinek elkülönítésére és gyors, szín szerinti azonosítására szolgál, így a szerelés áttekinthetőbb és a későbbi hibakeresés egyszerűbb. Ugyanez a doboz világosszürke (RAL 7035) és hófehér (RAL 9010) színben is elérhető.
