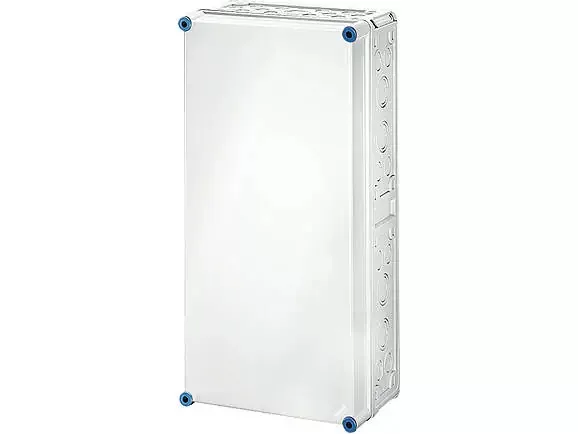

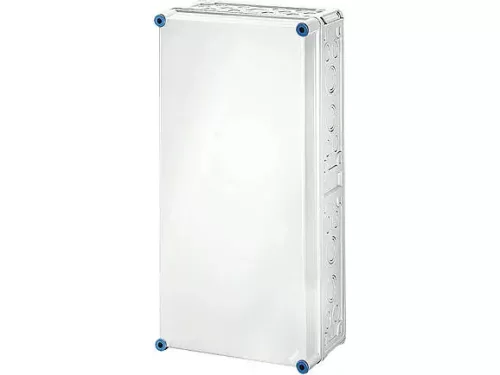

Hensel Mi 0401 – IP65 üres elosztószekrény
A Hensel Mi 0401 egy robusztus, falra szerelhető üres elosztószekrény, amely villamos kapcsoló- és vezérlőberendezések egyedi kialakításához használható. A Hensel ENYMOD/Mi elosztórendszerének részeként más kompatibilis Mi egységekkel is kombinálható.
A szekrény külső mérete 600 × 300 × 170 mm, és nem átlátszó fedéllel rendelkezik. Ütésálló polikarbonát kialakítása, IP65 védettsége és IK08 mechanikai ellenállása alkalmassá teszi igényes ipari és épületvillamossági alkalmazásokhoz.
IP65 védettség
A Hensel Mi 0401 IP65 védettségi fokozattal rendelkezik.
Ez megfelelő védelmet biztosít por és vízsugár behatolásával szemben, amennyiben a szekrény telepítése, kábelbevezetése és összeépítése a gyártói előírásoknak megfelelően történik.
A magas védettségnek köszönhetően a szekrény olyan környezetekben is alkalmazható, ahol egy egyszerű beltéri elosztószekrény védelme már nem lenne elegendő.
IK08 ütésállóság
A burkolat mechanikai ütésállósága IK08.
Az ütésálló polikarbonát ház megfelelő mechanikai védelmet biztosít a beépített villamos készülékek számára a normál ipari és épületvillamossági használat során előforduló mechanikai behatásokkal szemben.
600 × 300 × 170 mm méret
A szekrény külső méretei:
- magasság: 600 mm
- szélesség: 300 mm
- mélység: 170 mm
A rendelkezésre álló beépítési méret:
- beépítési magasság: 575 mm
- beépítési szélesség: 275 mm
A használható beépítési mélység a belső szerelvényektől függ:
- üresen: 150 mm
- szerelőlappal: 146 mm
- kalapsínnel: 135 mm
Ez megfelelő helyet biztosít különféle kapcsoló-, védelmi és vezérlőkészülékek egyedi elrendezéséhez.
Üres szekrény egyedi kialakításhoz
A Mi 0401 üres szekrény, tehát nem előre felszerelt kiselosztó.
A belső szerelvényeket, például szerelőlapot, DIN-síneket, moduláris készülékeket, sorkapcsokat és kábelbevezető elemeket az adott alkalmazás követelményeinek megfelelően kell kiválasztani.
Ennek előnye, hogy a szekrény belső kialakítása az adott villamos berendezéshez igazítható.
Nem átlátszó fedél
A Mi 0401 nem átlátszó fedéllel készül.
A fedél szerszámmal működtethető zárással rendelkezik, így illetéktelen vagy véletlen hozzáféréssel szemben nagyobb biztonságot biztosít, mint egy egyszerű kézi reteszelés.
A fedél által biztosított érintésvédelem megfelel a DIN EN IEC 61439 követelményeinek.
II. védelmi osztály
A szekrény II. védelmi osztályú, vagyis védőszigetelt kialakítású.
Ez a Hensel Mi rendszer egyik fontos tulajdonsága, különösen kisfeszültségű kapcsoló- és vezérlőberendezések kialakításakor.
Ütésálló polikarbonát
A szekrény alapanyaga polikarbonát.
A Hensel a felhasznált anyaghoz 960 °C-os izzítóhuzalos vizsgálatot ad meg az IEC 60695-2-11 szabvány szerint.
Az alkalmazott műanyag:
- ütésálló,
- UV-álló,
- halogénmentes,
- szilikonmentes.
UV-álló kivitel
A szekrény anyaga a DIN EN IEC 61439-1 szerint UV-álló.
Ez különösen fontos olyan alkalmazásoknál, ahol az elosztószekrényt tartós környezeti vagy napsugárzási hatások érhetik.
Kültéri alkalmazás esetén ugyanakkor mindig figyelembe kell venni az adott telepítési hely klimatikus és időjárási körülményeit, valamint a gyártó szerelési előírásait.
Széles hőmérséklet-tartomány
A Hensel által megadott környezeti hőmérséklet-tartomány:
-25 °C – +70 °C
A 24 órás időszakra vonatkozó maximális környezeti átlaghőmérséklet 35 °C.
Nagy szigetelési feszültség
A szekrény névleges szigetelési feszültsége:
- 690 V AC
- 1000 V DC
- akár 1500 V DC meghatározott gyári kialakítás esetén
Az 1500 V DC érték a gyártó előírása szerint a termék kiszállításkori állapotára érvényes, minden oldalon felszerelt, előre kialakított kivágások nélküli Mi FP 15 vagy Mi FP 20 szerelőperemek alkalmazásakor.
Kábelbevezető rendszerek alkalmazásakor az 1500 V DC követelmény teljesülését külön igazolni kell.
Más Mi szekrényekkel kombinálható
A Hensel Mi rendszer moduláris kialakítású, a Mi 0401 pedig kombinálható más megfelelő Mi rendszerű szekrényekkel.
Ez lehetővé teszi nagyobb, több funkcionális egységből álló kapcsoló- és elosztóberendezések kialakítását.
Felhasználási területek
A Hensel Mi 0401 használható többek között:
- villamos elosztóberendezésekhez,
- kapcsolószekrények kialakításához,
- vezérlőszekrényekhez,
- ipari automatizálási rendszerekhez,
- gépek és berendezések villamos vezérléséhez,
- energiaelosztási feladatokhoz,
- épületvillamossági rendszerekhez,
- egyedi DIN-sínes készülékelrendezésekhez,
- nagyobb Mi elosztórendszerek részeként.
Főbb jellemzők
- Hensel ENYMOD / Mi rendszer
- Üres elosztószekrény
- Falra szerelhető kivitel
- Nem átlátszó fedél
- Szerszámmal működtethető fedélzárás
- IP65 védettség
- IK08 ütésállóság
- II. védelmi osztály
- 600 × 300 × 170 mm külső méret
- 575 × 275 mm belső beépítési terület
- Polikarbonát ház
- UV-álló
- Halogénmentes
- Szilikonmentes
- 960 °C izzítóhuzalos vizsgálat
- -25 – +70 °C környezeti hőmérséklet
- Más Mi szekrényekkel kombinálható
- IEC 61439-2 szabványnak megfelelő rendszer
Műszaki adatok
- Gyártó: Hensel
- Termékcsalád: ENYMOD / Mi
- Típus: Mi 0401
- Rendelési cikkszám: 2000012
- Terméktípus: üres elosztószekrény
- Szerelési mód: falra szerelhető
- Fedél: nem átlátszó
- Fedélzárás: szerszámmal működtethető
- IP védettség: IP65
- Ütésállóság: IK08
- Védelmi osztály: II
- Névleges szigetelési feszültség AC: 690 V
- Névleges szigetelési feszültség DC: 1000 V
- Maximális névleges szigetelési feszültség meghatározott kialakításban: 1500 V DC
- Anyag: polikarbonát
- UV-álló: igen
- Halogénmentes: igen
- Szilikonmentes: igen
- Izzítóhuzalos vizsgálat: 960 °C
- Magasság: 600 mm
- Szélesség: 300 mm
- Mélység: 170 mm
- Beépítési magasság: 575 mm
- Beépítési szélesség: 275 mm
- Beépítési mélység üresen: 150 mm
- Beépítési mélység szerelőlappal: 146 mm
- Beépítési mélység kalapsínnel: 135 mm
- Környezeti hőmérséklet: -25 – +70 °C
- Maximális 24 órás környezeti átlaghőmérséklet: 35 °C
- Fedél színe: szürke
- Alsó rész színe: szürke
- Nettó tömeg: 3,3 kg
- Kombinálható: igen
- Szabvány: IEC 61439-2
- Csomagolási egység: 1 db
- Vámtarifaszám: 85371098
- ETIM osztály: EC000058
Gyakori kérdések
Mire használható a Hensel Mi 0401?
Villamos kapcsoló-, vezérlő- és elosztóberendezések egyedi kialakítására használható. Üres szekrényként a belső készülékek és szerelvények az adott feladatnak megfelelően építhetők be.
Mekkora a szekrény?
Külső mérete 600 × 300 × 170 mm.
Mekkora a hasznos beépítési terület?
A beépítési magasság 575 mm, a beépítési szélesség 275 mm. A rendelkezésre álló mélység üresen 150 mm, szerelőlappal 146 mm, kalapsín alkalmazásával pedig 135 mm.
Milyen IP védettségű?
A Mi 0401 IP65 védettséggel rendelkezik.
Milyen ütésállóságú?
A szekrény mechanikai ütésállósága IK08.
Átlátszó a fedele?
Nem. A Mi 0401 nem átlátszó fedéllel rendelkezik.
Kézzel nyitható a fedél?
A fedél szerszámmal működtethető zárással rendelkezik.
Milyen anyagból készül?
A ház ütésálló polikarbonátból készül.
UV-álló?
Igen. A Hensel a szekrényt DIN EN IEC 61439-1 szerinti UV-álló kivitelként adja meg.
Halogénmentes?
Igen. Az alkalmazott műanyag halogénmentes és szilikonmentes.
Milyen védelmi osztályú?
A Mi 0401 II. védelmi osztályú, védőszigetelt kivitel.
Milyen hőmérsékleten használható?
A megadott környezeti hőmérséklet -25 °C és +70 °C között van. A 24 órás maximális környezeti átlaghőmérséklet 35 °C.
Tartalmaz DIN-sínt vagy szerelőlapot?
A Mi 0401 üres szekrény. A szükséges belső szerelvényeket az adott kialakításnak megfelelően kell kiválasztani.
Összeépíthető más Hensel Mi szekrényekkel?
Igen. A termék a Hensel Mi moduláris elosztórendszerének része, és megfelelő rendszerkomponensekkel kombinálható.
Mi a különbség a Mi 0401 és a 2000012 között?
A Mi 0401 a termék típusjelölése, míg a Hensel hivatalos rendelési cikkszáma 2000012.
Mi az EAN kódja?
A Hensel Mi 0401 EAN kódja 4012591650126.
