Főbb jellemzők

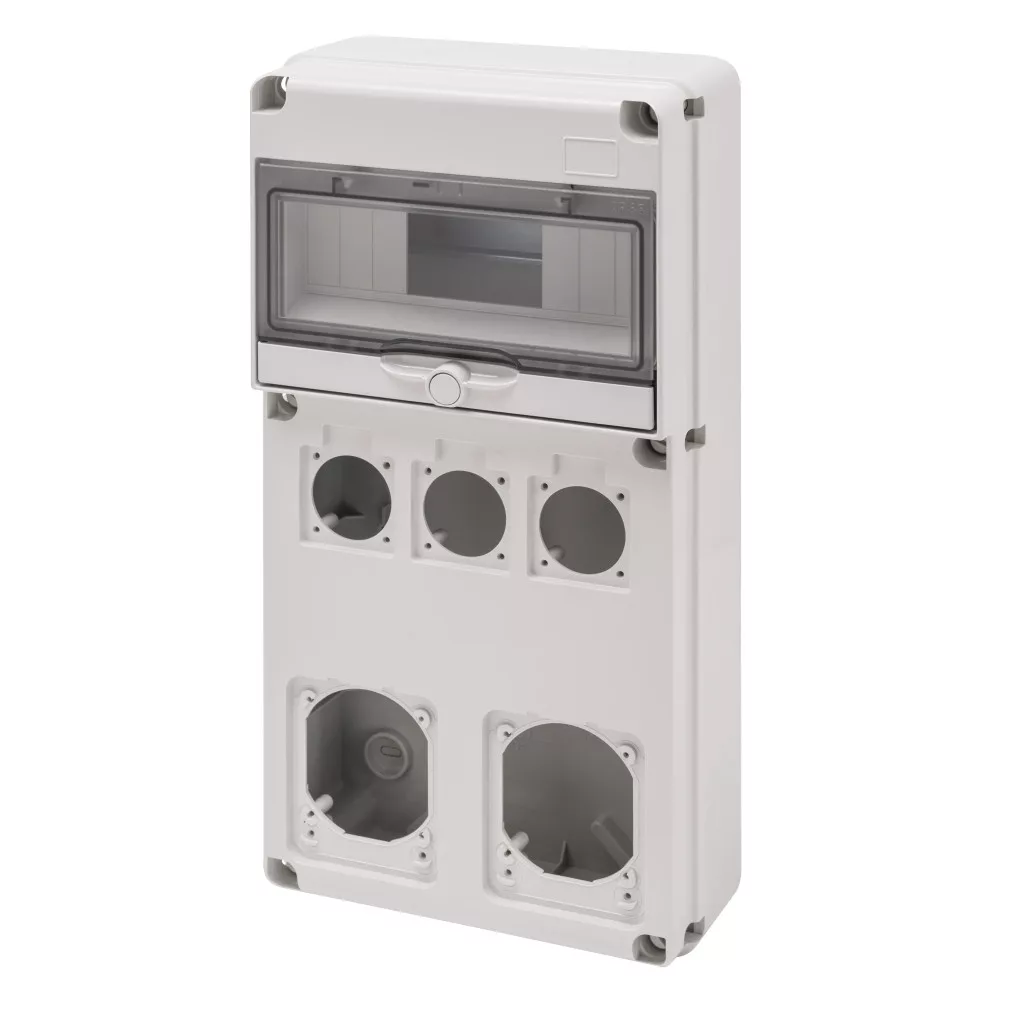

- Cikkszám: GW68027N
- Sorozat: 68 Q-DIN Range
- Termékkategória: Combi Unit (ipari elosztódoboz)
- DIN modulok száma: 10 (EN 50022)
- Csatlakozóperem konfiguráció: 3 csatlakozóperem 50×50 mm + 2 csatlakozóperem IEC 16/32A (összesen 5)
- Háztartási csatlakozó: 3 × 50×50 mm aljzathoz
- Ipari csatlakozó: 2 × IEC 309 16/32A IP44/67
- Mellékelt vakfedél: 1 háztartási + 1 IEC 16A
- Védelmi szint (doboz): IP65
- Mechanikai ütésállóság: IK08
- Szín: Szürke RAL 7035
- Telepítés módja: Falon kívüli (surface-mounting)
- Üzemi hőmérséklet: -25 °C ... +40 °C
- Szabványok: IEC 61439-3 / EN 61439-3, EN 62208
- Anyag: Halogénmentes technopolimer (EN 60754-2)
- Vészkikapcsoló nyomógomb előkészítés: Igen
- Verzió: Vezeték nélküli (unwired)
Felszerelési lehetőségek
- Oszlophoz csatlakoztatás (pole coupling)
- Falra szerelhető konzolokkal
- Szállító fogantyúval
- Mobil tartóval
Csatlakozóaljzat előkészítés
A doboz egyedülálló módon vegyes konfigurációt biztosít: 3 csatlakozóperem 50×50 mm-es háztartási típusú aljzathoz (SYSTEM sorozatú dugaljakhoz, pl. Schuko) + 2 csatlakozóperem IEC 309 16/32A ipari aljzathoz. Tartozékként mellékelve: 1 háztartási vakfedél + 1 IEC 16A vakfedél a nem használt helyek lezárására. Az IP65 védettség a teljes csatlakozó-kiépítés vagy a vakfedelek megfelelő telepítésével biztosítható.
Alkalmazási területek
A GW68027N ideális megoldás:
- Vegyes (háztartási + ipari) elektromos elosztás
- Műhelyek, garázsok, raktárak, ahol mindkét típusú csatlakozó szükséges
- Építőipari helyszínek és ideiglenes munkaterületek
- Kereskedelmi környezetek, ahol különféle berendezések csatlakoztatása szükséges
- Eseményhelyszínek, vásárok, kiállítások
Előnyök
- Magas IP65 védelmi szint por és vízsugarak ellen
- Robusztus IK08 ütésállóság
- Egyedülálló vegyes csatlakozó-konfiguráció (háztartási + ipari)
- Halogénmentes technopolimer – tűzbiztos és környezetbarát
- Kompatibilis a Gewiss IEC 309 ipari aljzatokkal és SYSTEM háztartási sorozatú dugaljakkal
- EN 61439-3 / EN 60754-2 szabványok szerinti tanúsítás
Gyakori kérdések (GYIK)
Mire használható a Gewiss GW68027N?
A GW68027N egy Q-DIN 10 sorozatú ipari elosztódoboz, amely 10 DIN modult (megszakítók, FI relék) és 5 csatlakozót tud fogadni: 3 háztartási 50×50 mm + 2 ipari IEC 309 16/32A. Ideális vegyes alkalmazásokhoz, ahol mind háztartási, mind ipari csatlakozóra szükség van.
Mit jelent az IP65 védettség és az IK08 ütésállóság?
Az IP65 teljes védettséget jelent por és nyomás alatti vízsugarak ellen. Az IK08 5 J energiájú mechanikai ütésekkel szembeni ellenállást jelent.
Hány DIN modul fér el?
A dobozban 10 DIN modul helyezhető el az EN 50022 szabvány szerint (kismegszakítók, FI relék, kontaktorok stb.).
Milyen csatlakozók építhetők be?
A doboz 3 csatlakozóperem 50×50 mm háztartási aljzathoz (pl. SYSTEM Schuko) és 2 csatlakozóperem IEC 309 16/32A IP44/67 ipari aljzathoz előkészített. Tartozékként 1 háztartási és 1 IEC 16A vakfedél van mellékelve.
Hogyan szerelhető fel?
A GW68027N falon kívüli (surface-mounting) szerelésre alkalmas, és számos rögzítési módot támogat: oszlopra csatlakoztatás (pole coupling), falra szerelhető konzolokkal, szállító fogantyúval vagy mobil tartóval.
Milyen szabványoknak felel meg?
Az IEC 61439-3 / EN 61439-3 és EN 62208 nemzetközi szabványoknak megfelelően gyártott, vezeték nélküli (unwired) verzióban. Halogénmentes az EN 60754-2 szerint, vészkikapcsoló nyomógomb előkészítéssel rendelkezik.
