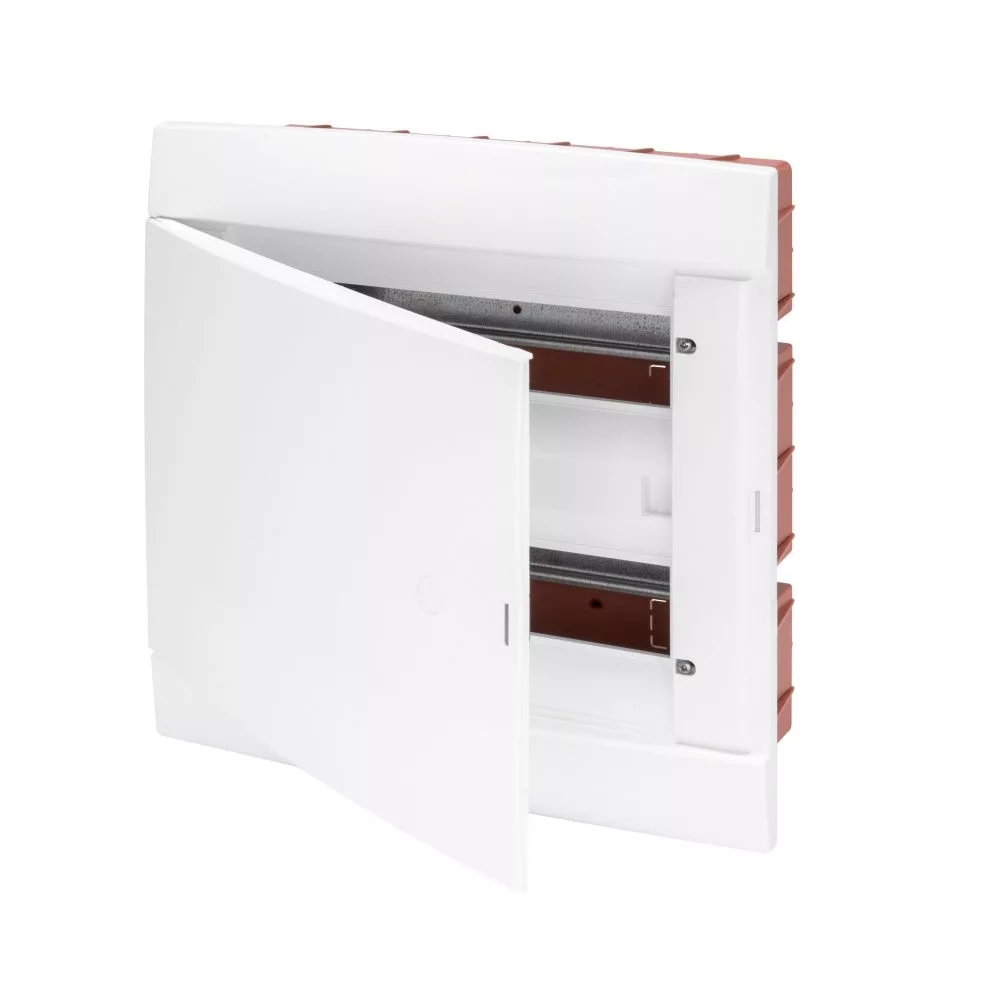

GEWISS GW40285TB 40 CDI – 8 modulos süllyesztett kiselosztó teli ajtóval
A GEWISS GW40285TB a 40 CDI termékcsalád 8 modulos, süllyesztett kialakítású kiselosztója. Falazott falba történő beépítésre készült, és elsősorban lakóépületek, irodák, üzletek és más kisebb villamos elosztások moduláris készülékeinek rendezett elhelyezésére használható.
A kiselosztó 8 darab EN 50022 szerinti DIN-modul befogadására alkalmas. Fehér kivitelű, teli ajtóval rendelkezik, így zárt állapotban a beépített készülékek nem láthatók.
8 modulos kialakítás
A GW40285TB egy sorban összesen 8 DIN-modul elhelyezésére alkalmas.
A rendelkezésre álló hely különféle moduláris villamos készülékek beépítésére használható, például az adott rendszer kialakításától függően:
- kismegszakítók,
- áram-védőkapcsolók,
- kombinált védelmi készülékek,
- túlfeszültség-védelmi eszközök,
- kontaktorok,
- relék,
- egyéb DIN-sínre szerelhető moduláris készülékek.
A beépített készülékek kiválasztásakor minden esetben figyelembe kell venni azok méretét, villamos jellemzőit és a teljes elosztás tervezési követelményeit.
Süllyesztett beépítés falazott falba
A kiselosztó falba süllyesztett szerelésre készült.
A GEWISS ezt a konkrét változatot falazott falakhoz határozza meg. A süllyesztett kialakításnak köszönhetően beépítés után az elosztó előlapja és ajtaja illeszkedik a fal síkjához, így rendezett megjelenés alakítható ki.
Fehér, teli ajtó
A GW40285TB fehér, teli ajtóval rendelkezik.
A teli ajtó eltakarja a beépített moduláris készülékeket, ezért esztétikus megoldást biztosít olyan helyiségekben is, ahol az elosztószekrény látható helyen kerül elhelyezésre.
IP40 védettség
A kiselosztó IP40 védettségi fokozattal rendelkezik.
Az IP40 védelem elsősorban beltéri alkalmazásokhoz megfelelő. A gyártó tájékoztatása szerint falba süllyesztett beépítés esetén az IP40 védettség nyitott ajtónál is biztosítható, amennyiben legalább IP40 védettségű készülékeket és a megfelelő modultakaró profilt alkalmazzák.
IK08 mechanikai ellenállás
A burkolat mechanikai ütésállósága IK08.
Ez fokozott mechanikai ellenállást biztosít a kiselosztónak a hétköznapi használat során előforduló ütések és mechanikai behatások ellen.
400 V névleges feszültség
A kiselosztó névleges feszültsége:
400 V
Névleges árama:
125 A
Szigetelési feszültsége:
750 V
Ezek az értékek magának az elosztószekrénynek a névleges jellemzői. A komplett villamos elosztás megengedett terhelhetőségét mindig a beépített készülékek, vezetékek, csatlakozások és a rendszer kialakítása együttesen határozza meg.
Halogénmentes alapanyag
A kiselosztó alapanyaga az EN 60754-2 követelményeinek megfelelően halogénmentes.
Ez különösen előnyös lehet olyan épületvillamossági alkalmazásokban, ahol a felhasznált anyagok tűz esetén történő viselkedése és füstgázképződése is fontos szempont.
650 °C-os izzóhuzalos vizsgálat
A termék 650 °C-os izzóhuzalos vizsgálattal rendelkezik.
A golyós nyomópróba alapján meghatározott hőállóság 70 °C.
-15 és +60 °C közötti üzemi hőmérséklet
A gyártó által meghatározott üzemi hőmérséklet-tartomány:
-15 °C – +60 °C
Ez megfelelő tartományt biztosít a legtöbb szokásos beltéri épületvillamossági alkalmazáshoz.
Kompakt méret
A 8 modulos kiselosztó külső méretei:
248 × 195 × 107 mm
A kompakt kialakításnak köszönhetően kisebb lakossági és kereskedelmi elosztásokhoz is praktikus választás.
Sorkapocs beépítési lehetőség
A kiselosztóba a gyártói adatok szerint maximum 1 × 8 modulos sorkapocsegység építhető be.
A megfelelő sorkapocs kiválasztásánál figyelembe kell venni a GEWISS 40 CDI rendszer kompatibilitási előírásait.
Tartozék modultakaró profil
A gyártó a 8 modulos elosztószekrényhez 6,5 modul hosszúságú modultakaró profilt mellékel.
A profil ollóval félmodulos elemekre osztható, így a nem használt modulhelyek megfelelően lezárhatók.
A csomagolás ezen kívül áramkörjelölő címkéket és bevakolás elleni karton védőfedelet is tartalmaz.
Több elosztó egymás mellé építhető
A GEWISS 8 és 12 modulos 40 CDI elosztószekrényei a megfelelő GW40425 csatlakozóelem segítségével egymás mellé illeszthetők.
Ez lehetőséget biztosít nagyobb vagy funkcionálisan elkülönített villamos elosztások kialakítására.
Felhasználási területek
A GEWISS GW40285TB használható többek között:
- lakások villamos elosztásához,
- családi házakban,
- irodákban,
- üzlethelyiségekben,
- kisebb kereskedelmi létesítményekben,
- felújítások során,
- új építésű ingatlanokban,
- világítási és dugalj áramkörök védelmi készülékeinek elhelyezésére,
- egyéb moduláris DIN-sínes készülékek beépítésére.
Főbb jellemzők
- 40 CDI sorozat
- Süllyesztett kiselosztó
- Falazott falba történő beépítés
- 8 DIN-modul
- 1 × 8 modulos kialakítás
- Fehér kivitel
- Teli ajtó
- IP40 védettség
- IK08 ütésállóság
- 400 V névleges feszültség
- 125 A névleges áram
- 750 V szigetelési feszültség
- II. érintésvédelmi osztály
- Halogénmentes alapanyag
- 650 °C izzóhuzalos vizsgálat
- -15 – +60 °C üzemi hőmérséklet
- 248 × 195 × 107 mm külső méret
- Sorkapocs beépítési lehetőség
- Modultakaró profillal
- Áramkörjelölő címkékkel
- Bevakolás elleni védőfedéllel
Műszaki adatok
- Gyártó: GEWISS
- Termékcsalád: 40 CDI
- Gyártói cikkszám: GW40285TB
- Terméktípus: süllyesztett kiselosztó
- Modulok száma: 8
- Modulsorok: 1 × 8
- Modulrendszer: EN 50022 / DIN 35
- Beépítési mód: süllyesztett
- Alkalmazható fal: falazott
- Ajtó: teli
- Szín: fehér
- IP védettség: IP40
- Mechanikai ütésállóság: IK08
- Érintésvédelmi osztály: II, IEC 61140 szerint
- Névleges feszültség: 400 V
- Névleges áram: 125 A
- Szigetelési feszültség: 750 V
- Kimenő/disszipálható teljesítmény: 19 W
- Izzóhuzalos vizsgálat: 650 °C
- Hőállóság golyós nyomópróba szerint: 70 °C
- Üzemi hőmérséklet: -15 – +60 °C
- Alapanyag: halogénmentes, EN 60754-2 szerint
- Külső méret: 248 × 195 × 107 mm
- Maximálisan beépíthető sorkapocs: 1 × 8 modul
- Szabványok: EN 60670-1, IEC 60670-24, CEI 23-49
- Vámtarifaszám: 85381000
Gyakori kérdések
Hány modulos a GEWISS GW40285TB?
A kiselosztó 8 DIN-modul befogadására alkalmas, egy sorban.
Falon kívüli vagy süllyesztett?
Süllyesztett kivitelű, tehát a falba kell beépíteni.
Gipszkarton falba szerelhető?
Ezt a konkrét változatot a GEWISS falazott falhoz határozza meg. Gipszkarton falhoz a 40 CDI sorozat megfelelő, kifejezetten erre készült változatát kell választani.
Van hozzá ajtó?
Igen. A GW40285TB fehér, teli ajtóval rendelkezik.
Átlátszó az ajtaja?
Nem. Ez a változat teli, nem átlátszó ajtóval készül.
Milyen IP védettségű?
A kiselosztó IP40 védettségű.
Milyen ütésállóságú?
Mechanikai ellenállása IK08.
Mekkora a névleges feszültsége?
A névleges feszültség 400 V.
Mekkora a névleges árama?
A gyártó 125 A névleges áramerősséget ad meg a kiselosztóhoz.
Ez azt jelenti, hogy minden beépített készülék 125 A-rel terhelhető?
Nem. A 125 A a kiselosztó gyártói névleges értéke. A komplett rendszer tényleges terhelhetőségét a beépített készülékek, vezetékek, sorkapcsok és a teljes villamos kialakítás határozza meg.
Mekkora a kiselosztó?
Külső mérete 248 × 195 × 107 mm.
Halogénmentes?
Igen. A gyártó szerint az alkalmazott alapanyag EN 60754-2 szerinti halogénmentes.
Milyen hőmérsékleten használható?
A megadott üzemi hőmérséklet -15 °C és +60 °C között van.
Van hozzá modultakaró?
Igen. A csomag 6,5 modulos modultakaró profilt tartalmaz, amely szükség szerint félmodulos elemekre vágható.
Mit tartalmaz még a csomag?
A gyártó szerint modultakaró profil, áramkörjelölő címkék és bevakolás elleni karton védőfedél is található a csomagolásban.
Lehet két elosztót egymás mellé építeni?
Igen. A 8 és 12 modulos 40 CDI elosztók a külön beszerezhető GW40425 csatlakozóelem segítségével egymás mellé illeszthetők.
Mi a gyártói cikkszáma?
A termék GEWISS cikkszáma GW40285TB.
