Finder 72.B1.1.000.0501 úszó szintkapcsoló, 1 váltóérintkező (1 CO), 10 A (cos φ = 1) / 8 A (cos φ = 0,6), 250 V AC, úszókapcsoló erősen szennyezett szennyvíz szintszabályozásához - 72B110000501

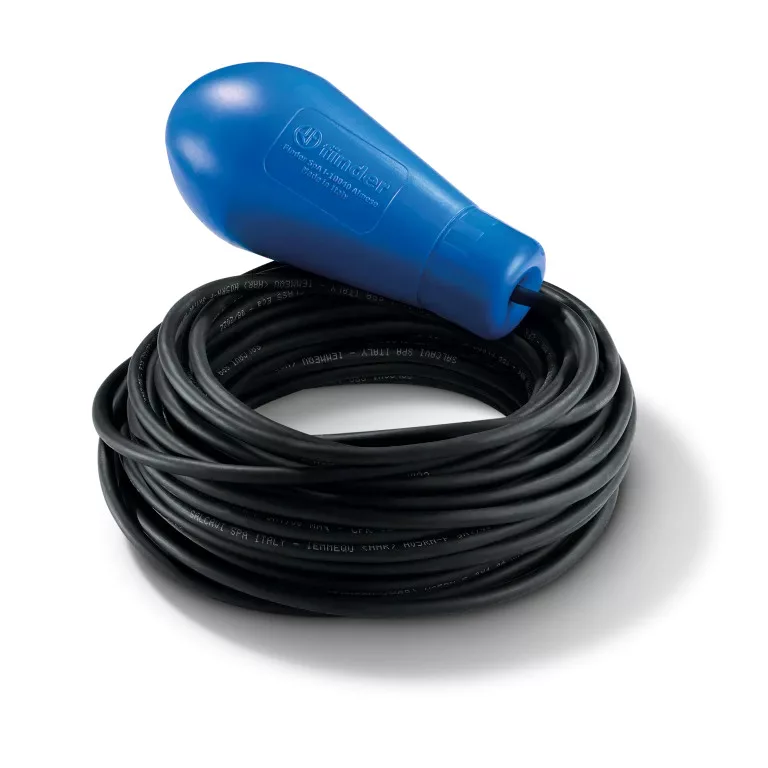

Finder 72.B1.1.000.0501 úszó szintkapcsoló – 5 m kábel, 1 váltóérintkező (1 CO)

A Finder 72.B1.1.000.0501 a gyártó 72-es sorozatába tartozó úszókapcsoló erősen szennyezett szennyvíz szintszabályozásához. A folyadékban lebegő úszóház dőlésszöge kapcsolja az érintkezőt: ha a folyadékszint megemeli vagy leengedi az úszót, a beépített érintkező átvált. Így a szint szabályozásához nem kell külön érzékelő és tápegység, a kapcsoló közvetlenül a szivattyú vezérlőkörébe köthető.

A kimenet 1 váltóérintkező (1 CO), terhelhetősége 10 A (cos φ = 1) / 8 A (cos φ = 0,6) 250 V AC-on, egyenfeszültségen 6 A - 30 V DC. A legkisebb kapcsolható terhelés 1200 mW (12 V / 100 mA), az érintkezőanyag AgNi. A készülék IP 68 védettségű, a megengedett folyadékhőmérséklet +45 °C, a megengedett nyomás 10 bar.

A kábel hossza 5 m, külső szigetelésének anyaga polikloroprén (H05 RN-F), TÜV-tanúsítvánnyal. Az úszóház anyaga polietilén (PET). A bekötés iránya dönti el a működést: a fekete és a barna ér bekötésével ürítési, a barna és a kék ér bekötésével töltési funkciót kapunk; a fel nem használt eret szigetelni kell.

A készülék mérete 170 × 81,2 × 81,2 mm (magasság × szélesség × mélység). Mindkét funkcióhoz 2 darab szükséges. Tipikus alkalmazása: erősen szennyezett szennyvíz szintjének szabályozása.

Fő műszaki jellemzők

• Gyártói cikkszám: 72.B1.1.000.0501
• Termékcsalád: Finder 72-es sorozat
• Típus: 72.B1 úszókapcsoló erősen szennyezett szennyvíz szintszabályozásához
• Érintkezők kialakítása: 1 váltóérintkező (1 CO)
• Tartós határáram: 10 A (cos φ = 1) / 8 A (cos φ = 0,6)
• Névleges feszültség: 250 V AC
• Legkisebb kapcsolható terhelés: 1200 mW (12 V / 100 mA)
• Max. kapcsolási áram DC-1: 6 A - 30 V DC
• Érintkezőanyag: AgNi
• Kábelhossz: 5 m
• Kábel külső szigetelésének anyaga: polikloroprén (H05 RN-F), TÜV-tanúsítvánnyal
• Úszóház anyaga: polietilén (PET)
• Max. folyadékhőmérséklet: +45 °C
• Max. nyomás: 10 bar
• Védettség: IP 68
• Méretek (magasság × szélesség × mélység): 170 × 81,2 × 81,2 mm
• Szükséges darabszám: mindkét funkcióhoz 2 darab szükséges

Tipikus felhasználási területek

• Erősen szennyezett szennyvíz szintjének szabályozása
• Szivattyúk automatikus indítása és leállítása a folyadékszint szerint
• Tartályok és aknák szárazon futás elleni védelme
• Ürítési funkció: a szivattyú a felső szinten indul, az alsón áll le
• Töltési funkció: a szivattyú az alsó szinten indul, a felsőn áll le
• Beépítés 5 m kábelhosszal, IP 68 védettséggel

Gyakori kérdések

Hogyan működik az úszókapcsoló?

A folyadékban lebegő úszóház a szint változásával megdől, és a benne lévő érintkező átvált. A szint szabályozásához nem kell külön érzékelő vagy tápegység: a kapcsoló közvetlenül a szivattyú vezérlőkörébe köthető. A kimenet 1 váltóérintkező (1 CO), terhelhetősége 10 A (cos φ = 1) / 8 A (cos φ = 0,6) 250 V AC-on.

Ürítésre vagy töltésre való?

Mindkettőre: a funkciót a bekötés dönti el. A fekete és a barna ér bekötésekor az érintkező akkor nyit, amikor az úszó lefelé mutat, és akkor zár, amikor felfelé – ez az ürítési funkció. A barna és a kék ér bekötésekor fordítva működik, ez a töltési funkció. A fel nem használt eret szigetelni kell. Mindkét funkcióhoz 2 darab szükséges.

Milyen folyadékhoz való?

Ez a kivitel erősen szennyezett szennyvíz szintjének szabályozása céljára készül. A kábel külső szigetelése polikloroprén (H05 RN-F), TÜV-tanúsítvánnyal, az úszóház anyaga polietilén (PET). A megengedett folyadékhőmérséklet +45 °C, a megengedett nyomás 10 bar.

Milyen hosszú a kábel?

A kábel hossza 5 m. A sorozatban 5, 10, 15 és 20 m hosszú kivitel érhető el, a kábelhosszat a beépítési mélységhez és a vezérlőszekrény távolságához kell választani. A készülék mérete 170 × 81,2 × 81,2 mm (magasság × szélesség × mélység).

Hány darab kell egy szivattyúvezérléshez?

Ennél a típusnál mindkét funkcióhoz 2 darab szükséges: az egyik a felső, a másik az alsó kapcsolási szintet adja, így a szivattyú a két szint között ciklikusan jár. A 72.A1-es típusnál a hiszterézis a kábelre rögzíthető ellensúllyal is beállítható, ezért ott egy darab is elég.

Milyen védettségű?

A készülék IP 68 védettségű, tehát tartós merülésre alkalmas. A megengedett folyadékhőmérséklet +45 °C, a megengedett nyomás 10 bar. Az úszóház anyaga polietilén (PET).
