Finder 72.A1.1.000.0502 úszó szintkapcsoló, 1 váltóérintkező (1 CO), 10 A (cos φ = 1) / 8 A (cos φ = 0,6), 250 V AC, merülő beépítés - 72A110000502

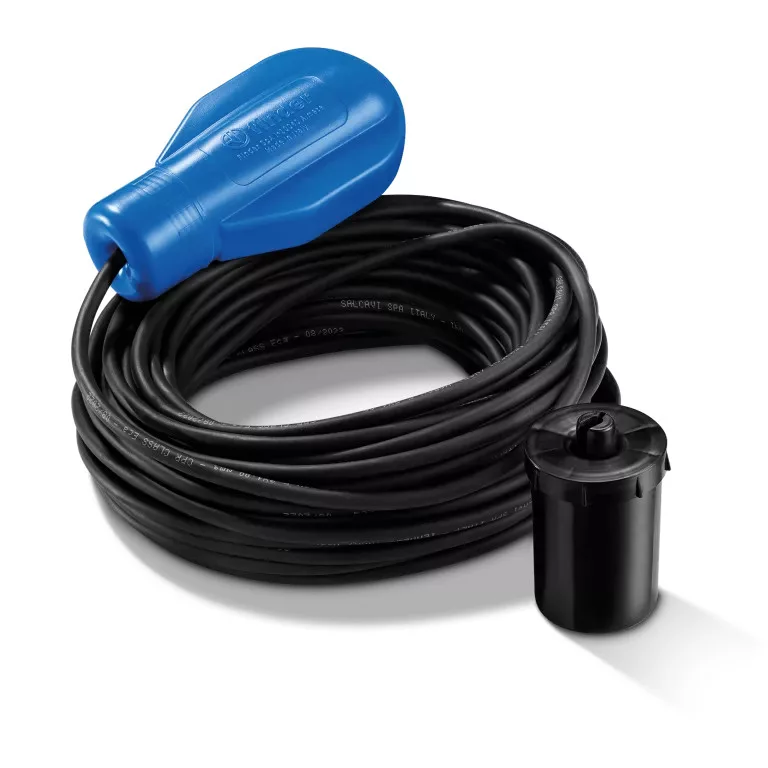

Finder 72.A1.1.000.0502 úszó szintkapcsoló – 5 m kábel, 1 váltóérintkező (1 CO)

A Finder 72.A1.1.000.0502 a gyártó 72-es sorozatába tartozó úszókapcsoló folyékony élelmiszerek és ivóvíz szintszabályozásához. A folyadékban lebegő úszóház dőlésszöge kapcsolja az érintkezőt: ha a folyadékszint megemeli vagy leengedi az úszót, a beépített érintkező átvált. Így a szint szabályozásához nem kell külön érzékelő és tápegység, a kapcsoló közvetlenül a szivattyú vezérlőkörébe köthető.

A kimenet 1 váltóérintkező (1 CO), terhelhetősége 10 A (cos φ = 1) / 8 A (cos φ = 0,6) 250 V AC-on, egyenfeszültségen 6 A - 30 V DC. A legkisebb kapcsolható terhelés 1200 mW (12 V / 100 mA), az érintkezőanyag AgNi. A készülék IP 68 védettségű, a megengedett folyadékhőmérséklet +45 °C, a megengedett nyomás 10 bar.

A kábel hossza 5 m, külső szigetelésének anyaga EPDM (etilén-propilén-dién monomer), ivóvízre vonatkozó ACS-tanúsítvánnyal. Az úszóház anyaga polietilén (PET). A bekötés iránya dönti el a működést: a fekete és a barna ér bekötésével ürítési, a barna és a kék ér bekötésével töltési funkciót kapunk; a fel nem használt eret szigetelni kell.

A termék tartozéka egy 110 g-os ellensúly, amely a kábelre rögzíthető. Az ellensúly helyzetével állítható be a kapcsolási hiszterézis, vagyis a folyadék felső és alsó kapcsolási pontja közötti különbség.

A készülék mérete 146,2 × 75 × 25 mm (magasság × szélesség × mélység). Mindkét funkcióhoz 1 darab szükséges. Tipikus alkalmazása: folyékony élelmiszerek és ivóvíz, valamint magas klór- vagy sótartalmú vizes medencék szintszabályozása.

Fő műszaki jellemzők

• Gyártói cikkszám: 72.A1.1.000.0502
• Termékcsalád: Finder 72-es sorozat
• Típus: 72.A1 úszókapcsoló folyékony élelmiszerek és ivóvíz szintszabályozásához
• Érintkezők kialakítása: 1 váltóérintkező (1 CO)
• Tartós határáram: 10 A (cos φ = 1) / 8 A (cos φ = 0,6)
• Névleges feszültség: 250 V AC
• Legkisebb kapcsolható terhelés: 1200 mW (12 V / 100 mA)
• Max. kapcsolási áram DC-1: 6 A - 30 V DC
• Érintkezőanyag: AgNi
• Kábelhossz: 5 m
• Kábel külső szigetelésének anyaga: EPDM (etilén-propilén-dién monomer), ivóvízre vonatkozó ACS-tanúsítvánnyal
• Úszóház anyaga: polietilén (PET)
• Max. folyadékhőmérséklet: +45 °C
• Max. nyomás: 10 bar
• Ellensúly: a termék tartozéka, 110 g, a kábelre rögzítendő
• Védettség: IP 68
• Méretek (magasság × szélesség × mélység): 146,2 × 75 × 25 mm
• Szükséges darabszám: mindkét funkcióhoz 1 darab szükséges

Tipikus felhasználási területek

• Folyékony élelmiszerek és ivóvíz, valamint magas klór- vagy sótartalmú vizes medencék szintszabályozása
• Szivattyúk automatikus indítása és leállítása a folyadékszint szerint
• Tartályok és aknák szárazon futás elleni védelme
• Ürítési funkció: a szivattyú a felső szinten indul, az alsón áll le
• Töltési funkció: a szivattyú az alsó szinten indul, a felsőn áll le
• Beépítés 5 m kábelhosszal, IP 68 védettséggel

Gyakori kérdések

Hogyan működik az úszókapcsoló?

A folyadékban lebegő úszóház a szint változásával megdől, és a benne lévő érintkező átvált. A szint szabályozásához nem kell külön érzékelő vagy tápegység: a kapcsoló közvetlenül a szivattyú vezérlőkörébe köthető. A kimenet 1 váltóérintkező (1 CO), terhelhetősége 10 A (cos φ = 1) / 8 A (cos φ = 0,6) 250 V AC-on.

Ürítésre vagy töltésre való?

Mindkettőre: a funkciót a bekötés dönti el. A fekete és a barna ér bekötésekor az érintkező akkor nyit, amikor az úszó lefelé mutat, és akkor zár, amikor felfelé – ez az ürítési funkció. A barna és a kék ér bekötésekor fordítva működik, ez a töltési funkció. A fel nem használt eret szigetelni kell. Mindkét funkcióhoz 1 darab szükséges.

Milyen folyadékhoz való?

Ez a kivitel folyékony élelmiszerek és ivóvíz, valamint magas klór- vagy sótartalmú vizes medencék szintszabályozása céljára készül. A kábel külső szigetelése EPDM (etilén-propilén-dién monomer), ivóvízre vonatkozó ACS-tanúsítvánnyal, az úszóház anyaga polietilén (PET). A megengedett folyadékhőmérséklet +45 °C, a megengedett nyomás 10 bar.

Milyen hosszú a kábel?

A kábel hossza 5 m. A sorozatban 5, 10, 15 és 20 m hosszú kivitel érhető el, a kábelhosszat a beépítési mélységhez és a vezérlőszekrény távolságához kell választani. A készülék mérete 146,2 × 75 × 25 mm (magasság × szélesség × mélység).

Mire való az ellensúly?

A 110 g-os ellensúly a termék tartozéka, a kábelre rögzítendő. A helyzetével állítható be a kapcsolási hiszterézis: minél távolabb kerül az úszótól, annál nagyobb a felső és az alsó kapcsolási szint közötti különbség, tehát annál ritkábban indul a szivattyú.

Milyen védettségű?

A készülék IP 68 védettségű, tehát tartós merülésre alkalmas. A megengedett folyadékhőmérséklet +45 °C, a megengedett nyomás 10 bar. Az úszóház anyaga polietilén (PET).
