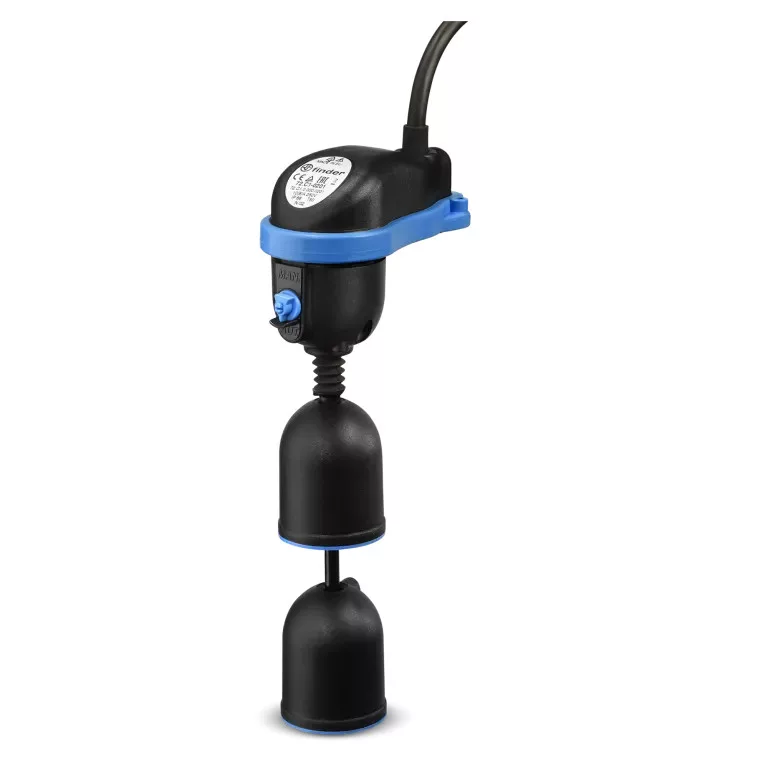

Finder 72.C1.0.000.0201 úszó szintkapcsoló, 1 váltóérintkező (1 CO), 10 A (cos φ = 1) / 8 A (cos φ = 0,6), 250 V AC, úszókapcsoló helytakarékos kivitelben, kézi kapcsolóval - 72C100000201

Finder 72.C1.0.000.0201 úszó szintkapcsoló – 2 m kábel, 1 váltóérintkező (1 CO)

A Finder 72.C1.0.000.0201 a gyártó 72-es sorozatába tartozó úszókapcsoló helytakarékos kivitelben, kézi kapcsolóval. A folyadékban lebegő úszóház dőlésszöge kapcsolja az érintkezőt: ha a folyadékszint megemeli vagy leengedi az úszót, a beépített érintkező átvált. Így a szint szabályozásához nem kell külön érzékelő és tápegység, a kapcsoló közvetlenül a szivattyú vezérlőkörébe köthető.

A kimenet 1 váltóérintkező (1 CO), terhelhetősége 10 A (cos φ = 1) / 8 A (cos φ = 0,6) 250 V AC-on, egyenfeszültségen 6 A - 30 V DC. A legkisebb kapcsolható terhelés 1200 mW (12 V / 100 mA), az érintkezőanyag AgNi. A készülék IP 68 védettségű, a megengedett folyadékhőmérséklet +50 °C, a megengedett folyadékmélység 10 m.

A kábel hossza 2 m, külső szigetelésének anyaga polikloroprén (H07 RN-F), TÜV-tanúsítvánnyal. Az úszóház anyaga polipropilén. A bekötés iránya dönti el a működést: a fekete és a barna ér bekötésével ürítési, a barna és a kék ér bekötésével töltési funkciót kapunk; a fel nem használt eret szigetelni kell.

Ez a kivitel helytakarékos, szűk helyen is elfér, és mágneses érintkezővel dolgozik. A készüléken kézi kapcsoló található, amellyel automatikus kapcsolás (BE/KI) és folyamatos kézi bekapcsolás között lehet választani. Az úszók közötti távolság 6…12 cm (állítható) tartományban állítható, ezzel a kapcsolási szintek is beállíthatók.

A készülék mérete 298,5 × 136,1 × 69,6 mm (magasság × szélesség × mélység). Ürítési és töltési funkcióhoz egyaránt használható. Tipikus alkalmazása: folyadékok szintszabályozása szűk helyen, ürítési és töltési funkcióval.

Fő műszaki jellemzők

• Gyártói cikkszám: 72.C1.0.000.0201
• Termékcsalád: Finder 72-es sorozat
• Típus: 72.C1 úszókapcsoló helytakarékos kivitelben, kézi kapcsolóval
• Érintkezők kialakítása: 1 váltóérintkező (1 CO)
• Tartós határáram: 10 A (cos φ = 1) / 8 A (cos φ = 0,6)
• Névleges feszültség: 250 V AC
• Legkisebb kapcsolható terhelés: 1200 mW (12 V / 100 mA)
• Max. kapcsolási áram DC-1: 6 A - 30 V DC
• Érintkezőanyag: AgNi
• Kábelhossz: 2 m
• Kábel külső szigetelésének anyaga: polikloroprén (H07 RN-F), TÜV-tanúsítvánnyal
• Úszóház anyaga: polipropilén
• Max. folyadékhőmérséklet: +50 °C
• Max. folyadékmélység: 10 m
• Az úszók között beállítható távolság: 6…12 cm (állítható)
• Kézi kapcsoló: automatikus kapcsolás (BE/KI) vagy kézi üzem (folyamatos BE)
• Érintkező típusa: mágneses érintkező
• Védettség: IP 68
• Méretek (magasság × szélesség × mélység): 298,5 × 136,1 × 69,6 mm
• Szükséges darabszám: ürítési és töltési funkcióhoz egyaránt használható

Tipikus felhasználási területek

• Folyadékok szintszabályozása szűk helyen, ürítési és töltési funkcióval
• Szivattyúk automatikus indítása és leállítása a folyadékszint szerint
• Tartályok és aknák szárazon futás elleni védelme
• Ürítési funkció: a szivattyú a felső szinten indul, az alsón áll le
• Töltési funkció: a szivattyú az alsó szinten indul, a felsőn áll le
• Beépítés 2 m kábelhosszal, IP 68 védettséggel

Gyakori kérdések

Hogyan működik az úszókapcsoló?

A folyadékban lebegő úszóház a szint változásával megdől, és a benne lévő érintkező átvált. A szint szabályozásához nem kell külön érzékelő vagy tápegység: a kapcsoló közvetlenül a szivattyú vezérlőkörébe köthető. A kimenet 1 váltóérintkező (1 CO), terhelhetősége 10 A (cos φ = 1) / 8 A (cos φ = 0,6) 250 V AC-on.

Ürítésre vagy töltésre való?

Mindkettőre: a funkciót a bekötés dönti el. A fekete és a barna ér bekötésekor az érintkező akkor nyit, amikor az úszó lefelé mutat, és akkor zár, amikor felfelé – ez az ürítési funkció. A barna és a kék ér bekötésekor fordítva működik, ez a töltési funkció. A fel nem használt eret szigetelni kell. Ürítési és töltési funkcióhoz egyaránt használható.

Milyen folyadékhoz való?

Ez a kivitel folyadékok szintszabályozása szűk helyen, ürítési és töltési funkcióval céljára készül. A kábel külső szigetelése polikloroprén (H07 RN-F), TÜV-tanúsítvánnyal, az úszóház anyaga polipropilén. A megengedett folyadékhőmérséklet +50 °C.

Milyen hosszú a kábel?

A kábel hossza 2 m. A sorozatban 2 m hosszú kivitel érhető el, a kábelhosszat a beépítési mélységhez és a vezérlőszekrény távolságához kell választani. A készülék mérete 298,5 × 136,1 × 69,6 mm (magasság × szélesség × mélység).

Mire való a kézi kapcsoló?

A kézi kapcsolóval automatikus üzem (BE/KI a folyadékszint szerint) és folyamatos kézi bekapcsolás között lehet váltani. Ez üzembe helyezésnél és karbantartásnál hasznos, amikor a szivattyút a szinttől függetlenül kell járatni. Az úszók közötti távolság 6…12 cm (állítható).

Milyen védettségű?

A készülék IP 68 védettségű, tehát tartós merülésre alkalmas. A megengedett folyadékhőmérséklet +50 °C, a megengedett folyadékmélység 10 m. Az úszóház anyaga polipropilén.
