Finder 34.51.7.060.0010 ultravékony printrelé, 1 váltóérintkező (1 CO), 6 A, 60 V DC (érzékeny DC-tekercs) - 345170600010

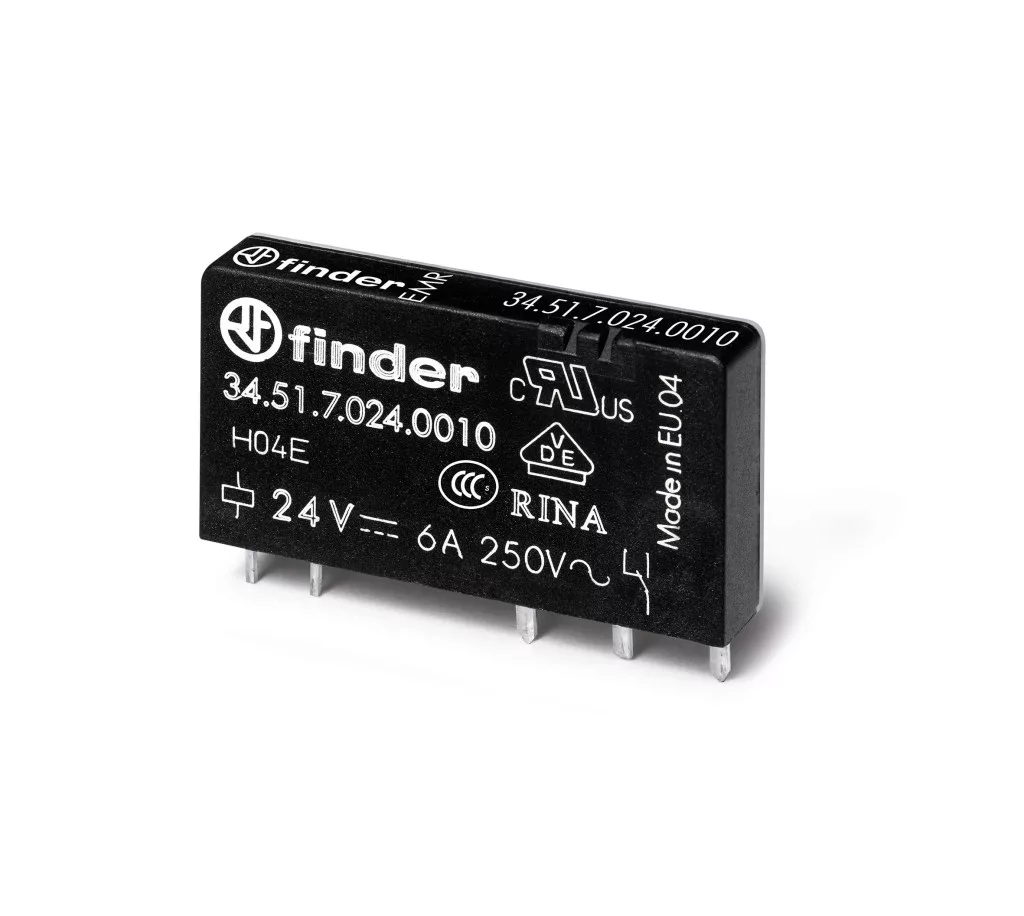

Finder 34.51.7.060.0010 – ultravékony printrelé, 1 váltóérintkező, 6 A

A Finder 34.51.7.060.0010 ultravékony, mindössze 5 mm széles printrelé egy váltóérintkezővel és 6 A tartós határárammal. Közvetlenül NYÁK-ba forrasztható, vagy a 93-as sorozat foglalataiba dugaszolható – ez utóbbi esetben DIN-sínre is szerelhető, csavaros, húzórugós vagy push in csatlakozású foglalattal.

A tekercs 60 V DC vezérlésre készült, érzékeny kivitelben: névleges teljesítménye mindössze 0,17 W, így közvetlenül vezérelhető elektronikus kimenetről is. A működési tartomány (0,7…1,5) UN, a tekercsellenállás 19 700 Ω, az áramfelvétel 3 mA. A 93-as sorozat megfelelő foglalataival AC- és DC-tekercsfeszültséggel egyaránt vezérelhető.

A tekercs és az érintkezők között 8 mm-es légköz és kúszóáramút, valamint 6 kV (1,2/50 µs) lökőfeszültség-állóság van, ami megerősített szigetelésnek felel meg. Az érintkezőanyag kadmiummentes AgNi.

Fő műszaki jellemzők

• Gyártói cikkszám: 34.51.7.060.0010
• Termékcsalád: Finder 34-es sorozat
• Típus: 34.51 ultravékony print-/dugaszolható relé
• Érintkezők kialakítása: 1 váltóérintkező (1 CO)
• Tartós határáram / max. bekapcsolási áram: 6/10 A
• Névleges / max. kapcsolási feszültség: 250 V AC / 400 V AC
• Max. terhelhetőség AC-1 / AC-15 (230 V AC): 1500 VA / 300 VA
• Egyfázisú motorterhelés AC-3 (230 V AC): 0,185 kW
• Max. kapcsolási áram DC-1 (24/110/220 V): 6 / 0,2 / 0,12 A
• Legkisebb kapcsolható terhelés: 500 mW (12 V / 10 mA)
• Érintkezőanyag: AgNi (kadmiummentes)
• Tekercsfeszültség: 60 V DC (érzékeny DC-tekercs)
• Tekercs működési tartománya: 42…90 V – (0,7…1,5) UN
• Tekercsellenállás / névleges tekercsáram: 19 700 Ω / 3 mA
• Névleges tekercsteljesítmény: 0,17 W
• Tartási / elejtési feszültség: 0,4 UN / 0,05 UN
• Beépítési szélesség: 5 mm
• Mechanikai élettartam (DC): 10 000 000 ciklus
• Villamos élettartam (AC-1): 60 000 ciklus
• Meghúzási / elejtési idő: 5 ms / 3 ms
• Lökőfeszültség-állóság a tekercs és az érintkezők között: 6 kV (8 mm)
• Dielektromos szilárdság a nyitott érintkezők között: 1000 V AC
• Szigetelés a tekercs és az érintkezők között: megerősített szigetelés, 4000 V AC dielektromos szilárdság
• Környezeti hőmérséklet: -40…+85 °C
• Védettség: RT II
• Méretek (magasság × szélesség × hosszúság): 15 × 5 × 28 mm
• Szerelés: közvetlenül NYÁK-ba forrasztható vagy a 93-as sorozat foglalataiba dugaszolható; foglalattal 35 mm-es DIN-sínre (EN 60715)

Tipikus felhasználási területek

• Ipari vezérlőszekrények, ahol a NYÁK-helytakarékosság számít
• PLC-kimenetek és beavatkozó szervek közötti csatolás foglalattal
• Sűrűn szerelt relékártyák, 5 mm-es osztással
• Világítási és általános terheléskörök kapcsolása 6 A-ig

Gyakori kérdések

Mit jelent az ultravékony kivitel?

A relé mindössze 5 mm széles, így a NYÁK-on vagy a foglalatsorban lényegesen sűrűbb szerelés lehetséges, mint a hagyományos printrelékkel. A hossza 28 mm, a magassága 15 mm.

Hogyan szerelhető?

Kétféleképpen: közvetlenül NYÁK-ba forrasztva, vagy a 93-as sorozat foglalataiba dugaszolva. Foglalattal 35 mm-es DIN-sínre is felkerül, és a foglalat típusától függően csavaros, húzórugós vagy push in bekötéssel használható.

Milyen tekercsfeszültséget igényel?

A tekercs 60 V DC vezérlésre készült, 42…90 V működési tartománnyal, 19 700 Ω ellenállással és 3 mA áramfelvétellel. A névleges tekercsteljesítmény 0,17 W, tehát elektronikus kimenetről is hajtható.

Mekkora terhelés kapcsolható vele?

A tartós határáram 6 A, az AC-1 terhelhetőség 1500 VA, AC-15 szerint 300 VA. Egyfázisú motorterhelésnél 0,185 kW, a legkisebb kapcsolható terhelés 500 mW (12 V / 10 mA).

Hová és hogyan szerelhető?

közvetlenül NYÁK-ba forrasztható vagy a 93-as sorozat foglalataiba dugaszolható; foglalattal 35 mm-es DIN-sínre (EN 60715). A készülék mérete 15 × 5 × 28 mm.

Milyen környezetben használható?

A környezeti hőmérséklet-tartomány -40…+85 °C, a védettség RT II.
