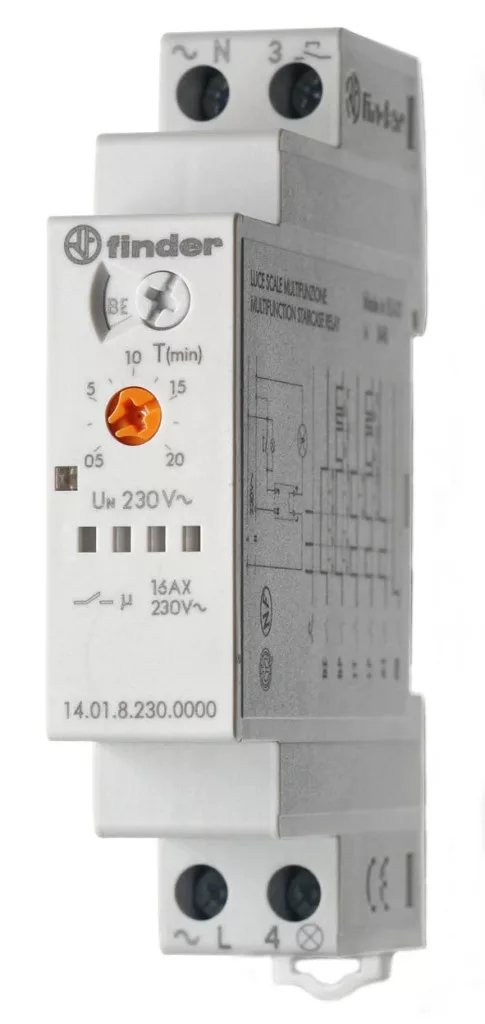

Finder 14.01.8.230.0000 többfunkciós lépcsőházi automata, 1 záróérintkező (1 NO), 16 A, 230 V AC (50/60 Hz), működési tartomány (0,8…1,1) UN, homlokoldali választókapcsolóval - 140182300000

Finder 14.01.8.230.0000 – többfunkciós lépcsőházi automata, 1 záróérintkező, 16 A

A Finder 14.01.8.230.0000 többfunkciós lépcsőházi automata, amely a nyomógomb-impulzus után a beállított ideig bekapcsolva tartja a világítást, majd magától lekapcsolja. A késleltetési idő 30 másodperc és 20 perc között állítható, a homlokoldali választókapcsolóval pedig nyolc működési mód közül lehet választani.

A nyolc üzemmód között szerepel az egyszerű időzítési automatika, a kikapcsolási figyelmeztetéssel működő változat – ilyenkor a lejárat előtt a világítás rövid villanásokkal jelzi, hogy hamarosan lekapcsol, és a nyomógombbal újraindítható –, az időzítés lejárta előtti kikapcsolás lehetősége, az impulzusrelés mód és az állandó világítás.

Külön kiemelendő a szerviz működési mód: a nyomógomb legalább 5 másodperces nyomva tartására a világítás 60 percig folyamatosan bekapcsolva marad. Ez takarításnál, költöztetésnél vagy lépcsőházi javításnál praktikus, és a nyomógomb újbóli hosszú megnyomásával azonnal megszüntethető.

A készülék a feszültség nullátmenetében kapcsol, ami kíméli a fényforrásokat. A bekötés 3 vagy 4 vezetékes lehet automatikus felismeréssel, a vezérlőkörbe legfeljebb 30 glimmlámpás világító nyomógomb köthető. Megjegyzés: hagyományos és kompakt gázkisüléses fényforrások nem elég gyorsak a villanásos kikapcsolási figyelmeztetéshez, ezért ilyen lámpáknál ez a két üzemmód nem javasolt.

Fő műszaki jellemzők

• Gyártói cikkszám: 14.01.8.230.0000
• Termékcsalád: Finder 14-es sorozat
• Típus: 14.01 többfunkciós lépcsőházi automata
• Működési funkciók száma: 8, homlokoldali választókapcsolóval
• Érintkezők kialakítása: 1 záróérintkező (1 NO)
• Beállítható időzítés: 0,5…20 perc
• Szerviz működési mód: 60 perc állandó világítás, 5 s nyomva tartással
• Tartós határáram / max. bekapcsolási áram: 16/30 A (120 A - 5 ms)
• Névleges feszültség: 230 V AC
• Max. terhelhetőség AC-1 / AC-15 (230 V AC): 3700 VA / 750 VA
• Izzó- és halogénlámpa (230 V): 3000 W
• Fénycső elektronikus / hagyományos előtéttel: 1500 W / 1000 W
• Kompakt fénycső és 230 V LED: 600 W
• Kisfeszültségű halogén vagy LED elektronikus / hagyományos előtéttel: 600 W / 1500 W
• Legkisebb kapcsolható terhelés: 1000 mW (10 V / 10 mA)
• Érintkezőanyag: AgSnO2 (kadmiummentes)
• Tápfeszültség: 230 V AC (50/60 Hz), működési tartomány (0,8…1,1) UN
• Névleges teljesítményfelvétel: 3 VA / 1,2 W
• Villamos élettartam (AC-1): 100 000 kapcsolás
• Világító nyomógombok max. száma: 30 db (≤ 1 mA)
• Nyomógombokig megengedett kábelhossz: 200 m
• Vezérlőimpulzus max. időtartama: 100% ED
• Dielektromos szilárdság a nyitott érintkezők között: 1000 V AC
• Hőleadás a környezet felé: 1,2 W terhelőáram nélkül, 2 W tartós határáramnál
• Környezeti hőmérséklet: -10…+60 °C
• Védettség: IP 20
• Beépítési szélesség: 17,5 mm
• Méretek (magasság × szélesség × mélység): 88,8 × 17,5 × 60,8 mm
• Szerelés: 35 mm-es DIN-sínre (EN 60715)
• Csatlakozás: csavaros, vezetékcsupaszítási hossz 10 mm
• Max. beköthető vezeték-keresztmetszet: tömör 1 x 6 / 2 x 4 mm², sodrott 1 x 4 / 2 x 2,5 mm²
• Meghúzási nyomaték: 0,8 Nm

Tipikus felhasználási területek

• Lépcsőházi és folyosói világítás időzített vezérlése
• Társasházi közlekedők, pincék és tárolók világítása
• Irodaházak és szállodák folyosóvilágítása
• Meglévő nyomógombos installáció automatikussá tétele

Gyakori kérdések

Mi az a kikapcsolási figyelmeztetés?

A beállított világítási idő letelte után a világítás egyszer, majd 10 másodperc múlva kétszer röviden megszakad, és újabb 10 másodperc múlva kapcsol le. Így van idő a nyomógombbal újraindítani az időzítést, mielőtt sötét lesz.

Mire jó a szerviz működési mód?

A nyomógomb legalább 5 másodperces nyomva tartására a világítás 60 percig folyamatosan bekapcsolva marad – takarításhoz, javításhoz vagy költözéshez. Ismételt hosszú megnyomással azonnal kikapcsolható.

Milyen hosszú időzítés állítható be?

A késleltetési idő 30 másodperctől 20 percig állítható a készülék homlokoldalán.

Használható LED-es világítással?

Igen, 230 V-os LED-ből 600 W kapcsolható. A készülék a feszültség nullátmenetében kapcsol, ami kíméli a fényforrásokat. Gázkisüléses lámpáknál viszont a villanásos kikapcsolási figyelmeztetés nem javasolt, mert azok nem elég gyors működésűek.

Hová és hogyan szerelhető?

35 mm-es DIN-sínre (EN 60715). A készülék mérete 88,8 × 17,5 × 60,8 mm.

Milyen környezetben használható?

A környezeti hőmérséklet-tartomány -10…+60 °C, a védettség IP 20.
