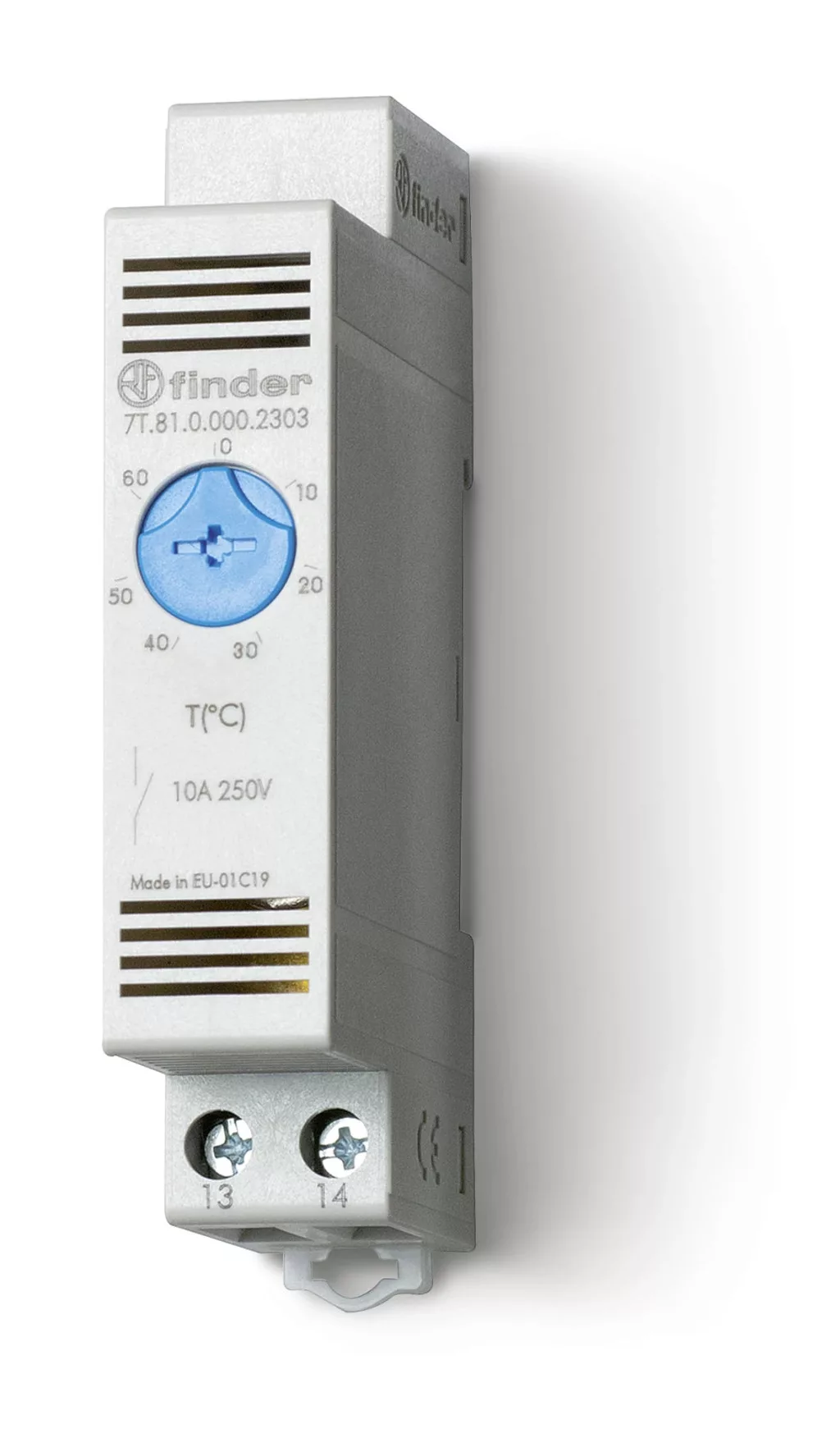

Finder 7T.81.0.000.2303 termosztát, 1 záróérintkező (1 NO), 10/20 A, nem igényel tápfeszültséget, bimetálos, a szellőztetés kapcsolása, 35 mm-es DIN-sínre, csavaros csatlakozás - 7T8100002303

Finder 7T.81.0.000.2303 termosztát – 0…+60 °C, 1 záróérintkező (1 NO), a szellőztetés kapcsolása

A Finder 7T.81.0.000.2303 a gyártó 7T sorozatába tartozó bimetálos termosztát kapcsolószekrényekhez. Rugóelőfeszítéses bimetál érintkezővel dolgozik, ezért tápfeszültséget nem igényel: a kapcsolást maga a hőmérséklet végzi. Ez a kivitel a szellőztetés kapcsolása céljára való.

Az érintkező 1 záróérintkező (1 NO). A záróérintkező a beállított hőmérséklet fölött zár, ezért a szekrényventilátor vagy a szűrős ventilátor bekapcsolására való: melegedéskor indítja a szellőztetést. A beállítható hőmérséklet-tartomány 0…+60 °C, a kikapcsolási hőmérséklet-különbség 7 ± 4 K.

A tartós határáram és a maximális bekapcsolási áram 10/20 A, a névleges és a maximális kapcsolási feszültség 250 V AC / 250 V AC. AC-1 szerint 2500 VA, AC-15 szerint 250 VA terhelhető, egyfázisú motorterhelésnél 1,1 kW, ami közvetlenül elég egy szekrényventilátor vagy fűtés kapcsolásához. Egyenfeszültségen DC-1 szerint 1 / 0,3 / 0,15 A. Az érintkezőanyag AgNi, a villamos élettartam AC-1 terhelésnél 100 000 ciklus.

A készülék 17,5 mm széles, mérete 88,8 × 17,5 × 47,8 mm (magasság × szélesség × mélység), 35 mm-es DIN-sínre szerelhető, a csatlakozás csavaros. A megengedett környezeti hőmérséklet -45…+80 °C — jóval tágabb, mint az elektronikus kiviteleké —, a védettség IP 20.

Fő műszaki jellemzők

• Gyártói cikkszám: 7T.81.0.000.2303
• Termékcsalád: Finder 7T sorozat
• Típus: 7T.81 termosztát kapcsolószekrényekhez
• Felügyelt funkció: hőmérséklet, állítható
• Rendeltetés: a szellőztetés kapcsolása
• Érintkezők kialakítása: 1 záróérintkező (1 NO)
• Tartós határáram / max. bekapcsolási áram: 10/20 A
• Névleges / max. kapcsolási feszültség: 250 V AC / 250 V AC
• Max. terhelhetőség AC-1 / AC-15: 2500 VA / 250 VA
• Egyfázisú motorterhelés AC-3 (230 V AC): 1,1 kW
• Max. kapcsolási áram DC-1 (24/110/220 V): 1 / 0,3 / 0,15 A
• Legkisebb kapcsolható terhelés: 500 mW (12 V / 10 mA)
• Érintkezőanyag: AgNi
• Érzékelés módja: bimetál, rugóelőfeszítéses érintkezőkkel
• Tápfeszültség: nem igényel tápfeszültséget
• Beállítható hőmérséklet-tartomány: 0…+60 °C
• Kikapcsolási hőmérséklet-különbség: 7 ± 4 K
• Villamos élettartam (AC-1): 100 000 ciklus
• Környezeti hőmérséklet: -45…+80 °C
• Védettség: IP 20
• Beköthető vezeték-keresztmetszet: tömör és sodrott vezető 1 x 4 / 2 x 2,5 mm²
• Meghúzási nyomaték / csupaszítási hossz: 0,5 Nm / 9 mm
• Készülékszélesség: 17,5 mm
• Méretek (magasság × szélesség × mélység): 88,8 × 17,5 × 47,8 mm
• Szerelés: 35 mm-es DIN-sínre (EN 60715), csavaros csatlakozás

Tipikus felhasználási területek

• A szellőztetés kapcsolása kapcsolószekrényben, 0…+60 °C beállítási tartományban
• A 7F sorozatú szűrős ventilátorok bekapcsolása melegedéskor
• A szekrényben keletkező hő elvezetésének automatikus indítása
• Tápfeszültséget nem igénylő, önálló hőmérséklet-felügyelet
• Szélsőséges környezet: a készülék -45…+80 °C között üzemel
• Villamos elosztószekrények és gépvezérlő szekrények klímavezérlése

Gyakori kérdések

Hogyan működik, és kell-e hozzá tápfeszültség?

Rugóelőfeszítéses bimetál érintkezővel dolgozik: a hőmérséklet változása hajlítja meg a bimetált, és az kapcsolja az érintkezőt. Tápfeszültségre nincs szüksége, a rendelési számban ezért szerepel nulla a tápfeszültség helyén. Elektronikus, tápfeszültséget igénylő változatra a sorozat 7T.51-es termo-/higrosztátja való, amely a páratartalmat is figyeli.

Fűtéshez vagy szellőztetéshez való?

Szellőztetéshez. Az érintkező 1 záróérintkező (1 NO): a beállított hőmérséklet fölött zár, tehát melegedéskor indítja a ventilátort. Fűtés kapcsolásához a sorozat nyitóérintkezős változata, a 7T.81.0.000.24xx rendelési szám való.

Milyen hőmérséklet-tartományban állítható?

Ez a kivitel 0…+60 °C között állítható. A sorozatban (-20…+40) °C és (-20…+60) °C tartományú változat is elérhető, a rendelési szám utolsó két jegye különbözteti meg őket. A kikapcsolási hőmérséklet-különbség 7 ± 4 K, ez a hiszterézis akadályozza meg a folyamatos kapcsolgatást a beállított érték körül.

Mekkora terhelést kapcsolhat?

A tartós határáram és a maximális bekapcsolási áram 10/20 A, a névleges és a maximális kapcsolási feszültség 250 V AC / 250 V AC. AC-1 szerint 2500 VA, AC-15 szerint 250 VA, egyfázisú motorterhelésnél 1,1 kW — ez közvetlenül elég egy szekrényventilátor vagy fűtés kapcsolásához. Egyenfeszültségen DC-1 szerint 1 / 0,3 / 0,15 A.

Milyen környezetben használható?

A megengedett környezeti hőmérséklet -45…+80 °C, a védettség IP 20. Ez a tartomány jóval tágabb, mint az elektronikus 7T.51-es kivitelé (-25…+60 °C), ezért a bimetálos termosztát fűtetlen és kültéri szekrényekben is használható.

Hogyan kell szerelni?

A készülék 35 mm-es DIN-sínre (EN 60715) szerelhető, 17,5 mm széles, mérete 88,8 × 17,5 × 47,8 mm (magasság × szélesség × mélység). A csatlakozás csavaros, a beköthető keresztmetszet tömör és sodrott vezetőnél 1 x 4 / 2 x 2,5 mm², a meghúzási nyomaték 0,5 Nm, a csupaszítási hossz 9 mm.
