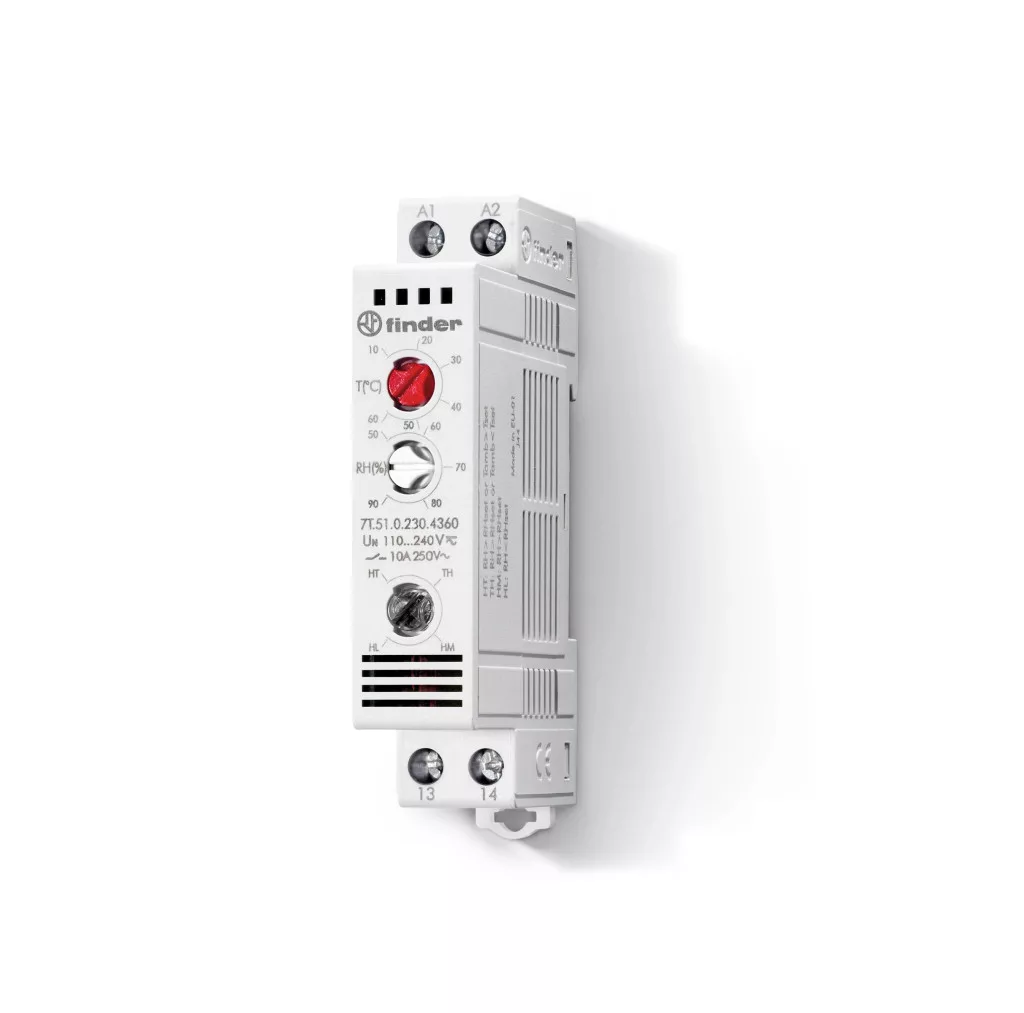

Finder 7T.51.0.230.4360 termo-/higrosztát – hőmérséklet és páratartalom felügyelete, 1 záróérintkező (1 NO)
A Finder 7T.51.0.230.4360 a gyártó 7T sorozatába tartozó elektronikus termo-/higrosztát kapcsolószekrényekhez. Egyszerre figyeli a szekrényen belüli hőmérsékletet és a relatív páratartalmat, és a beállított értékek átlépésekor kapcsolja a kimenetét: így egy készülékkel vezérelhető a szekrény szellőztetése és a páralecsapódás elleni fűtés is.
A bekapcsolási hőmérséklet +10…+60 °C között, a bekapcsolási páratartalom 50…90 % (RH) között állítható. A kikapcsolási hőmérséklet-különbség 4 ± 2 K, a páratartalom-különbség 4 ± 2 %. A beállítás pontossága hőmérsékletnél -1…+3 K, páratartalomnál 5 %. Négy működési mód választható: a HT módban a záróérintkező akkor zár, ha a páratartalom a beállított érték fölé megy vagy a hőmérséklet a beállított érték fölé emelkedik; a TH módban akkor, ha a páratartalom a beállított érték fölé megy vagy a hőmérséklet a beállított érték alá süllyed.
A kimenet 1 záróérintkező (1 NO), tartós határárama 10/15 A, AC-1 szerint 2500 VA, AC-15 szerint 500 VA terhelhető, az érintkezőanyag AgNi. A záróérintkező zárt állapotát LED jelzi. A tápfeszültség (110…240) V AC/DC, a működési tartomány 88…264 V, a teljesítményfelvétel 1,8 VA (50 Hz) / 0,44 W; a készülék tehát váltakozó és egyenfeszültségről egyaránt működik.
A készülék 17,5 mm széles, mérete 88,8 × 17,5 × 47,8 mm (magasság × szélesség × mélység), 35 mm-es DIN-sínre szerelhető, a csatlakozás csavaros. A megengedett környezeti hőmérséklet -25…+60 °C, a védettség IP 20, a villamos élettartam AC-1 terhelésnél 100 000 ciklus.
Fő műszaki jellemzők
- Gyártói cikkszám: 7T.51.0.230.4360
- Termékcsalád: Finder 7T sorozat
- Típus: 7T.51 termo-/higrosztát kapcsolószekrényekhez
- Felügyelt funkció: relatív páratartalom (RH) és hőmérséklet, állítható
- Érintkezők kialakítása: 1 záróérintkező (1 NO)
- Tartós határáram / max. bekapcsolási áram: 10/15 A
- Névleges / max. kapcsolási feszültség: 250 V AC / 400 V AC
- Max. terhelhetőség AC-1 / AC-15: 2500 VA / 500 VA
- Max. kapcsolási áram DC-1 (24/110/220 V): 10 / 0,3 / 0,12 A
- Legkisebb kapcsolható terhelés: 500 mW (12 V / 10 mA)
- Érintkezőanyag: AgNi
- Érzékelés módja: elektronikus
- Tápfeszültség: (110…240) V AC/DC
- Névleges teljesítményfelvétel: 1,8 VA (50 Hz) / 0,44 W
- Tápfeszültség működési tartománya: 88…264 V
- Beállítható hőmérséklet-tartomány: +10…+60 °C
- Kikapcsolási hőmérséklet-különbség: 4 ± 2 K
- Hőmérséklet beállítási pontossága: -1…+3 K
- Bekapcsolási páratartalom-tartomány (RH): 50…90 %
- Kikapcsolási páratartalom-különbség: 4 ± 2 %
- Páratartalom beállítási pontossága: 5 %
- Működési módok: 4 beállítható működési mód (HT, TH és további kombinációk)
- Állapotjelzés: LED, a záróérintkező zárt állapotában világít
- Villamos élettartam (AC-1): 100 000 ciklus
- Környezeti hőmérséklet: -25…+60 °C
- Védettség: IP 20
- Beköthető vezeték-keresztmetszet: tömör és sodrott vezető 1 x 4 / 2 x 2,5 mm²
- Meghúzási nyomaték / csupaszítási hossz: 0,5 Nm / 9 mm
- Készülékszélesség: 17,5 mm
- Méretek (magasság × szélesség × mélység): 88,8 × 17,5 × 47,8 mm
- Szerelés: 35 mm-es DIN-sínre (EN 60715), csavaros csatlakozás
Tipikus felhasználási területek
- Kapcsolószekrények szellőztetésének vezérlése hőmérséklet szerint
- Páralecsapódás elleni védelem: a fűtés bekapcsolása a relatív páratartalom szerint
- A 7F sorozatú szűrős ventilátorok és a 7H sorozatú fűtések kapcsolása
- Hőmérséklet és páratartalom együttes felügyelete egyetlen, 17,5 mm széles készülékkel
- Kültéri és fűtetlen helyen álló szekrények, ahol a hőmérséklet és a pára együtt jelent kockázatot
- Kezelőfelületek és gépvezérlő szekrények klímafelügyelete
Gyakori kérdések
Mit felügyel ez a készülék?
Egyszerre a szekrény belső hőmérsékletét és relatív páratartalmát. A bekapcsolási hőmérséklet +10…+60 °C között, a bekapcsolási páratartalom 50…90 % (RH) között állítható. Négy működési mód választható, ezekkel a kimenet viselkedése a két mért értékhez igazítható.
Mi a különbség a HT és a TH mód között?
A HT módban a 13-14 záróérintkező akkor zár, ha a környezeti páratartalom a beállított érték fölé megy, vagy a hőmérséklet a beállított érték fölé emelkedik — ez a szellőztetés vezérléséhez való. A TH módban akkor zár, ha a páratartalom a beállított érték fölé megy, vagy a hőmérséklet a beállított érték alá süllyed — ez a fűtés kapcsolásához való. Mindkét esetben a tápfeszültség folyamatosan a készüléken van, és a zárt érintkezőt LED jelzi.
Mekkora terhelést kapcsolhat a kimenete?
A kimenet 1 záróérintkező (1 NO), a tartós határáram és a maximális bekapcsolási áram 10/15 A, a névleges és a maximális kapcsolási feszültség 250 V AC / 400 V AC. AC-1 szerint 2500 VA, AC-15 szerint 500 VA terhelhető, egyenfeszültségen DC-1 szerint 10 / 0,3 / 0,12 A. A legkisebb kapcsolható terhelés 500 mW (12 V / 10 mA), az érintkezőanyag AgNi.
Milyen tápfeszültséget igényel?
A tápfeszültség (110…240) V AC/DC, a működési tartomány 88…264 V, a teljesítményfelvétel 1,8 VA (50 Hz) / 0,44 W. A készülék tehát váltakozó és egyenfeszültségről egyaránt működik. A 7T.81-es bimetálos termosztátokkal ellentétben ez elektronikus készülék, ezért tápfeszültséget igényel.
Mekkora a kapcsolási különbség?
A kikapcsolási hőmérséklet-különbség 4 ± 2 K, a kikapcsolási páratartalom-különbség 4 ± 2 %. Ez a hiszterézis akadályozza meg, hogy a kimenet a beállított érték körül folyamatosan kapcsolgasson. A beállítási pontosság hőmérsékletnél -1…+3 K, páratartalomnál 5 %.
Hogyan kell szerelni?
A készülék 35 mm-es DIN-sínre (EN 60715) szerelhető, 17,5 mm széles, mérete 88,8 × 17,5 × 47,8 mm (magasság × szélesség × mélység). A csatlakozás csavaros, a beköthető keresztmetszet tömör és sodrott vezetőnél 1 x 4 / 2 x 2,5 mm², a meghúzási nyomaték 0,5 Nm, a csupaszítási hossz 9 mm. A megengedett környezeti hőmérséklet -25…+60 °C, a védettség IP 20.
