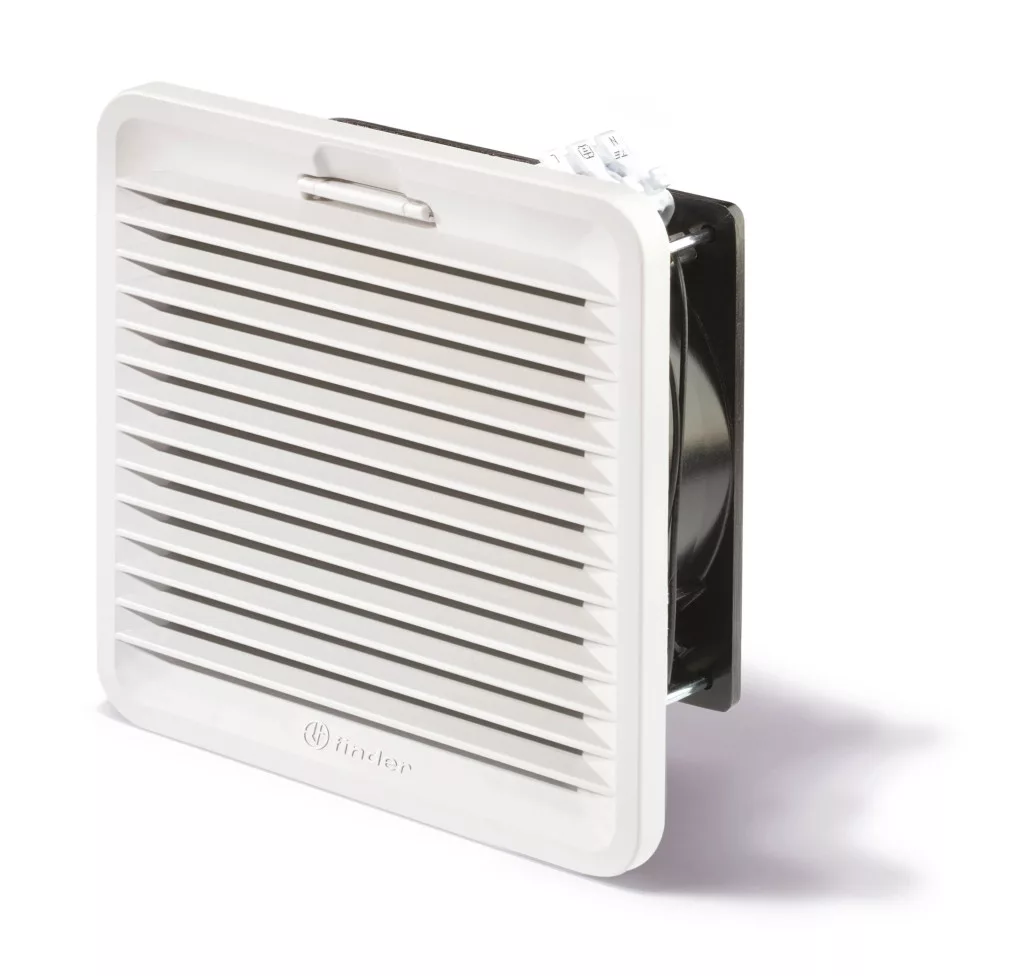

Finder 7F.20.8.230.2055 szűrős szekrényventilátor – 55 m³/h, 2-es építési nagyság, 230 V AC
A Finder 7F.20.8.230.2055 a gyártó 7F sorozatába tartozó, beépített szűrővel szerelt szekrényventilátor. A kapcsolószekrény oldalába vágott nyílásba épül, és friss levegőt fúj a szekrénybe, miközben a beépített szűrőbetét kiszűri a port. Ezzel a szekrényben keletkező hő elvezethető anélkül, hogy a készülékek szennyeződnének.
A légáram szabadkifúvásos üzemben 55/63 m³/h (50/60 Hz); kimeneti szűrővel párosítva 40/45,5 m³/h, mert a kilépő szűrő ellenállása csökkenti az átáramló levegőt. A zajszint 42 dB (A), az élettartam 40 °C-on 50 000 óra. A készülék 2-es építési nagyság, (125+1,0 x 125+1,0) mm beépítési kivágás, tehát a szekrényen ekkora kivágást kell készíteni.
A névleges üzemi feszültség 230 V AC (50/60 Hz), a működési tartomány (0,8…1,1) UN, az áramfelvétel 0,13/0,11 A, a névleges teljesítmény 29/25 W (50/60 Hz). A villamos csatlakozás push in kapcsokkal történik, a beköthető keresztmetszet 0,7…2,5 mm².
Ez a kivitel beltéri alkalmazásra való: a megengedett környezeti hőmérséklet -15…+55 °C, a NEMA szerinti védettség 12-es típus. Az EN 60529 szerinti védettség IP 54, az EN 62262 szerinti ütésállóság IK 08. A ház és a fedél UL94 V-0 minősítésű műanyagból készül, a szűrőbetét szerszám nélkül cserélhető. Az előlap mérete 155 × 155 mm, a beépítési mélység 57,2 + 9 = 66,2 mm.
Fő műszaki jellemzők
- Gyártói cikkszám: 7F.20.8.230.2055
- Termékcsalád: Finder 7F sorozat
- Típus: 7F.20 szűrős szekrényventilátor, szekrénybe befúvó kivitel beltéri alkalmazáshoz
- Építési nagyság: 2-es építési nagyság, (125+1,0 x 125+1,0) mm beépítési kivágás
- Légáram (szabadkifúvásos), 50/60 Hz: 55/63 m³/h
- Légáram kimeneti szűrővel, 50/60 Hz: 40/45,5 m³/h
- Zajszint: 42 dB (A)
- Élettartam 40 °C-on: 50 000 h
- Névleges üzemi feszültség: 230 V AC (50/60 Hz)
- Működési tartomány: (0,8…1,1) UN
- Áramfelvétel, 50/60 Hz: 0,13/0,11 A
- Névleges teljesítmény, 50/60 Hz: 29/25 W
- Készülékház és fedél: UL94 V-0 szerinti műanyag
- Szűrőbetét: G3-as osztály az EN 779 szerint, (80…90) %-os közepes szűrési fok; ISO coarse 55 % az ISO 16890 szerint; műanyagszálas, progresszív felépítésű, hőálló 100 °C-ig, önoltó, F1 égési osztályú (DIN 53438)
- Villamos csatlakozás: push in kapcsok
- Beköthető vezeték-keresztmetszet: 0,7…2,5 mm² (18…14 AWG)
- Környezeti hőmérséklet: -15…+55 °C
- Védettség az EN 60529 szerint: IP 54
- Védettség az EN 62262 szerint: IK 08
- Védettség a NEMA szerint: 12-es típus
- Előlap mérete: 155 × 155 mm
- Beépítési mélység: 57,2 + 9 = 66,2 mm
- Szerelés: a kapcsolószekrény oldalára, kivágásba
Tipikus felhasználási területek
- Kapcsolószekrények szellőztetése 55 m³/h légárammal
- A szekrényben keletkező hő elvezetése a beépített készülékek védelme érdekében
- Porterhelt környezet: a G3 osztályú szűrőbetét kiszűri a beszívott levegő porát
- Beltéri telepítés, -15…+55 °C környezeti hőmérséklet-tartományban
- 2-es építési nagyságú kivágással készült szekrények
- Villamos elosztószekrények, gépvezérlő szekrények és kezelőfelületek szellőztetése
Gyakori kérdések
Mekkora légáramot ad?
Szabadkifúvásos üzemben 55/63 m³/h 50, illetve 60 Hz-en. Ha a szekrény másik oldalán kilépő szűrő van, a légáram 40/45,5 m³/h-re csökken, mert a szűrő ellenállása fékezi az áramlást. A méretezésnél mindig ezzel az értékkel érdemes számolni.
Mekkora kivágás kell hozzá?
A készülék 2-es építési nagyság, (125+1,0 x 125+1,0) mm beépítési kivágás. Az előlap mérete 155 × 155 mm, a beépítési mélység 57,2 + 9 = 66,2 mm, tehát a szekrényben ennyi szabad helyet kell hagyni a ventilátor mögött.
Melyik kilépő szűrő való hozzá?
A szekrény optimális szellőztetéséhez a kilépő szűrőt a ventilátor nagyságához kell választani: ehhez a típushoz a 2-es építési nagyságú kilépő szűrő való, beltéri alkalmazásnál a 7F.02.0.000.2000, kültérinél a 7F.03.0.000.2000 rendelési számmal. Kilépő szűrő nélkül a szekrényben túlnyomás keletkezik, és a ventilátor nem tudja a névleges légáramát adni.
Beltéri vagy kültéri alkalmazásra való?
Ez a 7F.20 típus beltéri alkalmazásra készül: a megengedett környezeti hőmérséklet -15…+55 °C, a NEMA szerinti védettség 12-es típus. Kültéri telepítéshez a 7F.30-as típus való, amely -30…+55 °C-ig és NEMA 3R besorolással használható.
Befúv vagy elszív?
Ez a típus gyárilag szekrénybe befúvásra van beállítva, tehát friss levegőt nyom a szekrénybe. Ha elszívó működésre van szükség, a sorozat 7F.21-es (beltéri) vagy 7F.31-es (kültéri) típusa való; azok műszaki adatai — légáram, méretek és villamos adatok — megegyeznek ennek a befúvó alaptípusnak az adataival.
Milyen a szűrőbetét, és hogyan kell karbantartani?
A szűrőbetét G3-as osztály az EN 779 szerint, (80…90) %-os közepes szűrési fok; ISO coarse 55 % az ISO 16890 szerint; műanyagszálas, progresszív felépítésű, hőálló 100 °C-ig, önoltó, F1 égési osztályú (DIN 53438). Szerszám nélkül, a fedél levételével cserélhető, ezért a karbantartás a szekrény megbontása nélkül elvégezhető. A csere gyakoriságát a környezet porterhelése határozza meg; eltömődött szűrővel a légáram és vele a hűtőteljesítmény jelentősen csökken.
