Finder 94.P4 relé foglalat, 55.32 és 55.34 típusú relékhez, 10 A - 250 V, push in csatlakozás, kék, 35 mm-es DIN-sínre (EN 60715) - 94P4

Finder 94.P4 relé foglalat – push in csatlakozás, 10 A - 250 V

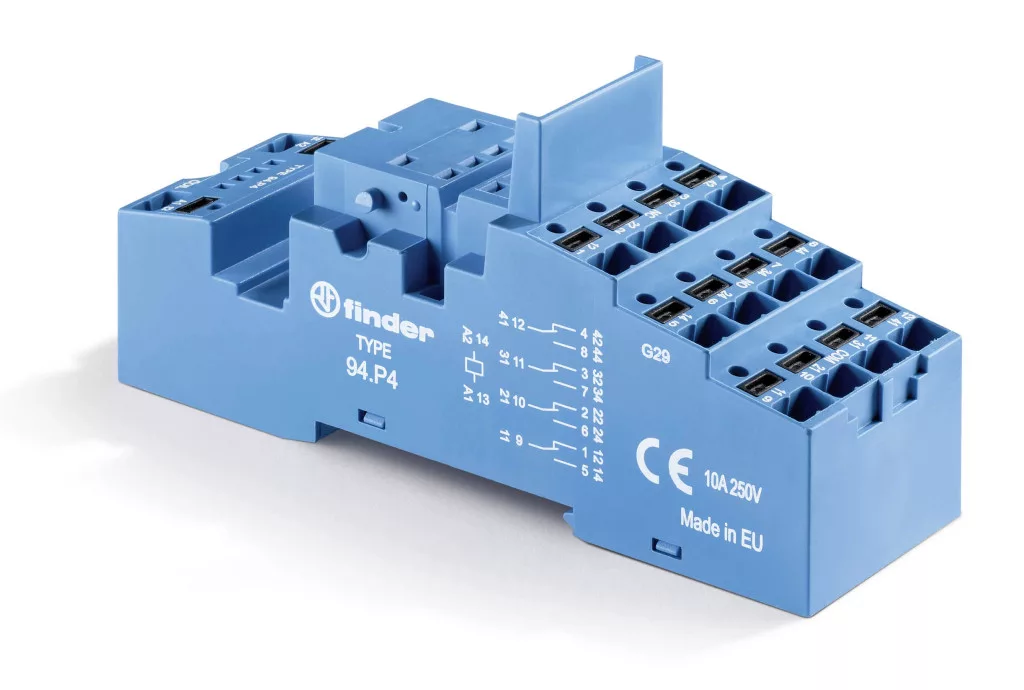

A Finder 94.P4 a gyártó 94-es sorozatába tartozó relé foglalat, amely a 55-ös sorozatú miniatűr ipari relékhez készül. Alkalmazható relétípusok: 55.32 és 55.34. A foglalat 35 mm-es DIN-sínre (EN 60715) pattintható vagy csavarozással rögzíthető, az árampálya terhelhetősége 10 A - 250 V.

A csatlakozás push in csatlakozás. A push in kapcsokba a vezeték szerszám nélkül, benyomással köthető be, ami sorozatszerelésnél jelentősen gyorsítja a munkát. A beköthető keresztmetszet tömör és sodrott vezető min. 0,5 mm², max. 2 x 1,5 / 1 x 2,5 mm², a csupaszítási hossz 10 mm. A villamos szilárdság 2 kV AC, a védettség IP 20, a megengedett környezeti hőmérséklet -40…+70 °C.

Állapotjelzéshez és zavarvédelemhez a 99.02 sorozatú állapotjelző és EMC-védőmodulok helyezhetők rá, időzítéshez pedig a 86.30 időzítőmodul. Fontos: a modulcsalád foglalattípusonként kötött, más sorozatú modul mechanikailag nem illeszkedik, ezért a rendelésnél a foglalathoz tartozó sorozatot kell választani.

Több foglalat A1 vagy A2 kapcsa összeköthető: 094.56 átkötőhíd (6 pólusú, 10 A - 250 V), valamint 094.52.1 és 097.52 kétpólusú átkötőhíd. Ezzel a közös tekercspont egyetlen bekötéssel kiosztható a sorban álló foglalatokra, ami a huzalozást és a hibalehetőséget is csökkenti.

Tartozékok: 094.91.3 Variclip kiemelő- és rögzítőkengyel; 094.71 fém rögzítőkengyel; 095.00.4 felirati tábla (a termék tartozéka), 097.00 feliratitábla-tartó, 060.48 címke.

Fő műszaki jellemzők

• Gyártói cikkszám: 94.P4
• Termékcsalád: Finder 94-es sorozat
• Típus: 94.P4 relé foglalat 55-ös sorozatú miniatűr ipari relékhez
• Csatlakozás módja: push in csatlakozás
• Szín: kék
• Alkalmazható relétípusok: 55.32 és 55.34
• Az árampálya terhelhetősége: 10 A - 250 V
• Villamos szilárdság: 2 kV AC
• Állapotjelző és EMC-védőmodul: 99.02 sorozatú állapotjelző és EMC-védőmodulok
• Időzítőmodul: 86.30 időzítőmodul
• Átkötőhíd: 094.56 átkötőhíd (6 pólusú, 10 A - 250 V), valamint 094.52.1 és 097.52 kétpólusú átkötőhíd
• Kiemelő- és rögzítőkengyel: 094.91.3 Variclip kiemelő- és rögzítőkengyel
• Fém rögzítőkengyel: 094.71 fém rögzítőkengyel
• Feliratozás: 095.00.4 felirati tábla (a termék tartozéka), 097.00 feliratitábla-tartó, 060.48 címke
• Vezetékcsupaszítási hossz: 10 mm
• Beköthető vezeték-keresztmetszet: tömör és sodrott vezető min. 0,5 mm², max. 2 x 1,5 / 1 x 2,5 mm²
• Környezeti hőmérséklet: -40…+70 °C
• Védettség: IP 20
• Szerelés: 35 mm-es DIN-sínre (EN 60715) pattintható vagy csavarozással rögzíthető

Tipikus felhasználási területek

• 55.32 és 55.34 típusú relék dugaszolható beépítése kapcsolószekrényben
• Relécsere a huzalozás bontása nélkül: a bekötés a foglalaton marad
• Terhelés 10 A - 250 V árampálya-terhelhetőségig
• Sorozatszerelés push in kapcsokkal, szerszám nélküli bekötéssel
• Közös tekercspont kiosztása több foglalatra átkötőhíddal
• Állapotjelzés és zavarvédelem utólag felhelyezhető modullal
• Villamos elosztószekrények és gépvezérlések relés ki- és bemeneti pontjai

Gyakori kérdések

Melyik relékhez való ez a foglalat?

A 55.32 és 55.34 típusú relékhez. A foglalat a 94-es sorozat tagja, és a 55-ös sorozatú miniatűr ipari relékhez készült. Más sorozatú relé mechanikailag nem illeszkedik bele, ezért a foglalatot mindig a relé típusához kell választani.

Mekkora terhelést bír az árampálya?

Az árampálya terhelhetősége 10 A - 250 V. A villamos szilárdság 2 kV AC, a védettség IP 20, a megengedett környezeti hőmérséklet -40…+70 °C. A tényleges terhelhetőséget a beépített relé és a környezeti hőmérséklet együtt határozza meg.

Hogyan kell bekötni?

A csatlakozás push in csatlakozás: a vezeték szerszám nélkül, benyomással rögzül. A beköthető keresztmetszet tömör és sodrott vezető min. 0,5 mm², max. 2 x 1,5 / 1 x 2,5 mm², a csupaszítási hossz 10 mm.

Milyen állapotjelző modult lehet rá tenni?

A 99.02 sorozatú állapotjelző és EMC-védőmodulok, időzítéshez a 86.30 időzítőmodul. A modulcsalád foglalattípusonként kötött: más sorozatú modul nem illeszkedik rá, ezért rendeléskor a foglalathoz tartozó sorozatot kell megadni.

Hogyan szerelhető és rögzíthető?

35 mm-es DIN-sínre (EN 60715) pattintható vagy csavarozással rögzíthető. A relé kiemeléséhez és rögzítéséhez 094.91.3 Variclip kiemelő- és rögzítőkengyel használható, fémkengyelként pedig 094.71 fém rögzítőkengyel.

Össze lehet kötni több foglalat tekercskapcsát?

Igen: 094.56 átkötőhíd (6 pólusú, 10 A - 250 V), valamint 094.52.1 és 097.52 kétpólusú átkötőhíd. Így a közös A1 vagy A2 pont egyetlen bekötéssel kiosztható a sorban álló foglalatokra.
