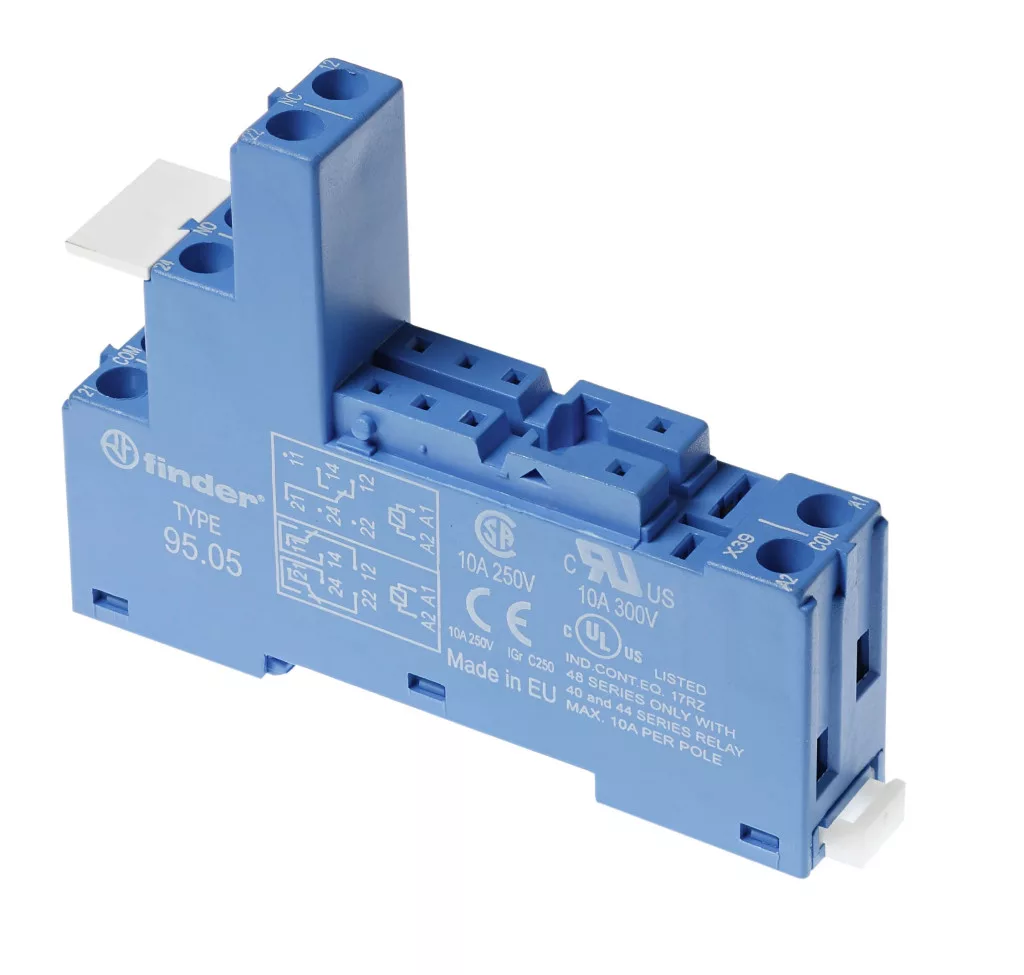

Finder 95.05 relé foglalat, 40.51, 40.52, 40.61 és 40.62 típusú relékhez, 10 A - 250 V, csavaros csatlakozás (húzókengyellel), kék (fekete: 95.05.0), 35 mm-es DIN-sínre (EN 60715) - 9505

Finder 95.05 relé foglalat – csavaros csatlakozás, 10 A - 250 V

A Finder 95.05 a gyártó 95-ös sorozatába tartozó relé foglalat, amely a 40-es sorozatú miniatűr relékhez készül. Alkalmazható relétípusok: 40.51, 40.52, 40.61 és 40.62. A foglalat 35 mm-es DIN-sínre (EN 60715) pattintható vagy csavarozással rögzíthető, az árampálya terhelhetősége 10 A - 250 V (10 A fölött a 11-21, 14-24 és 12-22 kivezetéseket párhuzamosan kell kötni).

A csatlakozás csavaros csatlakozás (húzókengyellel), a meghúzási nyomaték 0,5 Nm. A beköthető keresztmetszet tömör vezető 1 x 6 / 2 x 2,5 mm², sodrott vezető 1 x 4 / 2 x 2,5 mm², a csupaszítási hossz 8 mm. A villamos szilárdság 6 kV (1,2/50 µs) a tekercs és az érintkezők között, a védettség IP 20, a megengedett környezeti hőmérséklet -40…+70 °C (lásd az L 95 jelű jelleggörbét).

Állapotjelzéshez és zavarvédelemhez a 99.02 sorozatú állapotjelző és EMC-védőmodul helyezhetők rá, időzítéshez pedig a 86.30 időzítőmodul. Fontos: a modulcsalád foglalattípusonként kötött, más sorozatú modul mechanikailag nem illeszkedik, ezért a rendelésnél a foglalathoz tartozó sorozatot kell választani.

Több foglalat A1 vagy A2 kapcsa összeköthető: 095.18 átkötőhíd (kék), 095.18.0 (fekete), max. 8 foglalat széles, 10 A - 250 V. Ezzel a közös tekercspont egyetlen bekötéssel kiosztható a sorban álló foglalatokra, ami a huzalozást és a hibalehetőséget is csökkenti.

Tartozékok: 095.01 Variclip kiemelő- és rögzítőkengyel (095.01.0 fekete); 095.71 fém rögzítőkengyel; 095.00.4 felirati tábla (a termék tartozéka), 097.00 feliratitábla-tartó, 060.48 címke.

Fő műszaki jellemzők

• Gyártói cikkszám: 95.05
• Termékcsalád: Finder 95-ös sorozat
• Típus: 95.05 relé foglalat 40-es sorozatú miniatűr relékhez
• Csatlakozás módja: csavaros csatlakozás (húzókengyellel)
• Szín: kék (fekete: 95.05.0)
• Alkalmazható relétípusok: 40.51, 40.52, 40.61 és 40.62
• Az árampálya terhelhetősége: 10 A - 250 V (10 A fölött a 11-21, 14-24 és 12-22 kivezetéseket párhuzamosan kell kötni)
• Villamos szilárdság: 6 kV (1,2/50 µs) a tekercs és az érintkezők között
• Állapotjelző és EMC-védőmodul: 99.02 sorozatú állapotjelző és EMC-védőmodul
• Időzítőmodul: 86.30 időzítőmodul
• Átkötőhíd: 095.18 átkötőhíd (kék), 095.18.0 (fekete), max. 8 foglalat széles, 10 A - 250 V
• Kiemelő- és rögzítőkengyel: 095.01 Variclip kiemelő- és rögzítőkengyel (095.01.0 fekete)
• Fém rögzítőkengyel: 095.71 fém rögzítőkengyel
• Feliratozás: 095.00.4 felirati tábla (a termék tartozéka), 097.00 feliratitábla-tartó, 060.48 címke
• Meghúzási nyomaték: 0,5 Nm
• Vezetékcsupaszítási hossz: 8 mm
• Beköthető vezeték-keresztmetszet: tömör vezető 1 x 6 / 2 x 2,5 mm², sodrott vezető 1 x 4 / 2 x 2,5 mm²
• Környezeti hőmérséklet: -40…+70 °C (lásd az L 95 jelű jelleggörbét)
• Védettség: IP 20
• Szerelés: 35 mm-es DIN-sínre (EN 60715) pattintható vagy csavarozással rögzíthető

Tipikus felhasználási területek

• 40.51, 40.52, 40.61 és 40.62 típusú relék dugaszolható beépítése kapcsolószekrényben
• Relécsere a huzalozás bontása nélkül: a bekötés a foglalaton marad
• Terhelés 10 A - 250 V árampálya-terhelhetőségig
• Csavaros bekötés tömör vezető 1 x 6 / 2 x 2-ig
• Közös tekercspont kiosztása több foglalatra átkötőhíddal
• Állapotjelzés és zavarvédelem utólag felhelyezhető modullal
• Villamos elosztószekrények és gépvezérlések relés ki- és bemeneti pontjai

Gyakori kérdések

Melyik relékhez való ez a foglalat?

A 40.51, 40.52, 40.61 és 40.62 típusú relékhez. A foglalat a 95-ös sorozat tagja, és a 40-es sorozatú miniatűr relékhez készült. Más sorozatú relé mechanikailag nem illeszkedik bele, ezért a foglalatot mindig a relé típusához kell választani.

Mekkora terhelést bír az árampálya?

Az árampálya terhelhetősége 10 A - 250 V (10 A fölött a 11-21, 14-24 és 12-22 kivezetéseket párhuzamosan kell kötni). A villamos szilárdság 6 kV (1,2/50 µs) a tekercs és az érintkezők között, a védettség IP 20, a megengedett környezeti hőmérséklet -40…+70 °C (lásd az L 95 jelű jelleggörbét). A tényleges terhelhetőséget a beépített relé és a környezeti hőmérséklet együtt határozza meg.

Hogyan kell bekötni?

A csatlakozás csavaros csatlakozás (húzókengyellel), a meghúzási nyomaték 0,5 Nm. A beköthető keresztmetszet tömör vezető 1 x 6 / 2 x 2,5 mm², sodrott vezető 1 x 4 / 2 x 2,5 mm², a csupaszítási hossz 8 mm.

Milyen állapotjelző modult lehet rá tenni?

A 99.02 sorozatú állapotjelző és EMC-védőmodul, időzítéshez a 86.30 időzítőmodul. A modulcsalád foglalattípusonként kötött: más sorozatú modul nem illeszkedik rá, ezért rendeléskor a foglalathoz tartozó sorozatot kell megadni.

Hogyan szerelhető és rögzíthető?

35 mm-es DIN-sínre (EN 60715) pattintható vagy csavarozással rögzíthető. A relé kiemeléséhez és rögzítéséhez 095.01 Variclip kiemelő- és rögzítőkengyel (095.01.0 fekete) használható, fémkengyelként pedig 095.71 fém rögzítőkengyel.

Össze lehet kötni több foglalat tekercskapcsát?

Igen: 095.18 átkötőhíd (kék), 095.18.0 (fekete), max. 8 foglalat széles, 10 A - 250 V. Így a közös A1 vagy A2 pont egyetlen bekötéssel kiosztható a sorban álló foglalatokra.
