Finder 95.03 relé foglalat – csavaros csatlakozás, 10 A - 250 V

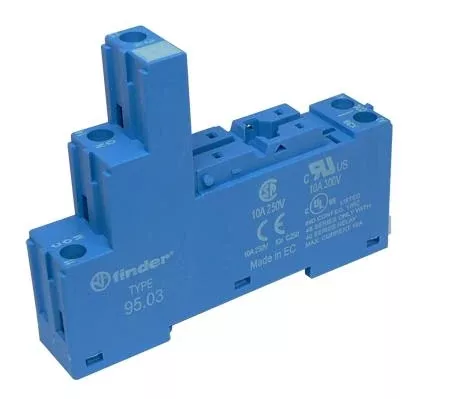

A Finder 95.03 a gyártó 95-ös sorozatába tartozó relé foglalat, amely a 40-es sorozatú miniatűr relékhez készül. Alkalmazható relétípusok: 40.31. A foglalat 35 mm-es DIN-sínre (EN 60715) pattintható vagy csavarozással rögzíthető, az árampálya terhelhetősége 10 A - 250 V (10 A fölött a 11-21, 14-24 és 12-22 kivezetéseket párhuzamosan kell kötni).
A csatlakozás csavaros csatlakozás (húzókengyellel), a meghúzási nyomaték 0,5 Nm. A beköthető keresztmetszet tömör vezető 1 x 6 / 2 x 2,5 mm², sodrott vezető 1 x 4 / 2 x 2,5 mm², a csupaszítási hossz 8 mm. A villamos szilárdság 6 kV (1,2/50 µs) a tekercs és az érintkezők között, a védettség IP 20, a megengedett környezeti hőmérséklet -40…+70 °C (lásd az L 95 jelű jelleggörbét).
Állapotjelzéshez és zavarvédelemhez a 99.02 sorozatú állapotjelző és EMC-védőmodul helyezhetők rá, időzítéshez pedig a 86.30 időzítőmodul. Fontos: a modulcsalád foglalattípusonként kötött, más sorozatú modul mechanikailag nem illeszkedik, ezért a rendelésnél a foglalathoz tartozó sorozatot kell választani.
Több foglalat A1 vagy A2 kapcsa összeköthető: 095.18 átkötőhíd (kék), 095.18.0 (fekete), max. 8 foglalat széles, 10 A - 250 V. Ezzel a közös tekercspont egyetlen bekötéssel kiosztható a sorban álló foglalatokra, ami a huzalozást és a hibalehetőséget is csökkenti.
Tartozékok: 095.01 Variclip kiemelő- és rögzítőkengyel (095.01.0 fekete); 095.71 fém rögzítőkengyel; 095.00.4 felirati tábla (a termék tartozéka), 097.00 feliratitábla-tartó, 060.48 címke.
Fő műszaki jellemzők
- Gyártói cikkszám: 95.03
- Termékcsalád: Finder 95-ös sorozat
- Típus: 95.03 relé foglalat 40-es sorozatú miniatűr relékhez
- Csatlakozás módja: csavaros csatlakozás (húzókengyellel)
- Szín: kék (fekete: 95.03.0)
- Alkalmazható relétípusok: 40.31
- Az árampálya terhelhetősége: 10 A - 250 V (10 A fölött a 11-21, 14-24 és 12-22 kivezetéseket párhuzamosan kell kötni)
- Villamos szilárdság: 6 kV (1,2/50 µs) a tekercs és az érintkezők között
- Állapotjelző és EMC-védőmodul: 99.02 sorozatú állapotjelző és EMC-védőmodul
- Időzítőmodul: 86.30 időzítőmodul
- Átkötőhíd: 095.18 átkötőhíd (kék), 095.18.0 (fekete), max. 8 foglalat széles, 10 A - 250 V
- Kiemelő- és rögzítőkengyel: 095.01 Variclip kiemelő- és rögzítőkengyel (095.01.0 fekete)
- Fém rögzítőkengyel: 095.71 fém rögzítőkengyel
- Feliratozás: 095.00.4 felirati tábla (a termék tartozéka), 097.00 feliratitábla-tartó, 060.48 címke
- Meghúzási nyomaték: 0,5 Nm
- Vezetékcsupaszítási hossz: 8 mm
- Beköthető vezeték-keresztmetszet: tömör vezető 1 x 6 / 2 x 2,5 mm², sodrott vezető 1 x 4 / 2 x 2,5 mm²
- Környezeti hőmérséklet: -40…+70 °C (lásd az L 95 jelű jelleggörbét)
- Védettség: IP 20
- Szerelés: 35 mm-es DIN-sínre (EN 60715) pattintható vagy csavarozással rögzíthető
Tipikus felhasználási területek
- 40.31 típusú relék dugaszolható beépítése kapcsolószekrényben
- Relécsere a huzalozás bontása nélkül: a bekötés a foglalaton marad
- Terhelés 10 A - 250 V árampálya-terhelhetőségig
- Csavaros bekötés tömör vezető 1 x 6 / 2 x 2-ig
- Közös tekercspont kiosztása több foglalatra átkötőhíddal
- Állapotjelzés és zavarvédelem utólag felhelyezhető modullal
- Villamos elosztószekrények és gépvezérlések relés ki- és bemeneti pontjai
Gyakori kérdések
Melyik relékhez való ez a foglalat?
A 40.31 típusú relékhez. A foglalat a 95-ös sorozat tagja, és a 40-es sorozatú miniatűr relékhez készült. Más sorozatú relé mechanikailag nem illeszkedik bele, ezért a foglalatot mindig a relé típusához kell választani.
Mekkora terhelést bír az árampálya?
Az árampálya terhelhetősége 10 A - 250 V (10 A fölött a 11-21, 14-24 és 12-22 kivezetéseket párhuzamosan kell kötni). A villamos szilárdság 6 kV (1,2/50 µs) a tekercs és az érintkezők között, a védettség IP 20, a megengedett környezeti hőmérséklet -40…+70 °C (lásd az L 95 jelű jelleggörbét). A tényleges terhelhetőséget a beépített relé és a környezeti hőmérséklet együtt határozza meg.
Hogyan kell bekötni?
A csatlakozás csavaros csatlakozás (húzókengyellel), a meghúzási nyomaték 0,5 Nm. A beköthető keresztmetszet tömör vezető 1 x 6 / 2 x 2,5 mm², sodrott vezető 1 x 4 / 2 x 2,5 mm², a csupaszítási hossz 8 mm.
Milyen állapotjelző modult lehet rá tenni?
A 99.02 sorozatú állapotjelző és EMC-védőmodul, időzítéshez a 86.30 időzítőmodul. A modulcsalád foglalattípusonként kötött: más sorozatú modul nem illeszkedik rá, ezért rendeléskor a foglalathoz tartozó sorozatot kell megadni.
Hogyan szerelhető és rögzíthető?
35 mm-es DIN-sínre (EN 60715) pattintható vagy csavarozással rögzíthető. A relé kiemeléséhez és rögzítéséhez 095.01 Variclip kiemelő- és rögzítőkengyel (095.01.0 fekete) használható, fémkengyelként pedig 095.71 fém rögzítőkengyel.
Össze lehet kötni több foglalat tekercskapcsát?
Igen: 095.18 átkötőhíd (kék), 095.18.0 (fekete), max. 8 foglalat széles, 10 A - 250 V. Így a közös A1 vagy A2 pont egyetlen bekötéssel kiosztható a sorban álló foglalatokra.
