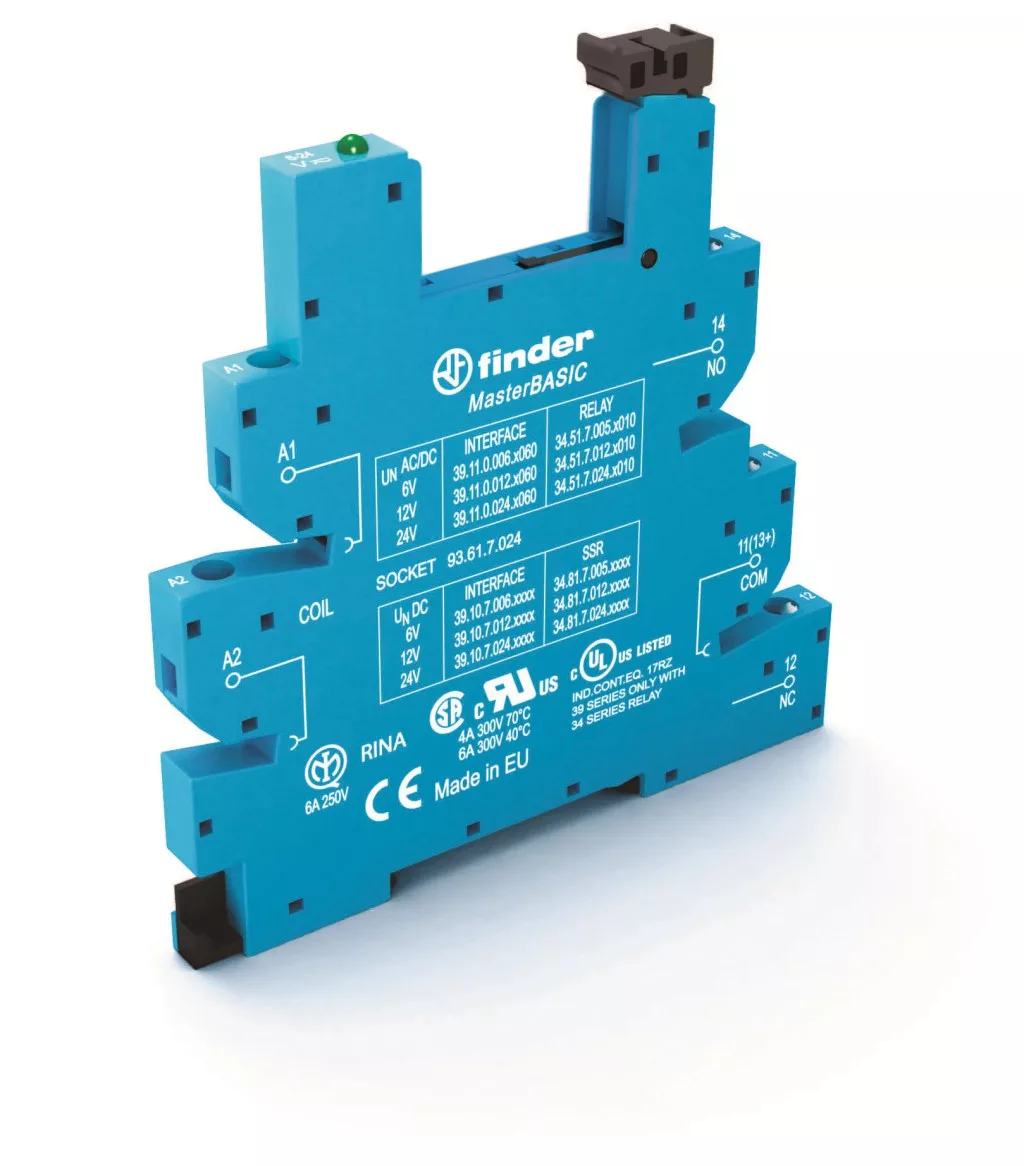

Finder 93.61.7.024 relé foglalat, 34.51 és 34.81 (6, 12 és 24 V AC/DC) típusú relékhez, 6 A - 250 V, csavaros csatlakozás, 35 mm-es DIN-sínre (EN 60715) - 93617024

Finder 93.61.7.024 relé foglalat – csavaros csatlakozás, 6 A - 250 V

A Finder 93.61.7.024 a gyártó 93-as sorozatába tartozó relé foglalat, amely a 34-es sorozatú ultravékony relékhez készül. Alkalmazható relétípusok: 34.51 és 34.81 (6, 12 és 24 V AC/DC). A foglalat 35 mm-es DIN-sínre (EN 60715) pattintható vagy csavarozással rögzíthető, az árampálya terhelhetősége 6 A - 250 V.

A csatlakozás csavaros csatlakozás, a meghúzási nyomaték 0,5 Nm. A beköthető keresztmetszet tömör és sodrott vezető 1 x (0,5…2,5) / 2 x 1,5 mm², a csupaszítási hossz 10 mm. A villamos szilárdság 6 kV (1,2/50 µs) a tekercs és az érintkezők között, a védettség IP 20, a megengedett környezeti hőmérséklet -40…+70 °C.

A foglalat beépített állapotjelzés és EMC-védőkapcsolás, integrált kiemelő- és rögzítőkengyel. Ez azt jelenti, hogy az állapotjelzéshez és a zavarvédelemhez nem kell külön modult rendelni: a rendelési szám végén álló feszültségérték éppen a beépített kapcsolás névleges feszültségét adja meg. A kivitel 6,2 mm széles, így a szekrényben sűrűn telepíthető.

Több foglalat A1 vagy A2 kapcsa összeköthető: 093.16 átkötőhíd (kék), 093.16.0 (fekete), 093.16.1 (piros), 16 foglalat széles. Ezzel a közös tekercspont egyetlen bekötéssel kiosztható a sorban álló foglalatokra, ami a huzalozást és a hibalehetőséget is csökkenti.

Tartozékok: 060.48 vagy 093.48 azonosító címke; 093.60 műanyag elválasztó lap.

Ez a foglalat a 39-es MasterINTERFACE sorozat MasterBASIC (39.11) alkalmazásához is használható; az ilyen alkalmazásokra vonatkozó műszaki adatok az adott sorozat dokumentációjában találhatók.

Fő műszaki jellemzők

• Gyártói cikkszám: 93.61.7.024
• Termékcsalád: Finder 93-as sorozat
• Típus: 93.61.7.024 relé foglalat 34-es sorozatú ultravékony relékhez
• Csatlakozás módja: csavaros csatlakozás
• Alkalmazható relétípusok: 34.51 és 34.81 (6, 12 és 24 V AC/DC)
• Az árampálya terhelhetősége: 6 A - 250 V
• Villamos szilárdság: 6 kV (1,2/50 µs) a tekercs és az érintkezők között
• Készülékszélesség: 6,2 mm
• Beépített funkciók: beépített állapotjelzés és EMC-védőkapcsolás, integrált kiemelő- és rögzítőkengyel
• Átkötőhíd: 093.16 átkötőhíd (kék), 093.16.0 (fekete), 093.16.1 (piros), 16 foglalat széles
• Feliratozás: 060.48 vagy 093.48 azonosító címke
• Egyéb tartozék: 093.60 műanyag elválasztó lap
• Meghúzási nyomaték: 0,5 Nm
• Vezetékcsupaszítási hossz: 10 mm
• Beköthető vezeték-keresztmetszet: tömör és sodrott vezető 1 x (0,5…2,5) / 2 x 1,5 mm²
• Környezeti hőmérséklet: -40…+70 °C
• Védettség: IP 20
• Szerelés: 35 mm-es DIN-sínre (EN 60715) pattintható vagy csavarozással rögzíthető

Tipikus felhasználási területek

• 34.51 és 34.81 (6, 12 és 24 V AC/DC) típusú relék dugaszolható beépítése kapcsolószekrényben
• Relécsere a huzalozás bontása nélkül: a bekötés a foglalaton marad
• Terhelés 6 A - 250 V árampálya-terhelhetőségig
• Csavaros bekötés tömör és sodrott vezető 1 x (0-ig
• Közös tekercspont kiosztása több foglalatra átkötőhíddal
• Helytakarékos szerelés: a foglalat 6,2 mm széles, beépített állapotjelzéssel és EMC-védelemmel
• Villamos elosztószekrények és gépvezérlések relés ki- és bemeneti pontjai

Gyakori kérdések

Melyik relékhez való ez a foglalat?

A 34.51 és 34.81 (6, 12 és 24 V AC/DC) típusú relékhez. A foglalat a 93-as sorozat tagja, és a 34-es sorozatú ultravékony relékhez készült. Más sorozatú relé mechanikailag nem illeszkedik bele, ezért a foglalatot mindig a relé típusához kell választani.

Mekkora terhelést bír az árampálya?

Az árampálya terhelhetősége 6 A - 250 V. A villamos szilárdság 6 kV (1,2/50 µs) a tekercs és az érintkezők között, a védettség IP 20, a megengedett környezeti hőmérséklet -40…+70 °C. A tényleges terhelhetőséget a beépített relé és a környezeti hőmérséklet együtt határozza meg.

Hogyan kell bekötni?

A csatlakozás csavaros csatlakozás, a meghúzási nyomaték 0,5 Nm. A beköthető keresztmetszet tömör és sodrott vezető 1 x (0,5…2,5) / 2 x 1,5 mm², a csupaszítási hossz 10 mm.

Milyen állapotjelző modult lehet rá tenni?

A beépített állapotjelzés és EMC-védőkapcsolás, integrált kiemelő- és rögzítőkengyel — külön modult tehát nem kell rendelni, a rendelési szám végén álló feszültségérték a beépített kapcsolás névleges feszültsége.

Hogyan szerelhető és rögzíthető?

35 mm-es DIN-sínre (EN 60715) pattintható vagy csavarozással rögzíthető. A foglalat integrált kiemelő- és rögzítőkengyellel készül.

Össze lehet kötni több foglalat tekercskapcsát?

Igen: 093.16 átkötőhíd (kék), 093.16.0 (fekete), 093.16.1 (piros), 16 foglalat széles. Így a közös A1 vagy A2 pont egyetlen bekötéssel kiosztható a sorban álló foglalatokra.
