Finder 90.21 relé foglalat, 60.13, valamint a 88-as sorozatból a 88.02 típusú relékhez, 10 A - 250 V, csavaros csatlakozás, 35 mm-es DIN-sínre (EN 60715) - 9021

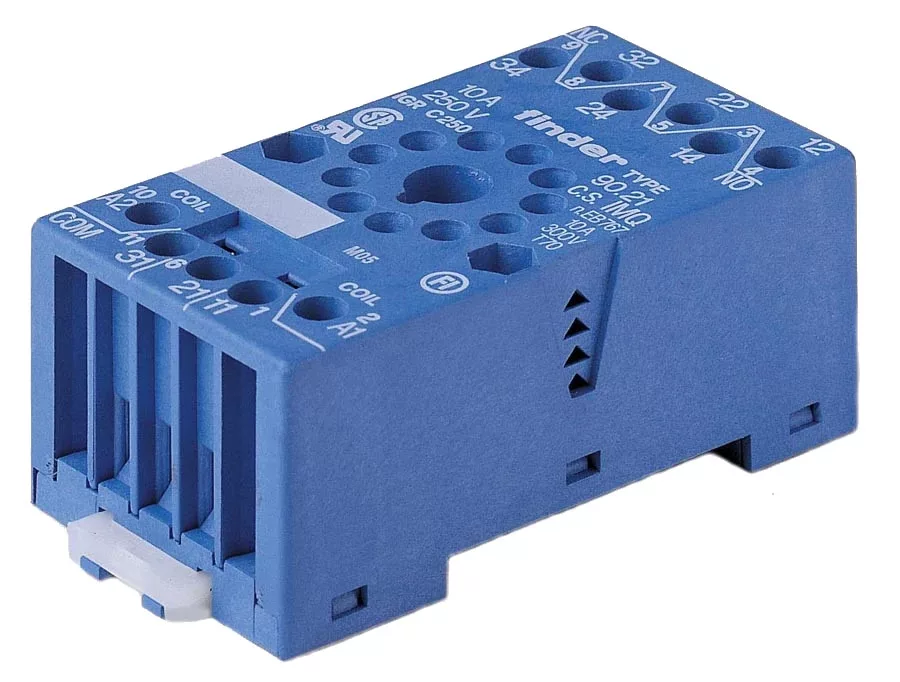

Finder 90.21 relé foglalat – csavaros csatlakozás, 10 A - 250 V

A Finder 90.21 a gyártó 90-es sorozatába tartozó relé foglalat, amely a 60-as sorozatú ipari relékhez készül. Alkalmazható relétípusok: 60.13, valamint a 88-as sorozatból a 88.02. A foglalat 35 mm-es DIN-sínre (EN 60715) pattintható vagy csavarozással rögzíthető, az árampálya terhelhetősége 10 A - 250 V.

A csatlakozás csavaros csatlakozás, a meghúzási nyomaték 0,5 Nm. A beköthető keresztmetszet tömör és sodrott vezető 1 x 6 / 2 x 2,5 mm², a csupaszítási hossz 10 mm. A villamos szilárdság 2 kV AC, a védettség IP 20, a megengedett környezeti hőmérséklet -40…+70 °C.

Állapotjelzéshez és zavarvédelemhez a 99.01 sorozatú állapotjelző és EMC-védőmodulok helyezhetők rá. Fontos: a modulcsalád foglalattípusonként kötött, más sorozatú modul mechanikailag nem illeszkedik, ezért a rendelésnél a foglalathoz tartozó sorozatot kell választani.

Tartozékok: 090.33 fém rögzítőkengyel.

Fő műszaki jellemzők

• Gyártói cikkszám: 90.21
• Termékcsalád: Finder 90-es sorozat
• Típus: 90.21 relé foglalat 60-as sorozatú ipari relékhez
• Csatlakozás módja: csavaros csatlakozás
• Alkalmazható relétípusok: 60.13, valamint a 88-as sorozatból a 88.02
• Az árampálya terhelhetősége: 10 A - 250 V
• Villamos szilárdság: 2 kV AC
• Állapotjelző és EMC-védőmodul: 99.01 sorozatú állapotjelző és EMC-védőmodulok
• Fém rögzítőkengyel: 090.33 fém rögzítőkengyel
• Meghúzási nyomaték: 0,5 Nm
• Vezetékcsupaszítási hossz: 10 mm
• Beköthető vezeték-keresztmetszet: tömör és sodrott vezető 1 x 6 / 2 x 2,5 mm²
• Környezeti hőmérséklet: -40…+70 °C
• Védettség: IP 20
• Szerelés: 35 mm-es DIN-sínre (EN 60715) pattintható vagy csavarozással rögzíthető

Tipikus felhasználási területek

• 60.13, valamint a 88-as sorozatból a 88.02 típusú relék dugaszolható beépítése kapcsolószekrényben
• Relécsere a huzalozás bontása nélkül: a bekötés a foglalaton marad
• Terhelés 10 A - 250 V árampálya-terhelhetőségig
• Csavaros bekötés tömör és sodrott vezető 1 x 6 / 2 x 2-ig
• Állapotjelzés és zavarvédelem utólag felhelyezhető modullal
• Villamos elosztószekrények és gépvezérlések relés ki- és bemeneti pontjai

Gyakori kérdések

Melyik relékhez való ez a foglalat?

A 60.13, valamint a 88-as sorozatból a 88.02 típusú relékhez. A foglalat a 90-es sorozat tagja, és a 60-as sorozatú ipari relékhez készült. Más sorozatú relé mechanikailag nem illeszkedik bele, ezért a foglalatot mindig a relé típusához kell választani.

Mekkora terhelést bír az árampálya?

Az árampálya terhelhetősége 10 A - 250 V. A villamos szilárdság 2 kV AC, a védettség IP 20, a megengedett környezeti hőmérséklet -40…+70 °C. A tényleges terhelhetőséget a beépített relé és a környezeti hőmérséklet együtt határozza meg.

Hogyan kell bekötni?

A csatlakozás csavaros csatlakozás, a meghúzási nyomaték 0,5 Nm. A beköthető keresztmetszet tömör és sodrott vezető 1 x 6 / 2 x 2,5 mm², a csupaszítási hossz 10 mm.

Milyen állapotjelző modult lehet rá tenni?

A 99.01 sorozatú állapotjelző és EMC-védőmodulok. A modulcsalád foglalattípusonként kötött: más sorozatú modul nem illeszkedik rá, ezért rendeléskor a foglalathoz tartozó sorozatot kell megadni.

Hogyan szerelhető és rögzíthető?

35 mm-es DIN-sínre (EN 60715) pattintható vagy csavarozással rögzíthető. Fém rögzítőkengyelként 090.33 fém rögzítőkengyel rendelhető hozzá.

Össze lehet kötni több foglalat tekercskapcsát?

Ehhez a foglalathoz a gyártó nem ad átkötőhidat, a tekercskapcsokat egyenként kell bekötni. Ha közös tekercspontra van szükség, a sorozat átkötőhíddal is szerelhető foglalatát érdemes választani.
