Finder 40.52.9.012.5000 print-/dugaszolható teljesítményrelé, 2 váltóérintkező (2 CO), 8 A, 12 V DC, DC-standard tekercs, AgNi + Au - 405290125000

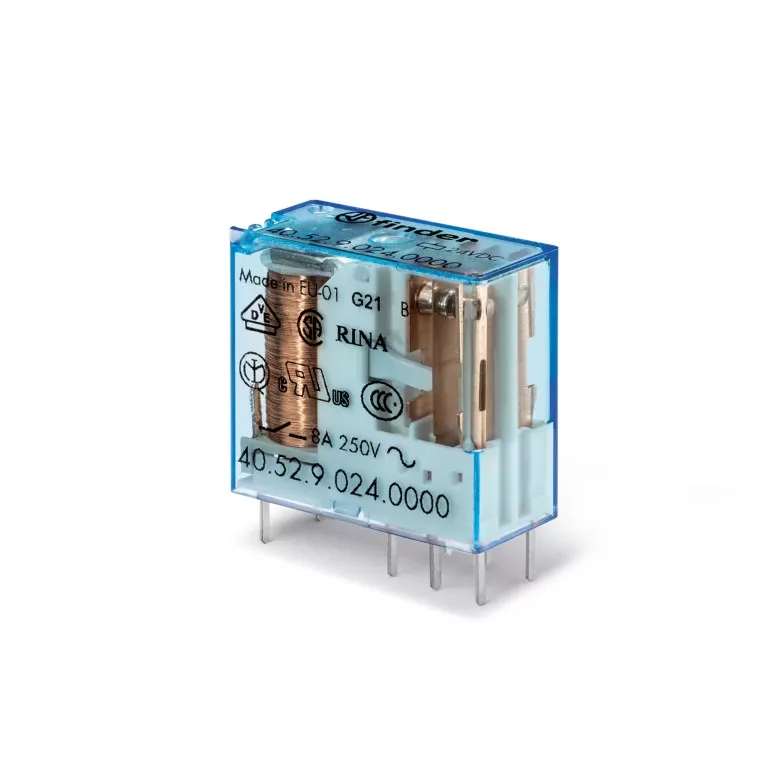

Finder 40.52.9.012.5000 print-/dugaszolható relé – 8 A, 2 váltóérintkező, 12 V DC

A Finder 40.52.9.012.5000 a gyártó 40-es sorozatába tartozó teljesítményrelé, amely kétféleképpen építhető be: közvetlenül a nyomtatott áramköri lapba forrasztva, vagy a 95-ös sorozat foglalataiba dugaszolva. Foglalattal DIN-sínre is felkerül, csavaros, húzórugós vagy push in bekötéssel – így ugyanaz a relé használható készülékgyártásban és kapcsolószekrényben is.

Két érintkezőjével két független kör kapcsolható egyetlen vezérlőjelről, vagy egyetlen kör bontható kétpólusúan. Az érintkező 8 A tartós határáramot bír, AC-1 terhelhetősége 2000 VA, AC-15 szerint 750 VA, egyfázisú motorterhelésnél 0,37 kW.

A tekercs DC-standard tekercs, 12 V DC névleges feszültséggel: működési tartománya 8,8…18 V, ellenállása 220 Ω, névleges árama 55 mA, teljesítményfelvétele 0,65 W. A tekercs és az érintkezők között 8 mm-es légköz és kúszóáramút, valamint 6 kV (1,2/50 µs) lökőfeszültség-állóság van.

Ez a kivitel AgNi + Au érintkezőanyaggal készül. Az aranyréteg megvédi az érintkezőt a hosszú tárolás és a ritka kapcsolás alatti oxidációtól, és lehetővé teszi a kis áramú, kis feszültségű jelek megbízható kapcsolását.

Fő műszaki jellemzők

• Gyártói cikkszám: 40.52.9.012.5000
• Termékcsalád: Finder 40-es sorozat
• Típus: 40.52 print-/dugaszolható teljesítményrelé
• Érintkezők kialakítása: 2 váltóérintkező (2 CO)
• Tartós határáram / max. bekapcsolási áram: 8/15 A
• Névleges / max. kapcsolási feszültség: 250 V AC / 400 V AC
• Max. terhelhetőség AC-1 / AC-15 (230 V AC): 2000 VA / 750 VA
• Egyfázisú motorterhelés AC-3 (230 V AC): 0,37 kW
• Max. kapcsolási áram DC-1 (24/110/220 V): 8 / 0,6 / 0,25 A
• Legkisebb kapcsolható terhelés: 300 mW (5 V / 5 mA)
• Érintkezőanyag: AgNi + Au (kadmiummentes)
• Tekercs típusa: DC-standard tekercs
• Tekercsfeszültség: 12 V DC
• Tekercs működési tartománya: 8,8…18 V – (0,73…1,5) UN
• Tekercsellenállás / névleges tekercsáram: 220 Ω / 55 mA
• Névleges tekercsteljesítmény: 0,65 W
• Tartási / elejtési feszültség: AC 0,8 UN / 0,2 UN, DC 0,4 UN / 0,1 UN
• Mechanikai élettartam: 10 000 000 ciklus
• Villamos élettartam (AC-1): 100 000 ciklus
• Meghúzási / elejtési idő: 7/3 ms (érzékeny tekercsnél 12/4 ms)
• Lökőfeszültség-állóság a tekercs és az érintkezők között: 6 kV (8 mm)
• Dielektromos szilárdság a tekercs és az érintkezők között: 4000 V AC
• Dielektromos szilárdság a nyitott érintkezők között: 1000 V AC
• Hőleadás a környezet felé: 0,65 W terhelőáram nélkül, 2 W tartós határáramnál
• Szabvány: megfelel az EN 60335-1 követelményeinek (izzóhuzalos vizsgálat)
• Környezeti hőmérséklet: -40…+85 °C
• Védettség: RT II (bemártó forrasztásra alkalmas)
• Lábkiosztás / csatlakozó lábak hossza: 5,0 mm / 5,2 mm
• Méretek (magasság × szélesség × hosszúság): 25,1 × 12,4 × 29 mm
• Ajánlott távolság a NYÁK-ba épített relék között: legalább 5 mm
• Szerelés: közvetlenül NYÁK-ba forrasztható vagy a 95-ös sorozat foglalataiba dugaszolható; foglalattal 35 mm-es DIN-sínre (EN 60715)
• Kiegészítők: 95-ös sorozatú foglalatok, 99-es sorozatú LED-es állapotjelző és EMC-védőmodulok, 86.30-as időzítőmodul

Tipikus felhasználási területek

• Két váltóérintkezővel átkapcsolás két ág között, érintkezőnként 8 A tartós határárammal
• Kis áramú, kis feszültségű jelek kapcsolása mérő-, jelző- és adatgyűjtő körökben
• Ritkán működtetett vagy hosszan tárolt berendezések, ahol az érintkező oxidációtól védett marad
• Egyenfeszültségű vezérlőkörök 12 V DC tápfeszültségről
• NYÁK-ba forrasztva vagy a 95-ös sorozat foglalatával DIN-sínen, 5,0 mm-es lábkiosztással
• Háztartási és hasonló jellegű készülékek (EN 60335-1)

Gyakori kérdések

Milyen érintkezői vannak a 40.52 típusnak?

A relé 2 váltóérintkező (2 CO) kialakítású. A váltóérintkezővel két kör között lehet átkapcsolni, mert a közös pont alaphelyzetben a nyugalmi, gerjesztéskor a munkaérintkezőre kapcsol. Érintkezőnként 8 A a tartós határáram, a maximális bekapcsolási áram 15 A.

Milyen tekercsfeszültséget igényel?

A tekercs DC-standard tekercs, 12 V DC névleges feszültséggel. Működési tartománya 8,8…18 V – (0,73…1,5) UN, ellenállása és névleges árama 220 Ω / 55 mA, teljesítményfelvétele 0,65 W.

Mit jelent a DC-standard tekercs?

A standard egyenfeszültségű tekercs 0,65 W teljesítményt vesz fel, és 12 V DC névleges feszültségre készül. Ahol a vezérlőkimenet ennél kevesebbet tud leadni, a sorozat DC-érzékeny, 0,5 W-os tekerccsel szerelt változata a megfelelő.

Mekkora terhelés kapcsolható vele?

Érintkezőnként 8 A tartós határáram, AC-1 szerint 2000 VA, AC-15 szerint 750 VA, egyfázisú motorterhelésnél 0,37 kW. Egyenfeszültségen DC-1 szerint 24 / 110 / 220 V-on 8 / 0,6 / 0,25 A. A maximális kapcsolási feszültség 400 V AC.

Mit ad hozzá az aranyozott érintkező?

Az érintkezőanyag AgNi + Au: az aranyréteg megvédi az érintkezőt a hosszú tárolás és a ritka kapcsolás alatti oxidációtól, és lehetővé teszi a kis áramú, kis feszültségű jelek megbízható kapcsolását. A legkisebb kapcsolható terhelés 300 mW (5 V / 5 mA).

NYÁK-ba forrasztva és foglalattal is használható?

Igen: közvetlenül NYÁK-ba forrasztható vagy a 95-ös sorozat foglalataiba dugaszolható; foglalattal 35 mm-es DIN-sínre (EN 60715). A lábkiosztás 5,0 mm, a NYÁK-ba épített relék között ajánlott távolság legalább 5 mm. Foglalattal a bekötés a foglalaton marad, így a relé cserélhető.
