Finder 40.61.8.230.0300 print-/dugaszolható teljesítményrelé, 1 záróérintkező (1 NO), 16 A, 230 V AC, AC-tekercs (50/60 Hz), AgNi, NYÁK-ba forrasztható vagy 95-ös sorozatú foglalatba - 406182300300

Finder 40.61.8.230.0300 print-/dugaszolható relé – 16 A, 1 záróérintkező, 230 V AC

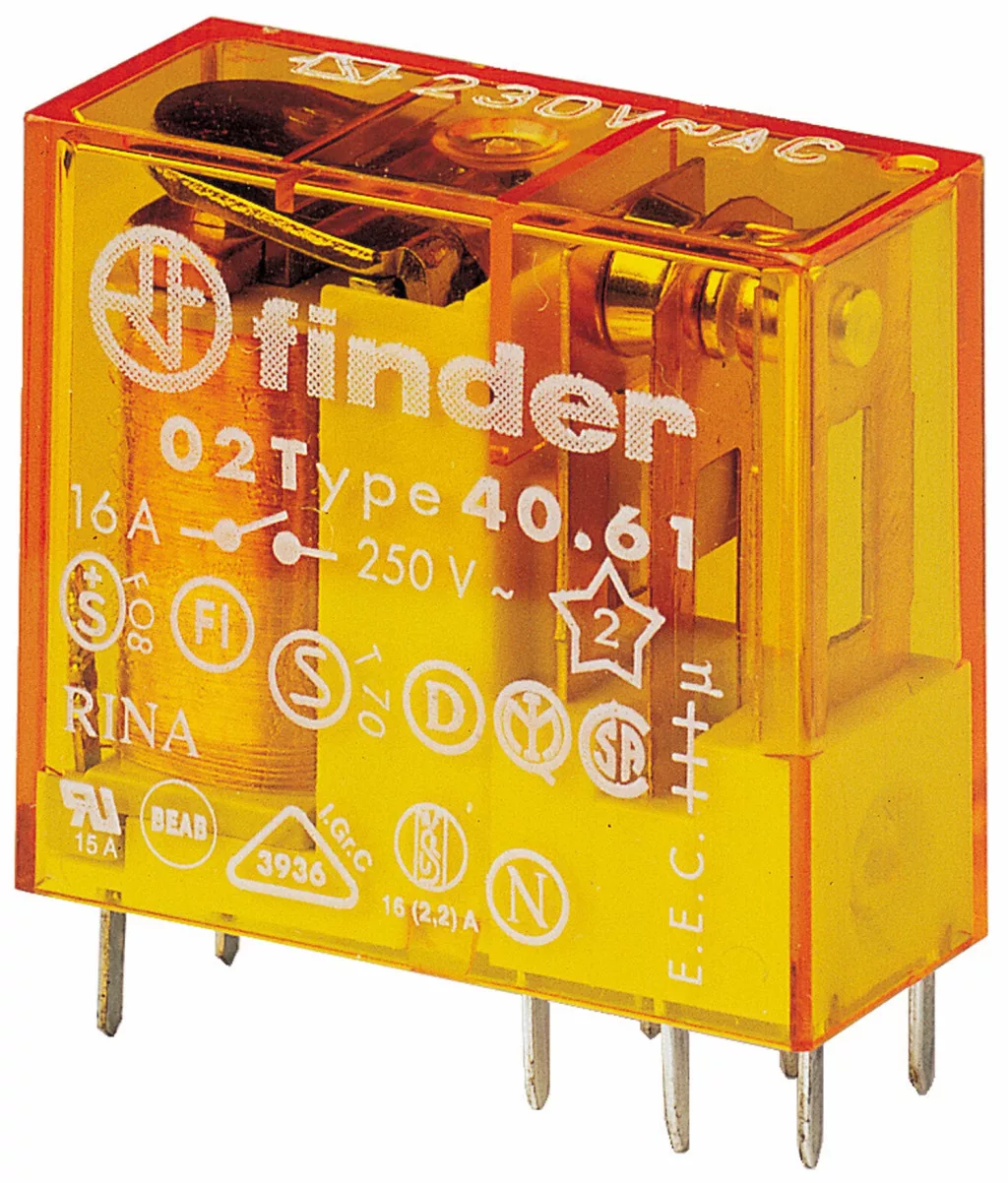

A Finder 40.61.8.230.0300 a gyártó 40-es sorozatába tartozó teljesítményrelé, amely kétféleképpen építhető be: közvetlenül a nyomtatott áramköri lapba forrasztva, vagy a 95-ös sorozat foglalataiba dugaszolva. Foglalattal DIN-sínre is felkerül, csavaros, húzórugós vagy push in bekötéssel – így ugyanaz a relé használható készülékgyártásban és kapcsolószekrényben is.

A sorozat legnagyobb terhelhetőségű egyérintkezős tagja: 16 A tartós határáram és 4000 VA AC-1 terhelhetőség. Az érintkező 16 A tartós határáramot bír, AC-1 terhelhetősége 4000 VA, AC-15 szerint 1000 VA, egyfázisú motorterhelésnél 0,55 kW.

A tekercs AC-tekercs (50/60 Hz), 230 V AC névleges feszültséggel: működési tartománya 184…253 V, ellenállása 28 000 Ω, névleges árama 5 mA, teljesítményfelvétele 1,2 VA. A tekercs és az érintkezők között 8 mm-es légköz és kúszóáramút, valamint 6 kV (1,2/50 µs) lökőfeszültség-állóság van.

Az érintkezőanyag kadmiummentes AgNi, ami a sorozat alapkivitele: általános ohmos és kisebb induktív terhelésekhez való.

Fő műszaki jellemzők

• Gyártói cikkszám: 40.61.8.230.0300
• Termékcsalád: Finder 40-es sorozat
• Típus: 40.61 print-/dugaszolható teljesítményrelé
• Érintkezők kialakítása: 1 záróérintkező (1 NO)
• Tartós határáram / max. bekapcsolási áram: 16/30 A
• Névleges / max. kapcsolási feszültség: 250 V AC / 400 V AC
• Max. terhelhetőség AC-1 / AC-15 (230 V AC): 4000 VA / 1000 VA
• Egyfázisú motorterhelés AC-3 (230 V AC): 0,55 kW
• Max. kapcsolási áram DC-1 (24/110/220 V): 16 / 0,6 / 0,25 A
• Legkisebb kapcsolható terhelés: 500 mW (10 V / 5 mA)
• Érintkezőanyag: AgNi (kadmiummentes)
• Tekercs típusa: AC-tekercs (50/60 Hz)
• Tekercsfeszültség: 230 V AC
• Tekercs működési tartománya: 184…253 V – (0,8…1,1) UN
• Tekercsellenállás / névleges tekercsáram: 28 000 Ω / 5 mA
• Névleges tekercsteljesítmény: 1,2 VA
• Tartási / elejtési feszültség: AC 0,8 UN / 0,2 UN, DC 0,4 UN / 0,1 UN
• Mechanikai élettartam: 10 000 000 ciklus
• Villamos élettartam (AC-1): 100 000 ciklus
• Meghúzási / elejtési idő: 7/3 ms (érzékeny tekercsnél 10/3 ms)
• Lökőfeszültség-állóság a tekercs és az érintkezők között: 6 kV (8 mm)
• Dielektromos szilárdság a tekercs és az érintkezők között: 4000 V AC
• Dielektromos szilárdság a nyitott érintkezők között: 1000 V AC
• Hőleadás a környezet felé: 0,65 W terhelőáram nélkül, 2 W tartós határáramnál
• Szabvány: megfelel az EN 60335-1 követelményeinek (izzóhuzalos vizsgálat)
• Környezeti hőmérséklet: -40…+85 °C
• Védettség: RT II (bemártó forrasztásra alkalmas)
• Lábkiosztás / csatlakozó lábak hossza: 5,0 mm / 5,2 mm
• Méretek (magasság × szélesség × hosszúság): 25,1 × 12,4 × 29 mm
• Ajánlott távolság a NYÁK-ba épített relék között: legalább 5 mm
• Szerelés: közvetlenül NYÁK-ba forrasztható vagy a 95-ös sorozat foglalataiba dugaszolható; foglalattal 35 mm-es DIN-sínre (EN 60715)
• Kiegészítők: 95-ös sorozatú foglalatok, 99-es sorozatú LED-es állapotjelző és EMC-védőmodulok, 86.30-as időzítőmodul

Tipikus felhasználási területek

• Egy záróérintkezővel 16 A tartós határáramig terhelhető kör bekapcsolása
• Általános ohmos és kisebb induktív terhelések kapcsolása, AC-1 szerint 4000 VA-ig
• Váltakozó feszültségű vezérlőkörök 230 V AC vezérlőfeszültségről
• NYÁK-ba forrasztva vagy a 95-ös sorozat foglalatával DIN-sínen, 5,0 mm-es lábkiosztással
• Kapcsolószekrények: foglalatba dugaszolva, DIN-sínen

Gyakori kérdések

Milyen érintkezői vannak a 40.61 típusnak?

A relé 1 záróérintkező (1 NO) kialakítású. A záróérintkező alaphelyzetben nyitott, gerjesztéskor zár, tehát bekapcsoló funkcióra való, átkapcsolásra nem. Érintkezőnként 16 A a tartós határáram, a maximális bekapcsolási áram 30 A.

Milyen tekercsfeszültséget igényel?

A tekercs AC-tekercs (50/60 Hz), 230 V AC névleges feszültséggel. Működési tartománya 184…253 V – (0,8…1,1) UN, ellenállása és névleges árama 28 000 Ω / 5 mA, teljesítményfelvétele 1,2 VA.

Mire figyeljek váltakozó feszültségű tekercsnél?

Az AC-tekercs 230 V AC névleges feszültségre készül, teljesítményfelvétele 1,2 VA, működési tartománya 184…253 V – (0,8…1,1) UN. A meghúzási és elejtési idő 7/3 ms (érzékeny tekercsnél 10/3 ms), ami a hálózati félperiódushoz igazodó kapcsolásnál számít.

Mekkora terhelés kapcsolható vele?

Érintkezőnként 16 A tartós határáram, AC-1 szerint 4000 VA, AC-15 szerint 1000 VA, egyfázisú motorterhelésnél 0,55 kW. Egyenfeszültségen DC-1 szerint 24 / 110 / 220 V-on 16 / 0,6 / 0,25 A. A maximális kapcsolási feszültség 400 V AC.

Milyen terheléshez való az AgNi érintkező?

Az érintkezőanyag AgNi, a sorozat alapkivitele: általános ohmos és kisebb induktív terhelésekhez való. A legkisebb kapcsolható terhelés 500 mW (10 V / 5 mA); ez alatti jelszintekhez az aranyozott, nagy bekapcsolási áramú lámpaterhelésekhez pedig az AgSnO2 érintkezős változat ajánlott.

NYÁK-ba forrasztva és foglalattal is használható?

Igen: közvetlenül NYÁK-ba forrasztható vagy a 95-ös sorozat foglalataiba dugaszolható; foglalattal 35 mm-es DIN-sínre (EN 60715). A lábkiosztás 5,0 mm, a NYÁK-ba épített relék között ajánlott távolság legalább 5 mm. Foglalattal a bekötés a foglalaton marad, így a relé cserélhető.
