Finder 40.31.7.005.0000 print-/dugaszolható teljesítményrelé, 1 váltóérintkező (1 CO), 12 A, 5 V DC, DC-érzékeny tekercs, AgNi, NYÁK-ba forrasztható vagy 95-ös sorozatú foglalatba - 403170050000

Finder 40.31.7.005.0000 print-/dugaszolható relé – 12 A, 1 váltóérintkező, 5 V DC

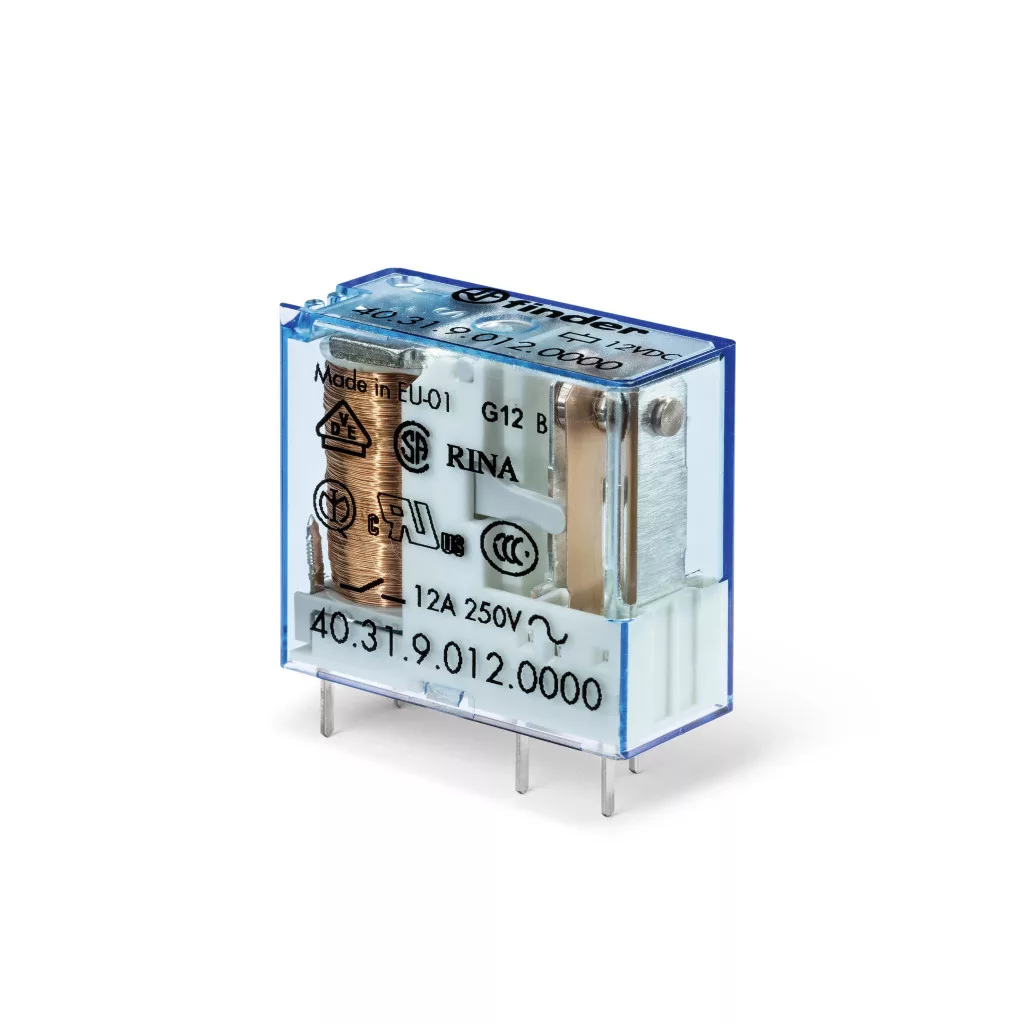

A Finder 40.31.7.005.0000 a gyártó 40-es sorozatába tartozó teljesítményrelé, amely kétféleképpen építhető be: közvetlenül a nyomtatott áramköri lapba forrasztva, vagy a 95-ös sorozat foglalataiba dugaszolva. Foglalattal DIN-sínre is felkerül, csavaros, húzórugós vagy push in bekötéssel – így ugyanaz a relé használható készülékgyártásban és kapcsolószekrényben is.

A 40.31 a sorozat 3,5 mm-es lábkiosztású változata, ezért olyan NYÁK-okhoz való, ahol a furatkiosztás ehhez igazodik. Az érintkező 12 A tartós határáramot bír, AC-1 terhelhetősége 3000 VA, AC-15 szerint 1000 VA, egyfázisú motorterhelésnél 0,55 kW. Foglalatba szerelve a tartós határáram 10 A.

A tekercs DC-érzékeny tekercs, 5 V DC névleges feszültséggel: működési tartománya 3,7…7,5 V, ellenállása 50 Ω, névleges árama 100 mA, teljesítményfelvétele 0,5 W. A tekercs és az érintkezők között 8 mm-es légköz és kúszóáramút, valamint 6 kV (1,2/50 µs) lökőfeszültség-állóság van.

Az érintkezőanyag kadmiummentes AgNi, ami a sorozat alapkivitele: általános ohmos és kisebb induktív terhelésekhez való.

Fő műszaki jellemzők

• Gyártói cikkszám: 40.31.7.005.0000
• Termékcsalád: Finder 40-es sorozat
• Típus: 40.31 print-/dugaszolható teljesítményrelé
• Érintkezők kialakítása: 1 váltóérintkező (1 CO)
• Tartós határáram / max. bekapcsolási áram: 12/20 A
• Névleges / max. kapcsolási feszültség: 250 V AC / 400 V AC
• Max. terhelhetőség AC-1 / AC-15 (230 V AC): 3000 VA / 1000 VA
• Egyfázisú motorterhelés AC-3 (230 V AC): 0,55 kW
• Max. kapcsolási áram DC-1 (24/110/220 V): 12 / 0,6 / 0,25 A
• Legkisebb kapcsolható terhelés: 300 mW (5 V / 5 mA)
• Érintkezőanyag: AgNi (kadmiummentes)
• Tekercs típusa: DC-érzékeny tekercs
• Tekercsfeszültség: 5 V DC
• Tekercs működési tartománya: 3,7…7,5 V – (0,73…1,5) UN
• Tekercsellenállás / névleges tekercsáram: 50 Ω / 100 mA
• Névleges tekercsteljesítmény: 0,5 W
• Tartási / elejtési feszültség: AC 0,8 UN / 0,2 UN, DC 0,4 UN / 0,1 UN
• Mechanikai élettartam: 10 000 000 ciklus
• Villamos élettartam (AC-1): 200 000 ciklus
• Meghúzási / elejtési idő: 7/3 ms (érzékeny tekercsnél 10/3 ms)
• Lökőfeszültség-állóság a tekercs és az érintkezők között: 6 kV (8 mm)
• Dielektromos szilárdság a tekercs és az érintkezők között: 4000 V AC
• Dielektromos szilárdság a nyitott érintkezők között: 1000 V AC
• Hőleadás a környezet felé: 0,65 W terhelőáram nélkül, 1,2 W tartós határáramnál
• Szabvány: megfelel az EN 60335-1 követelményeinek (izzóhuzalos vizsgálat)
• Környezeti hőmérséklet: -40…+85 °C
• Védettség: RT II (bemártó forrasztásra alkalmas)
• Lábkiosztás / csatlakozó lábak hossza: 3,5 mm / 5,2 mm
• Méretek (magasság × szélesség × hosszúság): 25,1 × 12,4 × 29 mm
• Ajánlott távolság a NYÁK-ba épített relék között: legalább 5 mm
• Szerelés: közvetlenül NYÁK-ba forrasztható vagy a 95-ös sorozat foglalataiba dugaszolható; foglalattal 35 mm-es DIN-sínre (EN 60715)
• Kiegészítők: 95-ös sorozatú foglalatok, 99-es sorozatú LED-es állapotjelző és EMC-védőmodulok, 86.30-as időzítőmodul

Tipikus felhasználási területek

• Egy váltóérintkezővel átkapcsolás két ág között, érintkezőnként 12 A tartós határárammal
• Általános ohmos és kisebb induktív terhelések kapcsolása, AC-1 szerint 3000 VA-ig
• Közvetlen meghajtás logikai vagy PLC-kimenetről: a tekercs 0,5 W felvétellel dolgozik, 5 V DC névleges feszültséggel
• Sűrű furatkiosztású nyomtatott áramkörök: a lábkiosztás 3,5 mm
• Elektronikus készülékek és vezérlőkártyák teljesítményfokozata

Gyakori kérdések

Milyen érintkezői vannak a 40.31 típusnak?

A relé 1 váltóérintkező (1 CO) kialakítású. A váltóérintkezővel egy kör között lehet átkapcsolni, mert a közös pont alaphelyzetben a nyugalmi, gerjesztéskor a munkaérintkezőre kapcsol. Érintkezőnként 12 A a tartós határáram, a maximális bekapcsolási áram 20 A.

Milyen tekercsfeszültséget igényel?

A tekercs DC-érzékeny tekercs, 5 V DC névleges feszültséggel. Működési tartománya 3,7…7,5 V – (0,73…1,5) UN, ellenállása és névleges árama 50 Ω / 100 mA, teljesítményfelvétele 0,5 W.

Mit jelent a DC-érzékeny tekercs?

Az érzékeny tekercs kisebb teljesítménnyel gerjeszthető: 0,5 W, szemben a DC-standard tekercs 0,65 W értékével. Így a relé közvetlenül meghajtható logikai vagy PLC-kimenetről is, külön teljesítményfokozat nélkül. A tekercsáram 100 mA.

Mekkora terhelés kapcsolható vele?

Érintkezőnként 12 A tartós határáram, AC-1 szerint 3000 VA, AC-15 szerint 1000 VA, egyfázisú motorterhelésnél 0,55 kW. Egyenfeszültségen DC-1 szerint 24 / 110 / 220 V-on 12 / 0,6 / 0,25 A. A maximális kapcsolási feszültség 400 V AC.

Milyen terheléshez való az AgNi érintkező?

Az érintkezőanyag AgNi, a sorozat alapkivitele: általános ohmos és kisebb induktív terhelésekhez való. A legkisebb kapcsolható terhelés 300 mW (5 V / 5 mA); ez alatti jelszintekhez az aranyozott, nagy bekapcsolási áramú lámpaterhelésekhez pedig az AgSnO2 érintkezős változat ajánlott.

Milyen furatkiosztású NYÁK-hoz való?
