Finder 8A.04.9.024.8310 programozható logikai relé – OPTA Plus, 8 bemenet, 4 relékimenet

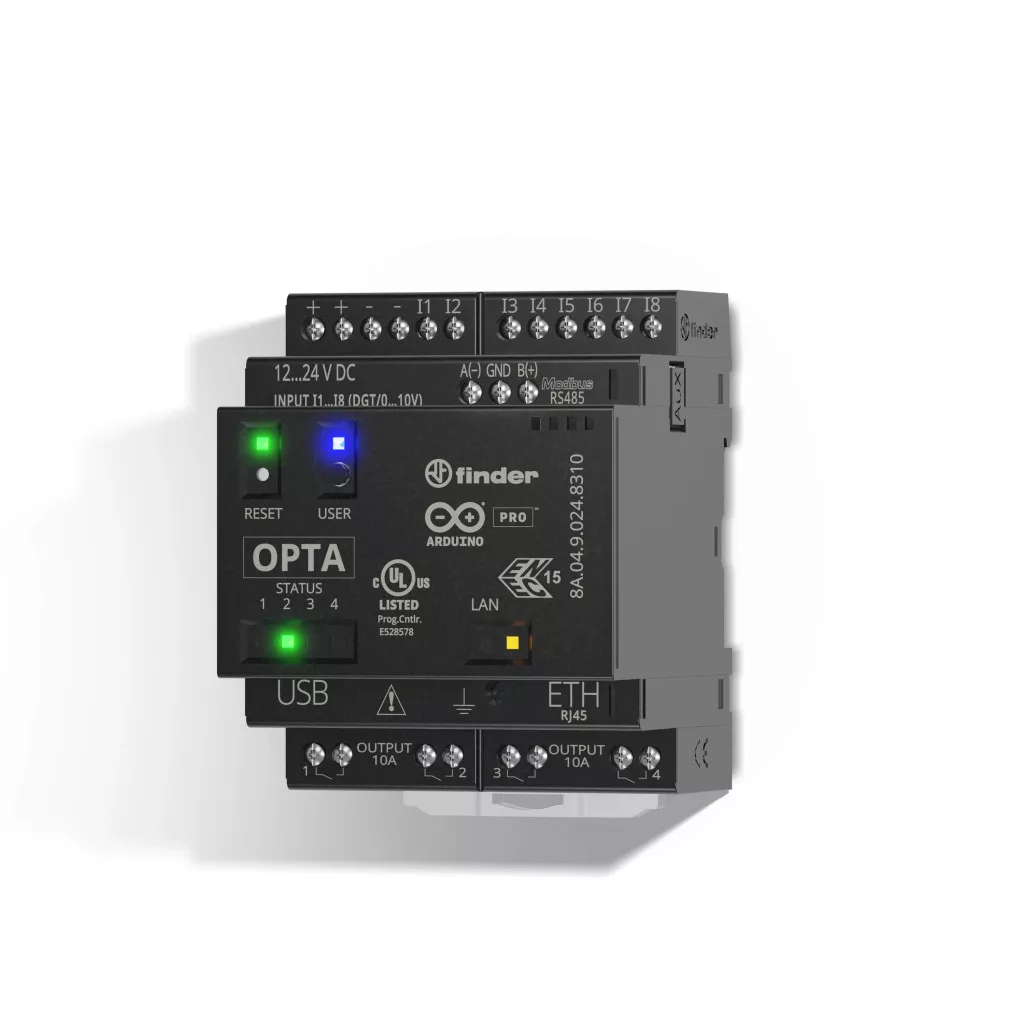

A Finder 8A.04.9.024.8310 a gyártó 8A sorozatába tartozó programozható logikai relé (PLR), az OPTA platform Plus kivitele. Nyolc be- és négy kimenettel önálló vezérlési feladatokat old meg kapcsolószekrényben: a bemenetek digitális vagy analóg (0…10 V) üzemre konfigurálhatók, a négy relékimenet pedig 10 A tartós határáramú záróérintkező.
Ez a Plus kivitel a következő adatcsatlakozásokat kínálja: USB-C csatlakozás, RJ45 Ethernet (Modbus TCP/IP) és Modbus RS485. Az USB-C csatlakozó a programozáshoz, az adatrögzítéshez és a beállítás alatti tápellátáshoz is használható. A készüléken programozható nyomógomb és minden kimeneten LED-es állapotjelzés van.
A programozás Arduino IDE-vel vagy Arduino PLC IDE-vel történik, utóbbival az IEC 61131-3 szerinti nyelveken is: létradiagram (LD), szekvenciális folyamatábra (SFC), funkcióblokk (FBD), strukturált szöveg (ST) és utasításlista (IL). Codesys-szel programozható változat is elérhető, a 8A.04-832C rendelési számon.
A bemenetek PNP és NPN érzékelővel egyaránt működnek, fordított bekötés ellen védettek, maximális feszültségük 24 V DC, a jelszint 0 és 1 határa 4 V, illetve 5,9 V DC. Az analóg felbontás 16-tól 12 bitig konfigurálható, a bemeneti frekvencia 4,5 kHz, a legrövidebb felismert jel 0,02 ms.
Egy OPTA alapkészülék legfeljebb öt tetszőleges bővítőmodullal bővíthető: EMR-, SSR- és analóg modul egyaránt csatlakoztatható hozzá. A tápfeszültség (12…24) V DC, a működési tartomány 10,2…27,6 V DC. A készülék 70 mm széles, mérete 88,8 × 70 × 60,8 mm (magasság × szélesség × mélység), 35 mm-es DIN-sínre szerelhető, a védettség IP 20, a megengedett környezeti hőmérséklet -20…+50 °C.
Fő műszaki jellemzők
- Gyártói cikkszám: 8A.04.9.024.8310
- Termékcsalád: Finder 8A sorozat (OPTA)
- Típus: 8A.04-8310 programozható logikai relé (PLR), Plus kivitel
- Kimenetek kialakítása: 4 záróérintkező (4 NO), elektromechanikus relékimenet
- Tartós határáram / max. bekapcsolási áram: 10/15 A
- Névleges / max. kapcsolási feszültség: 250 V AC / 400 V AC
- Max. terhelhetőség AC-1 / AC-15: 2500 VA / 500 VA
- Max. kapcsolási áram DC-1 (24/110/220 V): 10 / 0,3 / 0,12 A
- Legkisebb kapcsolható terhelés: 300 mW (5 V / 5 mA)
- Meghúzási / elejtési idő a relékimeneten: 6/4 ms
- Érintkezőanyag: AgNi
- Bemenetek száma: 8
- Bemenetek típusa: digitális vagy analóg, konfigurálható
- Analóg bemenetek: 0…10 V
- Analóg bemenet felbontása: 16-tól 12 bitig, felhasználó által konfigurálható
- Bemeneti frekvencia: 4,5 kHz
- Bemeneti feszültség (jel 0 / jel 1): < 4 V DC / > 5,9 V DC (max. 24 V DC)
- Bemenetek maximális feszültsége: 24 V DC
- Bemenetek kompatibilitása: PNP/NPN
- Fordított bekötés elleni védelem: igen
- Bemeneti jel minimális hossza: 0,02 ms
- Adatcsatlakozások: USB-C csatlakozás, RJ45 Ethernet (Modbus TCP/IP) és Modbus RS485
- Programnyelv: Arduino IDE és Arduino PLC IDE, az IEC 61131-3 nyelvekkel (LD, SFC, FBD, ST, IL); Codesys csak a 8A.04-832C kivitelnél
- Kezelőszervek és jelzés: programozható nyomógomb, LED-es állapotjelzés minden kimeneten
- Bővíthetőség: egy OPTA alapkészülék legfeljebb 5 tetszőleges bővítőmodullal bővíthető
- Tápfeszültség: (12…24) V DC
- Névleges teljesítményfelvétel: 0,6…2,2 W (típustól függően)
- Működési tartomány: 10,2…27,6 V DC
- Villamos élettartam (AC-1): 100 000 ciklus
- Környezeti hőmérséklet: -20…+50 °C
- Védettség: IP 20
- Készülékszélesség: 70 mm
- Méretek (magasság × szélesség × mélység): 88,8 × 70 × 60,8 mm
- Szerelés: 35 mm-es DIN-sínre (EN 60715), csavaros csatlakozás
Tipikus felhasználási területek
- Önálló gépvezérlés és kis automatizálási feladatok kapcsolószekrényben
- Épületautomatizálás: világítás-, szellőztetés- és fűtésvezérlés programozott logikával
- 4 terhelés kapcsolása közvetlenül, 10 A tartós határáramú relékimenetekkel
- 8 érzékelő fogadása digitális vagy analóg (0…10 V) bemeneten, PNP és NPN kompatibilitással
- Ethernet és Modbus RS485 együttes használata soros terepi eszközökkel
- Bővített rendszer: az alapkészülék legfeljebb 5 EMR-, SSR- vagy analóg modullal bővíthető
Gyakori kérdések
Mit tud ez a készülék?
Programozható logikai relé: egy kis PLC, amely önállóan futtat vezérlési programot. Nyolc bemenete digitális vagy analóg (0…10 V) üzemre konfigurálható, négy relékimenete pedig közvetlenül kapcsol terhelést, egyenként 10 A tartós határárammal. Külön PLC és külön relék nélkül old meg olyan feladatokat, amelyekhez korábban több készülék kellett.
Mit ad a Plus kivitel a többihez képest?
A Plus kivitel a Lite USB-C és Ethernet csatlakozásán felül Modbus RS485 soros felületet is kap, tehát terepi eszközök soros buszra is felfűzhetők. Vezeték nélküli eléréshez az Advanced kivitel (8A.04.9.024.8320) való, amelyben Wi-Fi és BLE modul is van.
Mekkora terhelést kapcsolnak a kimenetek?
A négy kimenet elektromechanikus relé, 4 záróérintkező (4 NO) kialakítással. A tartós határáram és a maximális bekapcsolási áram 10/15 A, a névleges és a maximális kapcsolási feszültség 250 V AC / 400 V AC. AC-1 szerint 2500 VA, AC-15 szerint 500 VA, egyenfeszültségen DC-1 szerint 24 / 110 / 220 V-on 10 / 0,3 / 0,12 A. Az érintkezőanyag AgNi, a meghúzási és elejtési idő 6/4 ms.
Milyen érzékelők köthetők a bemenetekre?
A nyolc bemenet digitális vagy analóg üzemre konfigurálható. Analóg módban a tartomány 0…10 V, a felbontás 16-tól 12 bitig állítható. Digitális módban a jel 0 határa 4 V, a jel 1 határa 5,9 V DC, a maximális bemeneti feszültség 24 V DC. A bemenetek PNP és NPN érzékelővel egyaránt működnek, és fordított bekötés ellen védettek.
Milyen nyelven programozható?
Arduino IDE-vel, illetve az Arduino PLC IDE-vel, amely az IEC 61131-3 szerinti nyelveket támogatja: létradiagram (LD), szekvenciális folyamatábra (SFC), funkcióblokk-diagram (FBD), strukturált szöveg (ST) és utasításlista (IL). Codesys-szel programozható változat is rendelhető, a 8A.04-832C rendelési számon. A programozás USB-C csatlakozón keresztül történik, amely a beállítás idejére a tápellátást is biztosítja.
Bővíthető-e további be- és kimenetekkel?
Igen: egy OPTA alapkészülék legfeljebb öt tetszőleges bővítőmodullal bővíthető. A sorozatban EMR-modul 16 bemenettel és 8 relékimenettel (8A.58), SSR-modul 16 bemenettel és 8 félvezető kimenettel (8A.88), valamint analóg modul 6 analóg bemenettel, 2 analóg és 4 PWM-kimenettel (8A.26) érhető el. A modulok tápfeszültsége szintén (12…24) V DC.
