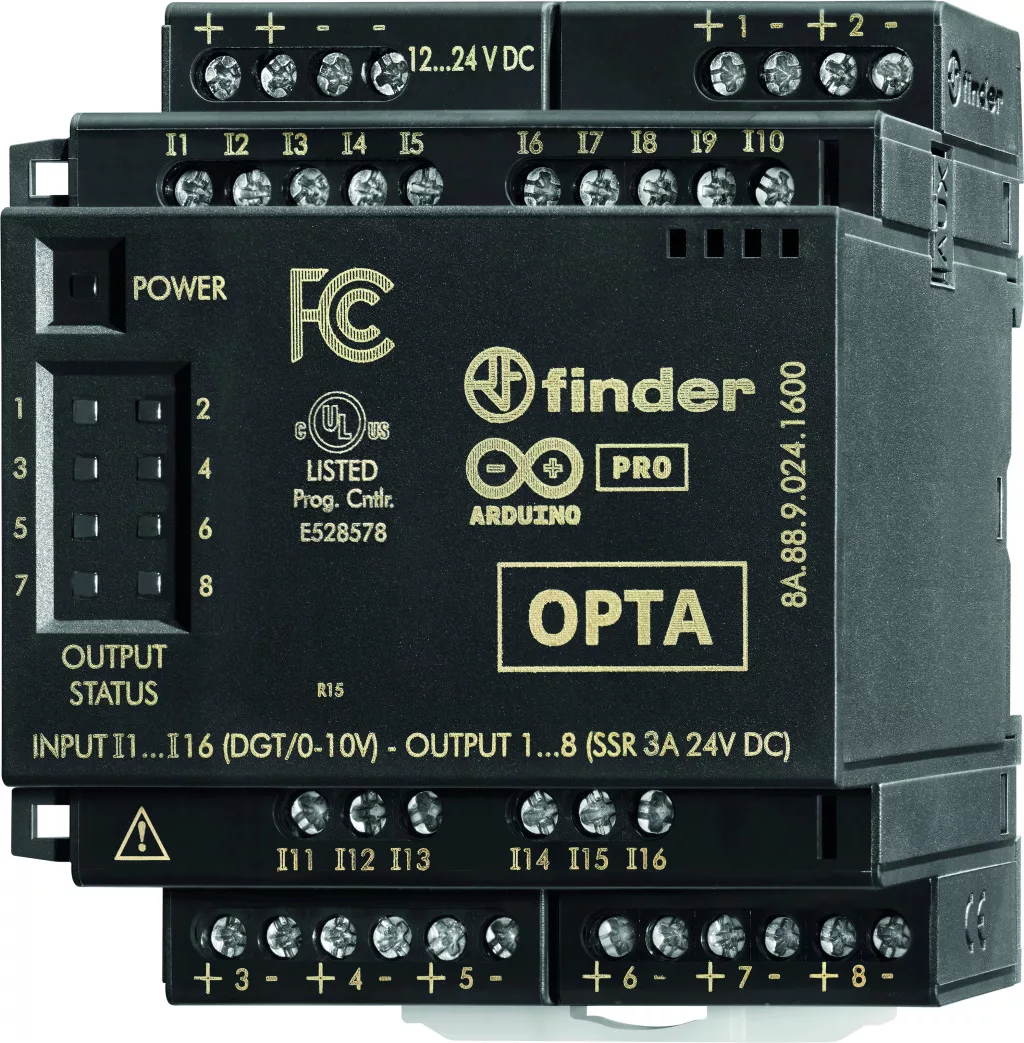

Finder 8A.88.9.024.1600 OPTA bővítőmodul – 16 bemenet, 8 félvezető kimenet
A Finder 8A.88.9.024.1600 a gyártó 8A sorozatába tartozó digitális bővítőmodul az OPTA programozható logikai reléhez. Tizenhat digitális vagy analóg (0…10 V) bemenettel és nyolc kimenettel bővíti az alapkészüléket; egy OPTA legfeljebb öt tetszőleges modullal bővíthető, így a be- és kimenetek száma a feladathoz igazítható.
Ez az SSR-kivitel félvezető kimenetekkel dolgozik: nyolc kimenet, egyenként 3 A tartós határárammal és 50 A bekapcsolási árammal, 24 V DC névleges és 33 V DC maximális feszültségen. A kapcsolási feszültségtartomány 1,5…30 V DC, a DC-13 terhelhetőség 36 W, a legkisebb kapcsolási áram 1 mA. Mozgó érintkező nincs benne, ezért a kapcsolás zajmentes, a kapcsolási idő 0,02/0,2 ms — mintegy háromszázszor gyorsabb az elektromechanikus kimeneteknél —, a villamos élettartam pedig > 1 000 000 ciklus. A szivárgóáram legfeljebb 0,001 mA, a feszültségesés 0,4 V.
A tizenhat bemenet digitális vagy analóg üzemre konfigurálható. Analóg módban a tartomány 0…10 V, a felbontás felhasználó által állítható, legfeljebb 12 és legalább 8 bit. Digitális módban a jel 0 határa 4 V, a jel 1 határa 5,9 V DC, a maximális bemeneti feszültség 24 V DC. A bemenetek PNP és NPN érzékelővel egyaránt működnek, fordított bekötés ellen védettek, a legrövidebb felismert jel 0,02 ms.
A modul kommunikációs felületen csatlakozik az OPTA alapkészülékhez és a további bővítőmodulokhoz. A programozás Arduino IDE-vel vagy Arduino PLC IDE-vel történik, az utóbbival az IEC 61131-3 nyelvein is (LD, SFC, FBD, ST, IL); Codesys-szel programozható változat is rendelhető, a 8A.88-160C rendelési számon. A tápfeszültség állapotát és a nyolc kimenet állapotát külön LED jelzi.
A tápfeszültség (12…24) V DC, a teljesítményfelvétel 1 W, a működési tartomány 10,6…27,5 V DC. A modul 70 mm széles, mérete 88,8 × 75,5 × 60,8 mm (magasság × szélesség × mélység), 35 mm-es DIN-sínre szerelhető, a csatlakozás csavaros, a védettség IP 20, a megengedett környezeti hőmérséklet -20…+50 °C.
Fő műszaki jellemzők
- Gyártói cikkszám: 8A.88.9.024.1600
- Termékcsalád: Finder 8A sorozat (OPTA)
- Típus: 8A.88-1600 digitális bővítőmodul az OPTA programozható logikai reléhez
- Kimenetek kialakítása: 8 záróérintkező (8 NO), félvezető relékimenet (SSR)
- Tartós határáram / max. bekapcsolási áram: 3/50 A
- Névleges / max. kapcsolási feszültség: 24 V DC / 33 V DC
- Kapcsolási feszültségtartomány: 1,5…30 V DC
- Max. terhelhetőség DC-13 szerint: 36 W
- Legkisebb kapcsolási áram: 1 mA
- Max. szivárgóáram: 0,001 mA
- Max. feszültségesés: 0,4 V
- Meghúzási / elejtési idő a kimeneten: 0,02/0,2 ms
- Bemenetek száma: 16
- Bemenetek típusa: digitális vagy analóg, konfigurálható
- Analóg bemenetek: 0…10 V
- Analóg bemenet felbontása: felhasználó által konfigurálható, max. 12 bit – min. 8 bit
- Bemeneti frekvencia: 4,5 kHz
- Bemeneti feszültség (jel 0 / jel 1): < 4 V / > 5,9 V DC (max. 24 V DC)
- Bemenetek maximális feszültsége: 24 V DC
- Bemenetek kompatibilitása: PNP/NPN
- Fordított bekötés elleni védelem: igen
- Bemeneti jel minimális hossza: 0,02 ms
- Kommunikáció: kommunikációs felület az OPTA alapkészülékhez és a további bővítőmodulokhoz
- Bővíthetőség: egy OPTA alapkészülék legfeljebb 5 tetszőleges modullal bővíthető
- Programnyelv: Arduino IDE vagy Arduino PLC IDE az IEC 61131-3 nyelvekkel (LD, SFC, FBD, ST, IL); Codesys csak a 8A.88-160C kivitelnél
- Jelzés: LED a tápfeszültség állapotjelzésére és 8 LED a kimenetek állapotjelzésére
- Tápfeszültség: (12…24) V DC
- Névleges teljesítményfelvétel: 1 W
- Működési tartomány: 10,6…27,5 V DC
- Villamos élettartam: > 1 000 000 ciklus
- Környezeti hőmérséklet: -20…+50 °C
- Védettség: IP 20
- Készülékszélesség: 70 mm (a rajz szerinti teljes szélesség 75,5 mm)
- Méretek (magasság × szélesség × mélység): 88,8 × 75,5 × 60,8 mm
- Szerelés: 35 mm-es DIN-sínre (EN 60715), csavaros csatlakozás
Tipikus felhasználási területek
- Az OPTA programozható logikai relé be- és kimeneteinek bővítése
- 16 további érzékelő fogadása digitális vagy analóg (0…10 V) bemeneten
- 8 további egyenfeszültségű terhelés kapcsolása félvezető kimenettel, egyenként 3 A-ig
- Nagy kapcsolási gyakoriságú egyenfeszültségű körök: mágnesszelepek, jelzőlámpák, gyors ütemezés
- Nagyobb rendszerek kiépítése: egy OPTA legfeljebb 5 modullal bővíthető
- Gépvezérlés és épületautomatizálás, ahol az alapkészülék be- és kimenetei nem elegendők
Gyakori kérdések
Mire való ez a modul?
Az OPTA programozható logikai relé be- és kimeneteinek bővítésére. Tizenhat digitális vagy analóg bemenetet és nyolc kimenetet ad hozzá az alapkészülékhez. Egy OPTA legfeljebb öt tetszőleges modullal bővíthető, tehát a be- és kimenetek száma a feladathoz igazítható. Önmagában nem működik: mindig OPTA alapkészülékhez kell csatlakoztatni.
Mi a különbség az EMR- és az SSR-modul között?
Ez az SSR-kivitel: félvezető kimenetei csak egyenfeszültséget kapcsolnak, 24 V DC névleges feszültségen és 3 A-ig, viszont a kapcsolási idő 0,02/0,2 ms és a villamos élettartam > 1 000 000 ciklus. Váltakozó feszültségű vagy nagyobb terheléshez az EMR-kivitel (8A.58.9.024.1600) való, amely 250 V AC-ig és 6 A-ig terhelhető.
Mekkora terhelést kapcsolnak a kimenetek?
Nyolc félvezető kimenet, egyenként 3/50 A tartós határárammal és bekapcsolási árammal, 24 V DC névleges és 33 V DC maximális feszültségen. A kapcsolási feszültségtartomány 1,5…30 V DC, a DC-13 terhelhetőség 36 W. A legkisebb kapcsolási áram 1 mA, a szivárgóáram legfeljebb 0,001 mA, a feszültségesés 0,4 V.
Milyen érzékelők köthetők a bemenetekre?
A tizenhat bemenet digitális vagy analóg üzemre konfigurálható. Analóg módban a tartomány 0…10 V, a felbontás legfeljebb 12 és legalább 8 bit között állítható. Digitális módban a jel 0 határa 4 V, a jel 1 határa 5,9 V DC, a maximális bemeneti feszültség 24 V DC. A bemenetek PNP és NPN érzékelővel egyaránt működnek, és fordított bekötés ellen védettek.
Hogyan csatlakozik az alapkészülékhez?
A modul oldalán kommunikációs felület van, amellyel közvetlenül az OPTA alapkészülékhez, illetve a sorban következő bővítőmodulhoz csatlakozik. Saját tápfeszültséget igényel: (12…24) V DC, 1 W teljesítményfelvétellel. A tápfeszültség állapotát és a nyolc kimenet állapotát külön LED jelzi.
Hogyan programozható?
A modul be- és kimenetei az OPTA programjából érhetők el; a programozás Arduino IDE-vel vagy Arduino PLC IDE-vel történik, az utóbbival az IEC 61131-3 nyelvein is: LD, SFC, FBD, ST és IL. Codesys-szel programozható változat is rendelhető, a 8A.88-160C rendelési számon.
