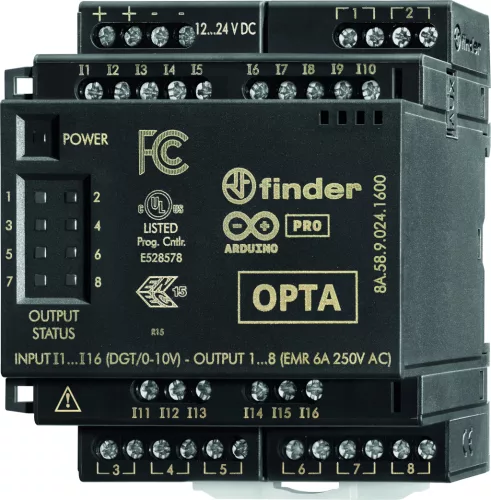

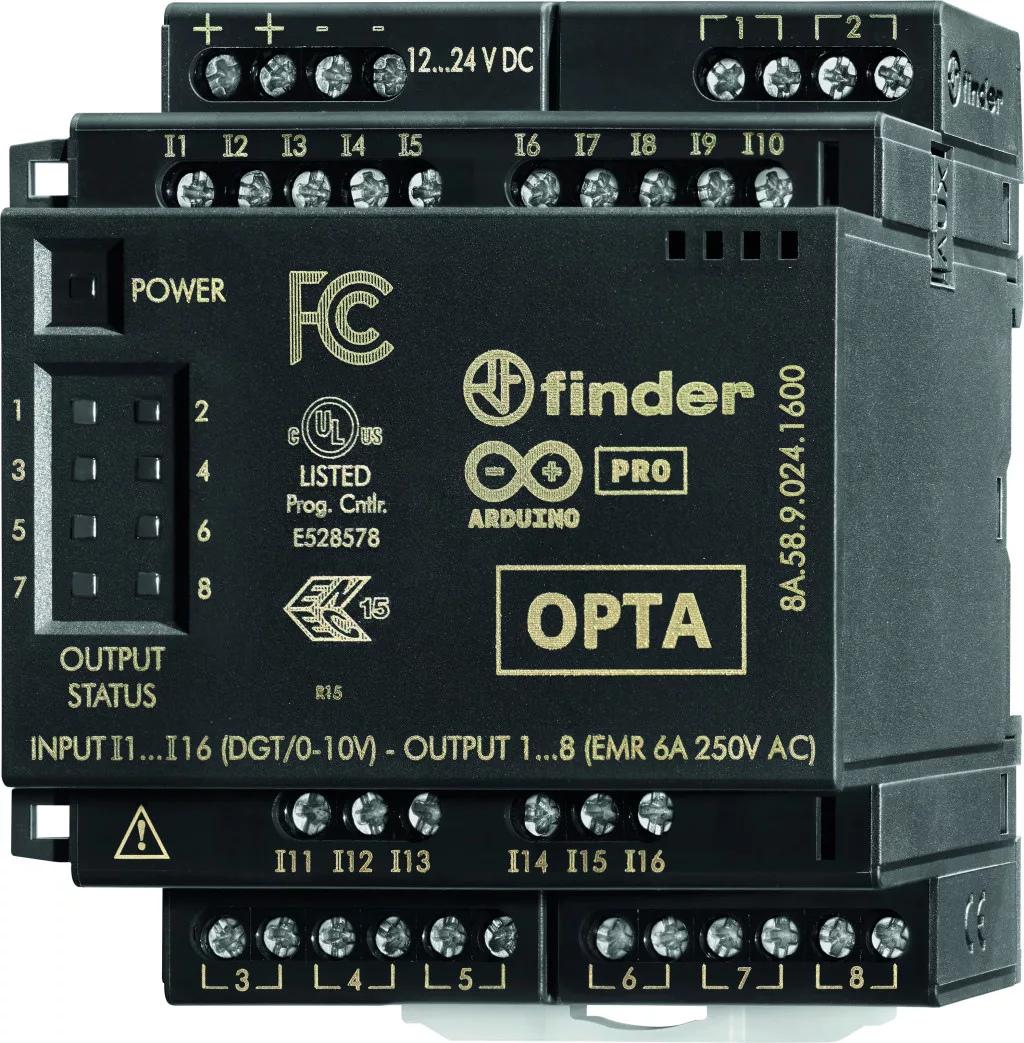

Finder 8A.58.9.024.1600 OPTA bővítőmodul – 16 bemenet, 8 relékimenet

A Finder 8A.58.9.024.1600 a gyártó 8A sorozatába tartozó digitális bővítőmodul az OPTA programozható logikai reléhez. Tizenhat digitális vagy analóg (0…10 V) bemenettel és nyolc kimenettel bővíti az alapkészüléket; egy OPTA legfeljebb öt tetszőleges modullal bővíthető, így a be- és kimenetek száma a feladathoz igazítható.

Ez az EMR-kivitel elektromechanikus relékimenetekkel dolgozik: nyolc záróérintkező, egyenként 6 A tartós határárammal, 250 V AC névleges és 400 V AC maximális kapcsolási feszültséggel. AC-1 szerint 1500 VA, AC-15 szerint 300 VA terhelhető, egyenfeszültségen DC-1 szerint 24 / 110 / 220 V-on 6 / 0,2 / 0,12 A. Az érintkezőanyag AgNi, a meghúzási és elejtési idő 6/4 ms, a villamos élettartam 60 000 ciklus.

A tizenhat bemenet digitális vagy analóg üzemre konfigurálható. Analóg módban a tartomány 0…10 V, a felbontás felhasználó által állítható, legfeljebb 12 és legalább 8 bit. Digitális módban a jel 0 határa 4 V, a jel 1 határa 5,9 V DC, a maximális bemeneti feszültség 24 V DC. A bemenetek PNP és NPN érzékelővel egyaránt működnek, fordított bekötés ellen védettek, a legrövidebb felismert jel 0,02 ms.

A modul kommunikációs felületen csatlakozik az OPTA alapkészülékhez és a további bővítőmodulokhoz. A programozás Arduino IDE-vel vagy Arduino PLC IDE-vel történik, az utóbbival az IEC 61131-3 nyelvein is (LD, SFC, FBD, ST, IL); Codesys-szel programozható változat is rendelhető, a 8A.58-160C rendelési számon. A tápfeszültség állapotát és a nyolc kimenet állapotát külön LED jelzi.

A tápfeszültség (12…24) V DC, a teljesítményfelvétel 1 W, a működési tartomány 10,6…27,5 V DC. A modul 70 mm széles, mérete 88,8 × 75,5 × 60,8 mm (magasság × szélesség × mélység), 35 mm-es DIN-sínre szerelhető, a csatlakozás csavaros, a védettség IP 20, a megengedett környezeti hőmérséklet -20…+50 °C.

Fő műszaki jellemzők

• Gyártói cikkszám: 8A.58.9.024.1600
• Termékcsalád: Finder 8A sorozat (OPTA)
• Típus: 8A.58-1600 digitális bővítőmodul az OPTA programozható logikai reléhez
• Kimenetek kialakítása: 8 záróérintkező (8 NO), elektromechanikus relékimenet (EMR)
• Tartós határáram / max. bekapcsolási áram: 6/10 A
• Névleges / max. kapcsolási feszültség: 250 V AC / 400 V AC
• Max. terhelhetőség AC-1 / AC-15: 1500 VA / 300 VA
• Max. kapcsolási áram DC-1 (24/110/220 V): 6 / 0,2 / 0,12 A
• Legkisebb kapcsolható terhelés: 500 mW (12 V / 10 mA)
• Meghúzási / elejtési idő a kimeneten: 6/4 ms
• Érintkezőanyag: AgNi
• Bemenetek száma: 16
• Bemenetek típusa: digitális vagy analóg, konfigurálható
• Analóg bemenetek: 0…10 V
• Analóg bemenet felbontása: felhasználó által konfigurálható, max. 12 bit – min. 8 bit
• Bemeneti frekvencia: 4,5 kHz
• Bemeneti feszültség (jel 0 / jel 1): < 4 V / > 5,9 V DC (max. 24 V DC)
• Bemenetek maximális feszültsége: 24 V DC
• Bemenetek kompatibilitása: PNP/NPN
• Fordított bekötés elleni védelem: igen
• Bemeneti jel minimális hossza: 0,02 ms
• Kommunikáció: kommunikációs felület az OPTA alapkészülékhez és a további bővítőmodulokhoz
• Bővíthetőség: egy OPTA alapkészülék legfeljebb 5 tetszőleges modullal bővíthető
• Programnyelv: Arduino IDE vagy Arduino PLC IDE az IEC 61131-3 nyelvekkel (LD, SFC, FBD, ST, IL); Codesys csak a 8A.58-160C kivitelnél
• Jelzés: LED a tápfeszültség állapotjelzésére és 8 LED a kimenetek állapotjelzésére
• Tápfeszültség: (12…24) V DC
• Névleges teljesítményfelvétel: 1 W
• Működési tartomány: 10,6…27,5 V DC
• Villamos élettartam: 60 000 ciklus
• Környezeti hőmérséklet: -20…+50 °C
• Védettség: IP 20
• Készülékszélesség: 70 mm (a rajz szerinti teljes szélesség 75,5 mm)
• Méretek (magasság × szélesség × mélység): 88,8 × 75,5 × 60,8 mm
• Szerelés: 35 mm-es DIN-sínre (EN 60715), csavaros csatlakozás

Tipikus felhasználási területek

• Az OPTA programozható logikai relé be- és kimeneteinek bővítése
• 16 további érzékelő fogadása digitális vagy analóg (0…10 V) bemeneten
• 8 további terhelés kapcsolása relékimenettel, egyenként 6 A-ig
• Váltakozó feszültségű terhelések kapcsolása 250 V AC-ig
• Nagyobb rendszerek kiépítése: egy OPTA legfeljebb 5 modullal bővíthető
• Gépvezérlés és épületautomatizálás, ahol az alapkészülék be- és kimenetei nem elegendők

Gyakori kérdések

Mire való ez a modul?

Az OPTA programozható logikai relé be- és kimeneteinek bővítésére. Tizenhat digitális vagy analóg bemenetet és nyolc kimenetet ad hozzá az alapkészülékhez. Egy OPTA legfeljebb öt tetszőleges modullal bővíthető, tehát a be- és kimenetek száma a feladathoz igazítható. Önmagában nem működik: mindig OPTA alapkészülékhez kell csatlakoztatni.

Mi a különbség az EMR- és az SSR-modul között?

Ez az EMR-kivitel: elektromechanikus relékimenetei váltakozó és egyenfeszültségű terhelést egyaránt kapcsolnak, 250 V AC-ig és 6 A-ig, galvanikus leválasztással. Az SSR-kivitel (8A.88.9.024.1600) félvezető kimenetekkel dolgozik: csak egyenfeszültségre, 24 V DC-ig és 3 A-ig, viszont sokkal gyorsabban kapcsol és lényegesen hosszabb az élettartama.

Mekkora terhelést kapcsolnak a kimenetek?

Nyolc záróérintkező, egyenként 6/10 A tartós határárammal és bekapcsolási árammal, 250 V AC névleges és 400 V AC maximális kapcsolási feszültséggel. AC-1 szerint 1500 VA, AC-15 szerint 300 VA, egyenfeszültségen DC-1 szerint 6 / 0,2 / 0,12 A. A legkisebb kapcsolható terhelés 500 mW (12 V / 10 mA).

Milyen érzékelők köthetők a bemenetekre?

A tizenhat bemenet digitális vagy analóg üzemre konfigurálható. Analóg módban a tartomány 0…10 V, a felbontás legfeljebb 12 és legalább 8 bit között állítható. Digitális módban a jel 0 határa 4 V, a jel 1 határa 5,9 V DC, a maximális bemeneti feszültség 24 V DC. A bemenetek PNP és NPN érzékelővel egyaránt működnek, és fordított bekötés ellen védettek.

Hogyan csatlakozik az alapkészülékhez?

A modul oldalán kommunikációs felület van, amellyel közvetlenül az OPTA alapkészülékhez, illetve a sorban következő bővítőmodulhoz csatlakozik. Saját tápfeszültséget igényel: (12…24) V DC, 1 W teljesítményfelvétellel. A tápfeszültség állapotát és a nyolc kimenet állapotát külön LED jelzi.

Hogyan programozható?

A modul be- és kimenetei az OPTA programjából érhetők el; a programozás Arduino IDE-vel vagy Arduino PLC IDE-vel történik, az utóbbival az IEC 61131-3 nyelvein is: LD, SFC, FBD, ST és IL. Codesys-szel programozható változat is rendelhető, a 8A.58-160C rendelési számon.
