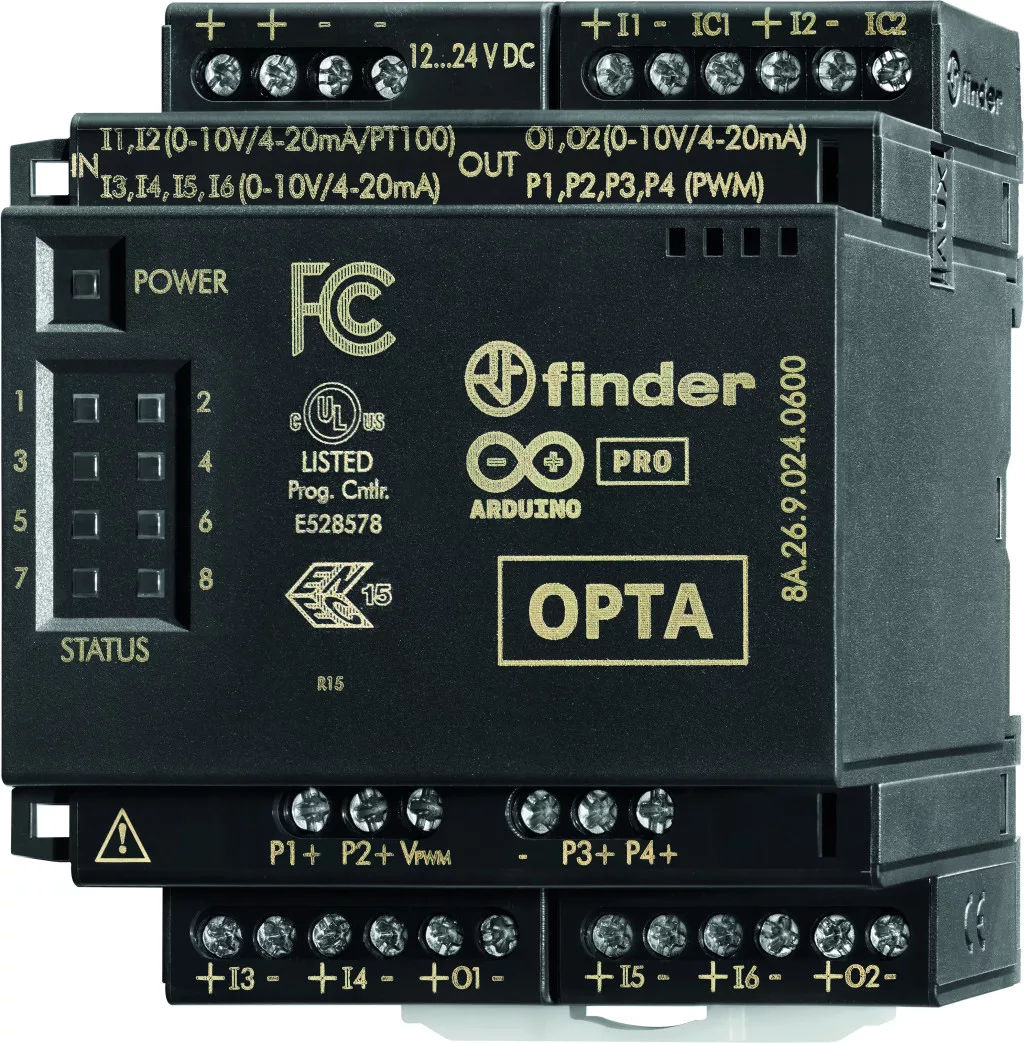

Finder 8A.26.9.024.0600 OPTA analóg bővítőmodul – 6 analóg bemenet, 2 analóg és 4 PWM-kimenet
A Finder 8A.26.9.024.0600 a gyártó 8A sorozatába tartozó analóg bővítőmodul az OPTA programozható logikai reléhez. Hat analóg bemenettel, két analóg kimenettel és négy PWM-kimenettel egészíti ki az alapkészüléket, amely így mérési és szabályozási feladatokra is alkalmassá válik. Egy OPTA legfeljebb öt tetszőleges modullal bővíthető.
A hat analóg bemenet háromféle jelet fogad: feszültséget (0…10) V, áramot (4…20) mA és PT100 ellenállás-hőmérőt. A PT100 mérési tartománya -25…+400 °C, pontossága ±1,5 °C a -20…+50 °C környezeti hőmérséklet-tartományon belül; az I1 és I2 bemenet 2 vagy 3 vezetékes bekötést is fogad, a többi 2 vezetékeset. A bemenetek felbontása 16 bit, a túlfeszültség-védelem 40 V-ig véd. Fordított bekötés ellen ez a modul nem véd, ezért a polaritásra figyelni kell.
A két analóg kimenet feszültséget (0…10) V vagy áramot (4…20) mA ad, 13 bites felbontással. A négy PWM-kimenet 10 kHz frekvenciával dolgozik, vezérlőfeszültsége 8…28,8 V DC, maximális árama 100 mA; a periódus és a kitöltési tényező egyaránt programozható, utóbbi 0 és 100 % között. Ezekkel szelepek, frekvenciaváltók és fordulatszám-szabályozók vezérelhetők.
A be- és kimenetek átprogramozhatók: a hat bemenetből a kimenetek átalakításával legfeljebb nyolc lehet, és fordítva, a két kimenetből is legfeljebb nyolc — a modul tehát a feladat szerint alakítható.
A programozás Arduino IDE-vel vagy Arduino PLC IDE-vel történik, az utóbbival az IEC 61131-3 nyelvein is (LD, SFC, FBD, ST, IL); Codesys-szel programozható változat a 8A.26-060C rendelési számon rendelhető. Az üzemállapotot egy LED jelzi, mellette nyolc felhasználó által konfigurálható LED van. A tápfeszültség (12…24) V DC, a teljesítményfelvétel 1 W, a működési tartomány 9,6…28,8 V DC. A modul 70 mm széles, mérete 88,8 × 75,5 × 60,8 mm (magasság × szélesség × mélység), 35 mm-es DIN-sínre szerelhető, a védettség IP 20.
Fő műszaki jellemzők
- Gyártói cikkszám: 8A.26.9.024.0600
- Termékcsalád: Finder 8A sorozat (OPTA)
- Típus: 8A.26-0600 analóg bővítőmodul az OPTA programozható logikai reléhez
- Analóg bemenetek száma: 6 (a kimenetek átprogramozásával legfeljebb 8 hozható létre)
- Analóg bemenetek fajtája: analóg feszültség (0…10) V, áram (4…20) mA, PT100
- Analóg bemenet felbontása: 16 bit
- Bemeneti túlfeszültség-védelem: igen, 40 V-ig
- Fordított bekötés elleni védelem: nem
- Feszültségbemenet: 0…10 V, bemeneti impedancia min. 175 MΩ, pontosság és ismétlési pontosság ±1 %
- Árambemenet: 4…20 mA, max. zárlati áram 25…35 mA, programozható áramkorlát 0,5…24,5 mA, pontosság és ismétlési pontosság ±1 %
- RTD-bemenet: PT100; csatlakozás 2 vezetékes (I1…I6, O1, O2), illetve 2 vagy 3 vezetékes (I1, I2); bemeneti impedancia 0…1 MΩ, bias-feszültség 2,5 V
- RTD hőmérséklet-tartomány: -25…+400 °C
- RTD pontosság: ±1,5 °C a -20…+50 °C környezeti hőmérséklet-tartományon belül
- Analóg kimenetek száma: 2 (a bemenetek átprogramozásával legfeljebb 8 hozható létre)
- Analóg kimenetek fajtája: analóg kimeneti feszültség (0…10) V és áram (4…20) mA
- Analóg kimenetek felbontása: 13 bit
- Feszültségkimenet: 0…10 V DC; zárlati áram csatornánként sourcing 25…32 mA, sinking 3,0…4,5 mA; pontosság és ismétlési pontosság ±1 %
- Áramkimenet: 0/4…20 mA; max. kimeneti feszültség 20 mA-nél 11,9 V ±20 %, nyitott áramkörnél 16,9 V ±20 %; kimeneti impedancia 1,5…4 MΩ; pontosság 1 % a (0…10) mA és 2 % a (10…20) mA tartományban
- PWM-kimenetek száma: 4
- PWM vezérlőfeszültség: 8…28,8 V DC
- PWM-frekvencia: 10 kHz
- PWM max. áram: 100 mA
- PWM periódus és kitöltési tényező: programozható, a kitöltési tényező 0…100 % között
- Kommunikáció: kommunikációs felület az OPTA alapkészülékhez és a további bővítőmodulokhoz
- Bővíthetőség: egy OPTA alapkészülék legfeljebb 5 tetszőleges modullal bővíthető
- Programnyelv: Arduino IDE vagy Arduino PLC IDE az IEC 61131-3 nyelvekkel (LD, SFC, FBD, ST, IL); Codesys csak a 8A.26-060C kivitelnél
- Jelzés: 1 LED az üzemállapot jelzésére és 8 felhasználó által konfigurálható LED
- Tápfeszültség: (12…24) V DC
- Névleges teljesítményfelvétel: 1 W
- Működési tartomány: 9,6…28,8 V DC
- Környezeti hőmérséklet: -20…+50 °C
- Védettség: IP 20
- Készülékszélesség: 70 mm (a rajz szerinti teljes szélesség 75,5 mm)
- Méretek (magasság × szélesség × mélység): 88,8 × 75,5 × 60,8 mm
- Szerelés: 35 mm-es DIN-sínre (EN 60715), csavaros csatlakozás
Tipikus felhasználási területek
- Az OPTA programozható logikai relé bővítése analóg mérési és szabályozási funkciókkal
- Hőmérséklet-mérés PT100 ellenállás-hőmérővel, -25…+400 °C tartományban
- Analóg érzékelők fogadása (0…10) V feszültség- vagy (4…20) mA áramjelen
- Szelepek, frekvenciaváltók és fordulatszám-szabályozók vezérlése analóg kimenettel
- PWM-vezérlés 10 kHz-en, programozható kitöltési tényezővel: fűtés, világítás és hajtások szabályozása
- Épületautomatizálás és gépvezérlés, ahol a digitális be- és kimenetek nem elegendők
Gyakori kérdések
Mire való ez a modul?
Az OPTA programozható logikai relé bővítésére analóg oldalon. Hat analóg bemenetet, két analóg kimenetet és négy PWM-kimenetet ad hozzá az alapkészülékhez, amely így mérési és szabályozási feladatokat is el tud látni. Önmagában nem működik: mindig OPTA alapkészülékhez kell csatlakoztatni, és egy OPTA legfeljebb öt tetszőleges modullal bővíthető.
Milyen jeleket fogadnak a bemenetek?
Háromfélét: feszültséget (0…10) V, áramot (4…20) mA és PT100 ellenállás-hőmérőt. A felbontás 16 bit, a pontosság és az ismétlési pontosság ±1 %. A feszültségbemenet impedanciája legalább 175 MΩ, az árambemeneten programozható áramkorlát állítható 0,5…24,5 mA között. A bemenetek 40 V-ig túlfeszültség ellen védettek.
Hogyan mér hőmérsékletet?
PT100 ellenállás-hőmérővel, -25…+400 °C tartományban, ±1,5 °C pontossággal a -20…+50 °C környezeti hőmérséklet-tartományon belül. Az I1 és I2 bemenet 2 vagy 3 vezetékes bekötést is fogad, a többi bemenet (I3…I6, valamint az O1 és O2 kimenet bemenetként átprogramozva) 2 vezetékeset. A bias-feszültség 2,5 V, a bemeneti impedancia 0…1 MΩ.
Mit tudnak a kimenetek?
A két analóg kimenet feszültséget (0…10) V vagy áramot (4…20) mA ad, 13 bites felbontással. Feszültségkimenetnél a zárlati áram csatornánként sourcing 25…32 mA, sinking 3,0…4,5 mA. Áramkimenetnél a maximális kimeneti feszültség 20 mA-nél 11,9 V ±20 %, nyitott áramkörnél 16,9 V ±20 %, a pontosság 1 % a (0…10) mA és 2 % a (10…20) mA tartományban.
Mire jók a PWM-kimenetek?
Négy PWM-kimenet van, 10 kHz frekvenciával, 8…28,8 V DC vezérlőfeszültséggel és legfeljebb 100 mA árammal. A periódus tartama és a kitöltési tényező is programozható, utóbbi 0 és 100 % között. Ezzel szelepek, fűtések, világítás és hajtások fokozatmentesen szabályozhatók, külön analóg átalakító nélkül.
Átalakíthatók-e a be- és kimenetek?
Igen. A hat analóg bemenetből a kimenetek átprogramozásával legfeljebb nyolc hozható létre, és fordítva: a két analóg kimenetből is legfeljebb nyolc. A modul így a feladathoz igazítható, attól függően, hogy több mérésre vagy több beavatkozásra van szükség. Figyelem: ez a modul fordított bekötés ellen nem véd, ezért a polaritásra ügyelni kell.
