Finder 18.41.8.230.0300 kombinált kapcsoló folyosókhoz, potenciálmentes kimenettel, 1 záróérintkező (1 NO), 10 A, (110…230) V AC (50/60 Hz), működési tartomány 96…253 V, max. 120 m² - 184182300300

Finder 18.41.8.230.0300 – kombinált kapcsoló folyosókhoz, potenciálmentes kimenettel, 1 potenciálmentes záróérintkező, 10 A

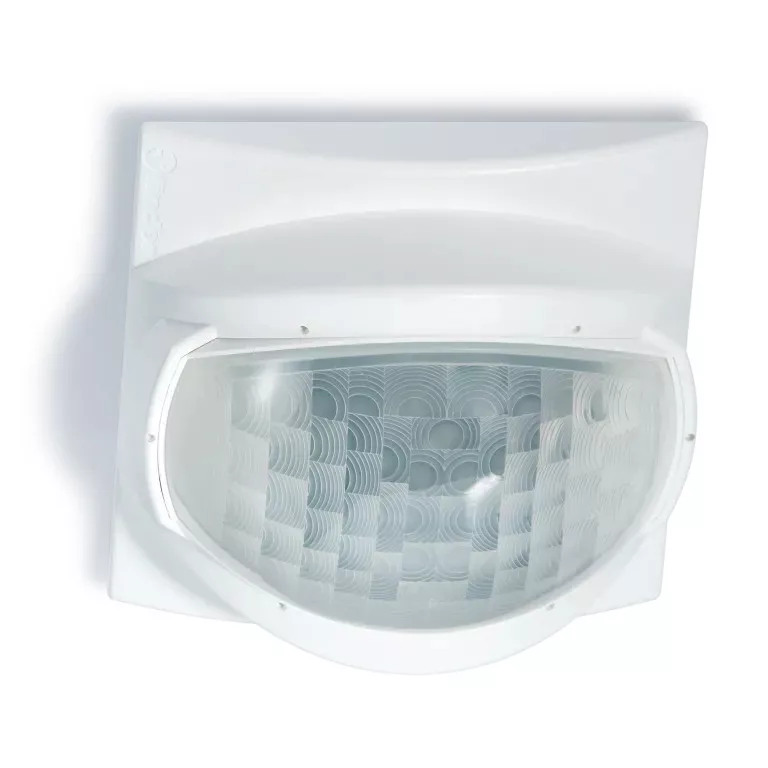

A Finder 18.41.8.230.0300 kifejezetten folyosók és átjárók világításvezérlésére készült kombinált kapcsoló. Érzékelési tartománya nyújtott: 30 méter hosszú és 4 méter széles sávot fed le, összesen legfeljebb 120 m²-t – éppen egy hosszú folyosó alakja.

A kimeneti érintkező potenciálmentes, tehát a kapcsolt kör feszültsége független a készülék tápfeszültségétől. Ez akkor fontos, ha a világítás más körről megy, vagy ha a jelet egy másik vezérlés fogadja. A bekötés push in kapcsokkal, szerszám nélkül történik.

A megvilágítási küszöbérték 1 és 500 lx között, a kikapcsolás késleltetési ideje 12 másodperctől 35 percig állítható. A készülék a fényforrásokat a tápfeszültség nullátmenetében kapcsolja be. Szűkítő tartozékkal 2,8 m belmagasságnál a felügyelt tér 2,5 × 6 méteresre szűkíthető.

Fő műszaki jellemzők

• Gyártói cikkszám: 18.41.8.230.0300
• Termékcsalád: Finder 18-as sorozat
• Típus: 18.41 kombinált kapcsoló folyosókhoz, mennyezeti szerelésre
• Érintkezők kialakítása: 1 záróérintkező (1 NO), potenciálmentes kimenet
• Tartós határáram / max. bekapcsolási áram: 10/20 A (100 A - 5 ms)
• Névleges / max. kapcsolási feszültség: 250 V AC / 400 V AC
• Max. terhelhetőség AC-1 / AC-15 (230 V): 2500 VA / 450 VA
• Izzó- vagy halogénlámpa (230 V): 1000 W
• Fénycső elektronikus / hagyományos előtéttel: 500 W / 350 W
• Kompakt fénycső és 230 V LED: 150 W
• Kisfeszültségű halogén vagy LED elektronikus / hagyományos előtéttel: 300 W / 500 W
• Érintkezőanyag: AgSnO2 (kadmiummentes)
• Tápfeszültség: (110…230) V AC (50/60 Hz), működési tartomány 96…253 V
• Névleges teljesítményfelvétel: 1,5 VA / 1 W
• Érzékelési tartomány: max. 120 m², 30 m hosszú és 4 m széles sáv
• Megvilágítási küszöbérték: 1…500 lx között állítható
• Kikapcsolási késleltetés: 12 s…35 perc között állítható
• Érzékelési tartomány szűkítése: szűkítővel 2,8 m belmagasságnál 2,5 x 6 m-re
• Villamos élettartam (AC-1): 100 000 kapcsolás
• Dielektromos szilárdság a bemenet és a kimenet között: 1500 V AC
• Környezeti hőmérséklet: -10…+50 °C
• Védettség: IP 40
• Méretek: falon kívül 85,6 × 70,6 mm, magasság 84,6 mm; süllyesztve □ 84 mm-es keret, Ø 60 mm-es furat
• Szerelés: mennyezetre falon kívül, süllyesztve vagy álmennyezetbe
• Csatlakozás: push in kapocs, kapcsonként max. 2,5 mm²

Tipikus felhasználási területek

• Irodaházak és szállodák hosszú folyosóinak világításvezérlése
• Átjárók, közlekedők és mélygarázs-folyosók
• Olyan körök kapcsolása, ahol a terhelés feszültsége eltér a tápfeszültségtől
• Kórházi és iskolai folyosók energiatakarékos világítása

Gyakori kérdések

Miért folyosókra való ez a típus?

Az érzékelési tartománya nyújtott: 30 méter hosszú és 4 méter széles sávot fed le, összesen legfeljebb 120 m²-t. Egyetlen készülékkel lefedhető egy hosszú folyosó, amihez körkörös érzékelőből több is kellene.

Mit jelent a potenciálmentes kimenet?

A kimeneti érintkező galvanikusan elválasztott a tápfeszültségtől, így a kapcsolt kör feszültsége szabadon megválasztható, vagy a jel egy másik vezérlésbe köthető.

Mennyi ideig marad bekapcsolva a világítás?

A kikapcsolás késleltetési ideje 12 másodperctől 35 percig állítható, a megvilágítási küszöbérték pedig 1 és 500 lx között.

Hogyan történik a bekötés?

Push in kapcsokkal, szerszám nélkül; kapcsonként legfeljebb 2,5 mm² keresztmetszet köthető be. A kettős kapcsok az átkötéseket is gyorsítják.

Hová és hogyan szerelhető?

mennyezetre falon kívül, süllyesztve vagy álmennyezetbe. A készülék mérete falon kívül 85,6 × 70,6 × 84,6 mm, süllyesztve □ 84 mm.

Milyen környezetben használható?

A környezeti hőmérséklet-tartomány -10…+50 °C, a védettség IP 40.
