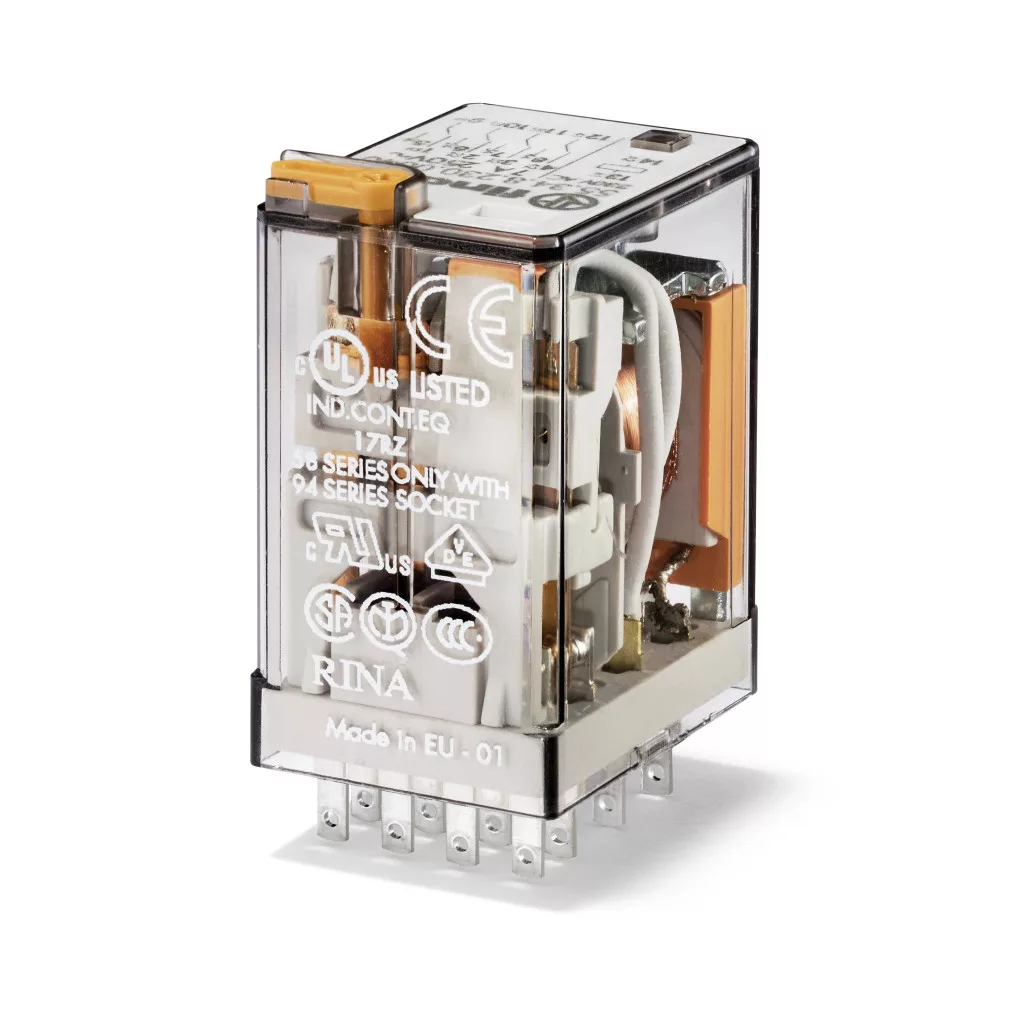

Finder 55.34.8.230.0040 miniatűr ipari relé, 4 váltóérintkező (4 CO), 7 A, 230 V AC, AC-tekercs (50/60 Hz), AgNi, zárható tesztnyomógomb és mechanikus állapotjelzés - 553482300040

Finder 55.34.8.230.0040 miniatűr ipari relé – 7 A, 4 váltóérintkező, 230 V AC

A Finder 55.34.8.230.0040 a gyártó 55-ös sorozatába tartozó miniatűr ipari relé, dugaszolható kivitelben. A 94-es sorozat foglalataival 35 mm-es DIN-sínre szerelhető – csavaros, húzórugós vagy push in csatlakozással –, illetve NYÁK-foglalatba is építhető. A relé a foglalatból kiemelhető, így üzem közben is gyorsan cserélhető.

Négy váltóérintkezőjével négy kör vezérelhető; cserébe a tartós határáram érintkezőnként 7 A, a maximális kapcsolási feszültség pedig 250 V AC. Az AC-1 terhelhetőség 1750 VA, AC-15 szerint 350 VA, egyfázisú motorterhelésnél 0,24 kW. Az érintkezőanyag kadmiummentes AgNi.

A zárható tesztnyomógombbal az érintkezők kézzel is működtethetők, a mechanikus állapotjelzés pedig ránézésre mutatja a kapcsolási helyzetet. Ez a kettős kivitel a leggyakrabban választott változat üzemi szekrényekben.

A tekercs AC-tekercs (50/60 Hz), 230 V AC névleges feszültséggel: működési tartománya 184…253 V, ellenállása 17 000 Ω, névleges árama 6 mA, teljesítményfelvétele 1,5 VA. A mechanikai élettartam AC-vezérlésnél 20 millió, DC-vezérlésnél 50 millió ciklus.

Fő műszaki jellemzők

• Gyártói cikkszám: 55.34.8.230.0040
• Termékcsalád: Finder 55-ös sorozat
• Típus: 55.34 miniatűr ipari relé, foglalatba dugaszolható
• Érintkezők kialakítása: 4 váltóérintkező (4 CO)
• Kivitel: zárható tesztnyomógomb és mechanikus állapotjelzés
• Tartós határáram / max. bekapcsolási áram: 7/15 A
• Névleges / max. kapcsolási feszültség: 250 V AC / 250 V AC
• Max. terhelhetőség AC-1 / AC-15 (230 V AC): 1750 VA / 350 VA
• Egyfázisú motorterhelés AC-3 (230 V AC): 0,24 kW
• Max. kapcsolási áram DC-1 (24/110/220 V): 7 / 0,5 / 0,25 A
• Legkisebb kapcsolható terhelés: 300 mW (5 V / 5 mA)
• Érintkezőanyag: AgNi (kadmiummentes)
• Tekercs típusa: AC-tekercs (50/60 Hz)
• Tekercsfeszültség: 230 V AC
• Tekercs működési tartománya: 184…253 V – (0,8…1,1) UN
• Tekercsellenállás / névleges tekercsáram: 17 000 Ω / 6 mA
• Névleges tekercsteljesítmény: 1,5 VA
• Tartási / elejtési feszültség: AC 0,8 UN / 0,2 UN, DC 0,5 UN / 0,1 UN
• Mechanikai élettartam (AC / DC): 20 000 000 / 50 000 000 ciklus
• Villamos élettartam (AC-1): 150 000 ciklus
• Meghúzási / elejtési idő: 9/5 ms
• Prellezési idő: 2/4 ms
• Lökőfeszültség-állóság a tekercs és az érintkezők között: 4 kV (1,2/50 µs)
• Dielektromos szilárdság a tekercs és az érintkezők között: 2000 V AC
• Dielektromos szilárdság a nyitott érintkezők között: 1000 V AC
• Rázás- és ütésállóság: 15/15 g, illetve 16 g
• Hőleadás a környezet felé: 1 W terhelőáram nélkül, 3 W tartós határáramnál
• Környezeti hőmérséklet: -40…+85 °C
• Védettség: RT I
• Méretek (magasság × szélesség × mélység): 37,2 × 27,7 × 20,7 mm
• Szerelés: 94-es sorozatú foglalatba dugaszolható: csavaros, húzórugós vagy push in csatlakozású foglalat 35 mm-es DIN-sínre (EN 60715), illetve NYÁK-foglalat
• Kiegészítők: 99-es sorozatú LED-es állapotjelző és EMC-védőmodulok, 86.30-as időzítőmodul, 056.25/056.26/056.27 rögzítő adapterek
• Egyéb: európai szabadalommal védett kialakítás

Tipikus felhasználási területek

• 4 független kör kapcsolása egyetlen vezérlőjelről, érintkezőnként 7 A tartós határárammal
• Általános ohmos és kisebb induktív terhelések kapcsolása, AC-1 szerint 1750 VA-ig
• Egyfázisú motorok és hajtások kapcsolása AC-3 szerint 0,24 kW-ig
• Hagyományos váltakozó feszültségű vezérlőkörök 230 V AC vezérlőfeszültségről
• Üzembe helyezés és hibakeresés, ahol az érintkezőket kézzel is működtetni kell
• Karbantartás, ahol a kapcsolási helyzetet feszültségmentes állapotban is le kell olvasni
• Emelőeszközök, daruk és hajóipari alkalmazások

Gyakori kérdések

Hány kört tud kapcsolni a 55.34?

A relé 4 váltóérintkező (4 CO) kialakítású, tehát négy független kör vezérelhető vele egyetlen vezérlőjelről. Érintkezőnként 7 A a tartós határáram, a maximális bekapcsolási áram 15 A, a maximális kapcsolási feszültség pedig 250 V AC.

Milyen tekercsfeszültséget igényel?

A tekercs AC-tekercs (50/60 Hz), 230 V AC névleges feszültséggel. Működési tartománya 184…253 V – (0,8…1,1) UN, ellenállása és névleges árama 17 000 Ω / 6 mA, teljesítményfelvétele 1,5 VA.

Mekkora terhelés kapcsolható vele?

Érintkezőnként 7 A tartós határáram, AC-1 szerint 1750 VA, AC-15 szerint 350 VA, egyfázisú motorterhelésnél 0,24 kW. Egyenfeszültségen DC-1 szerint 24 / 110 / 220 V-on 7 / 0,5 / 0,25 A kapcsolható.

Milyen terheléshez való az AgNi érintkező?

Az érintkezőanyag AgNi, ami a sorozat alapkivitele: általános ohmos és kisebb induktív terhelésekhez való, a szekrényben előforduló szokásos kapcsolási feladatokra. A legkisebb kapcsolható terhelés 300 mW (5 V / 5 mA); ez alatti jelszintekhez az aranyozott érintkezős változat ajánlott.

Mit tartalmaz ez a kivitel?

A kivitel megnevezése: zárható tesztnyomógomb és mechanikus állapotjelzés. Ez a gyakorlatban zárható tesztnyomógomb az érintkezők kézi működtetéséhez, valamint mechanikus állapotjelzés, amely feszültségmentes állapotban is leolvasható. Minden más villamos jellemző megegyezik a 55.34 többi változatáéval.

Hogyan működik a zárható tesztnyomógomb?

A tesztnyomógomb kétféleképpen használható. Vizsgáló nyomógombként a lenyomás idejére zárja az érintkezőket. A biztosító csap eltávolítása után rögzíthető vizsgáló nyomógombként is működik: 90°-kal elfordítva reteszelt helyzetbe kerül, és a vizsgálat után vissza kell fordítani. A működtetés mindkét esetben szerszámmal végezhető.
