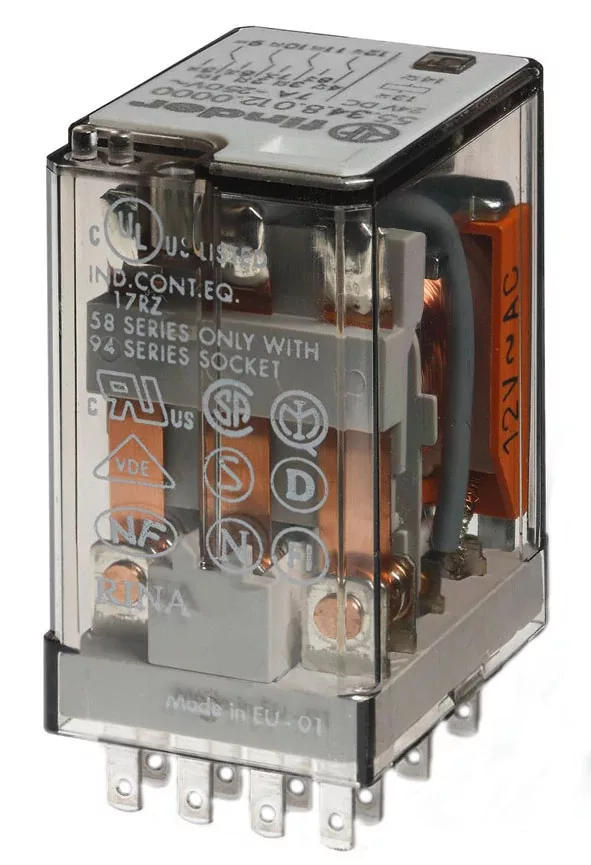

Finder 55.34.8.230.5000 miniatűr ipari relé – 7 A, 4 váltóérintkező, 230 V AC
A Finder 55.34.8.230.5000 a gyártó 55-ös sorozatába tartozó miniatűr ipari relé, dugaszolható kivitelben. A 94-es sorozat foglalataival 35 mm-es DIN-sínre szerelhető – csavaros, húzórugós vagy push in csatlakozással –, illetve NYÁK-foglalatba is építhető. A relé a foglalatból kiemelhető, így üzem közben is gyorsan cserélhető.
Négy váltóérintkezőjével négy kör vezérelhető; cserébe a tartós határáram érintkezőnként 7 A, a maximális kapcsolási feszültség pedig 250 V AC. Az AC-1 terhelhetőség 1750 VA, AC-15 szerint 350 VA, egyfázisú motorterhelésnél 0,24 kW. Az érintkezőanyag kadmiummentes AgNi + Au, ahol az aranyréteg a kis áramú, kis feszültségű jelek megbízható kapcsolását és a hosszú állásidő utáni biztos zárást teszi lehetővé.
Ez az alapváltozat kiegészítő kezelőszervek nélkül készül: sem tesztnyomógomb, sem LED, sem mechanikus állapotjelzés nincs rajta. Ha ezekre szükség van, a sorozaton belül elérhetők a megfelelő kivitelek.
A tekercs AC-tekercs (50/60 Hz), 230 V AC névleges feszültséggel: működési tartománya 184…253 V, ellenállása 17 000 Ω, névleges árama 6 mA, teljesítményfelvétele 1,5 VA. A mechanikai élettartam AC-vezérlésnél 20 millió, DC-vezérlésnél 50 millió ciklus.
Fő műszaki jellemzők
- Gyártói cikkszám: 55.34.8.230.5000
- Termékcsalád: Finder 55-ös sorozat
- Típus: 55.34 miniatűr ipari relé, foglalatba dugaszolható
- Érintkezők kialakítása: 4 váltóérintkező (4 CO)
- Kivitel: alapváltozat
- Tartós határáram / max. bekapcsolási áram: 7/15 A
- Névleges / max. kapcsolási feszültség: 250 V AC / 250 V AC
- Max. terhelhetőség AC-1 / AC-15 (230 V AC): 1750 VA / 350 VA
- Egyfázisú motorterhelés AC-3 (230 V AC): 0,24 kW
- Max. kapcsolási áram DC-1 (24/110/220 V): 7 / 0,5 / 0,25 A
- Legkisebb kapcsolható terhelés: 300 mW (5 V / 5 mA)
- Érintkezőanyag: AgNi + Au (kadmiummentes)
- Tekercs típusa: AC-tekercs (50/60 Hz)
- Tekercsfeszültség: 230 V AC
- Tekercs működési tartománya: 184…253 V – (0,8…1,1) UN
- Tekercsellenállás / névleges tekercsáram: 17 000 Ω / 6 mA
- Névleges tekercsteljesítmény: 1,5 VA
- Tartási / elejtési feszültség: AC 0,8 UN / 0,2 UN, DC 0,5 UN / 0,1 UN
- Mechanikai élettartam (AC / DC): 20 000 000 / 50 000 000 ciklus
- Villamos élettartam (AC-1): 150 000 ciklus
- Meghúzási / elejtési idő: 9/5 ms
- Prellezési idő: 2/4 ms
- Lökőfeszültség-állóság a tekercs és az érintkezők között: 4 kV (1,2/50 µs)
- Dielektromos szilárdság a tekercs és az érintkezők között: 2000 V AC
- Dielektromos szilárdság a nyitott érintkezők között: 1000 V AC
- Rázás- és ütésállóság: 15/15 g, illetve 16 g
- Hőleadás a környezet felé: 1 W terhelőáram nélkül, 3 W tartós határáramnál
- Környezeti hőmérséklet: -40…+85 °C
- Védettség: RT I
- Méretek (magasság × szélesség × mélység): 37,2 × 27,7 × 20,7 mm
- Szerelés: 94-es sorozatú foglalatba dugaszolható: csavaros, húzórugós vagy push in csatlakozású foglalat 35 mm-es DIN-sínre (EN 60715), illetve NYÁK-foglalat
- Kiegészítők: 99-es sorozatú LED-es állapotjelző és EMC-védőmodulok, 86.30-as időzítőmodul, 056.25/056.26/056.27 rögzítő adapterek
- Egyéb: európai szabadalommal védett kialakítás
Tipikus felhasználási területek
- 4 független kör kapcsolása egyetlen vezérlőjelről, érintkezőnként 7 A tartós határárammal
- Mérő-, jelző- és adatgyűjtő körök kis szintű, kis feszültségű jeleinek kapcsolása
- Ritkán működtetett tartalék- és biztonsági körök, ahol hosszú állásidő után is biztos zárás kell
- Hagyományos váltakozó feszültségű vezérlőkörök 230 V AC vezérlőfeszültségről
- Sorozatgyártású gépek és berendezések, ahol kiegészítő kijelzés nem szükséges
- Emelőeszközök, daruk és hajóipari alkalmazások
- Közterületi és alagútvilágítás vezérlése
Gyakori kérdések
Hány kört tud kapcsolni a 55.34?
A relé 4 váltóérintkező (4 CO) kialakítású, tehát négy független kör vezérelhető vele egyetlen vezérlőjelről. Érintkezőnként 7 A a tartós határáram, a maximális bekapcsolási áram 15 A, a maximális kapcsolási feszültség pedig 250 V AC.
Milyen tekercsfeszültséget igényel?
A tekercs AC-tekercs (50/60 Hz), 230 V AC névleges feszültséggel. Működési tartománya 184…253 V – (0,8…1,1) UN, ellenállása és névleges árama 17 000 Ω / 6 mA, teljesítményfelvétele 1,5 VA.
Mekkora terhelés kapcsolható vele?
Érintkezőnként 7 A tartós határáram, AC-1 szerint 1750 VA, AC-15 szerint 350 VA, egyfázisú motorterhelésnél 0,24 kW. Egyenfeszültségen DC-1 szerint 24 / 110 / 220 V-on 7 / 0,5 / 0,25 A kapcsolható.
Mit ad hozzá az aranyozott érintkező?
Az érintkezőanyag AgNi + Au: az ezüst-nikkel érintkezőre felvitt aranyréteg a kis áramú, kis feszültségű jelek megbízható kapcsolását és a hosszú állásidő utáni biztos zárást teszi lehetővé. Ott érdemes választani, ahol a relé ritkán működik, vagy mérő- és jelzőköri jeleket kapcsol. A legkisebb kapcsolható terhelés 300 mW (5 V / 5 mA).
Mit tartalmaz ez a kivitel?
Ez a kivitel kiegészítő kezelőszerv és kijelzés nélküli alapváltozat: nincs rajta tesztnyomógomb, LED-es vagy mechanikus állapotjelzés. Sorozatgyártású berendezésekbe való, ahol ezekre nincs szükség; állapotjelzés utólag a 99-es sorozatú modulokkal is megoldható.
Bővíthető-e utólag állapotjelzéssel?
Igen: a 94-es sorozat foglalatára a 99-es sorozatú LED-es állapotjelző és EMC-védőmodulok utólag is felhelyezhetők, a 86.30-as időzítőmodullal pedig időfüggvény egészítheti ki a kapcsolást.
