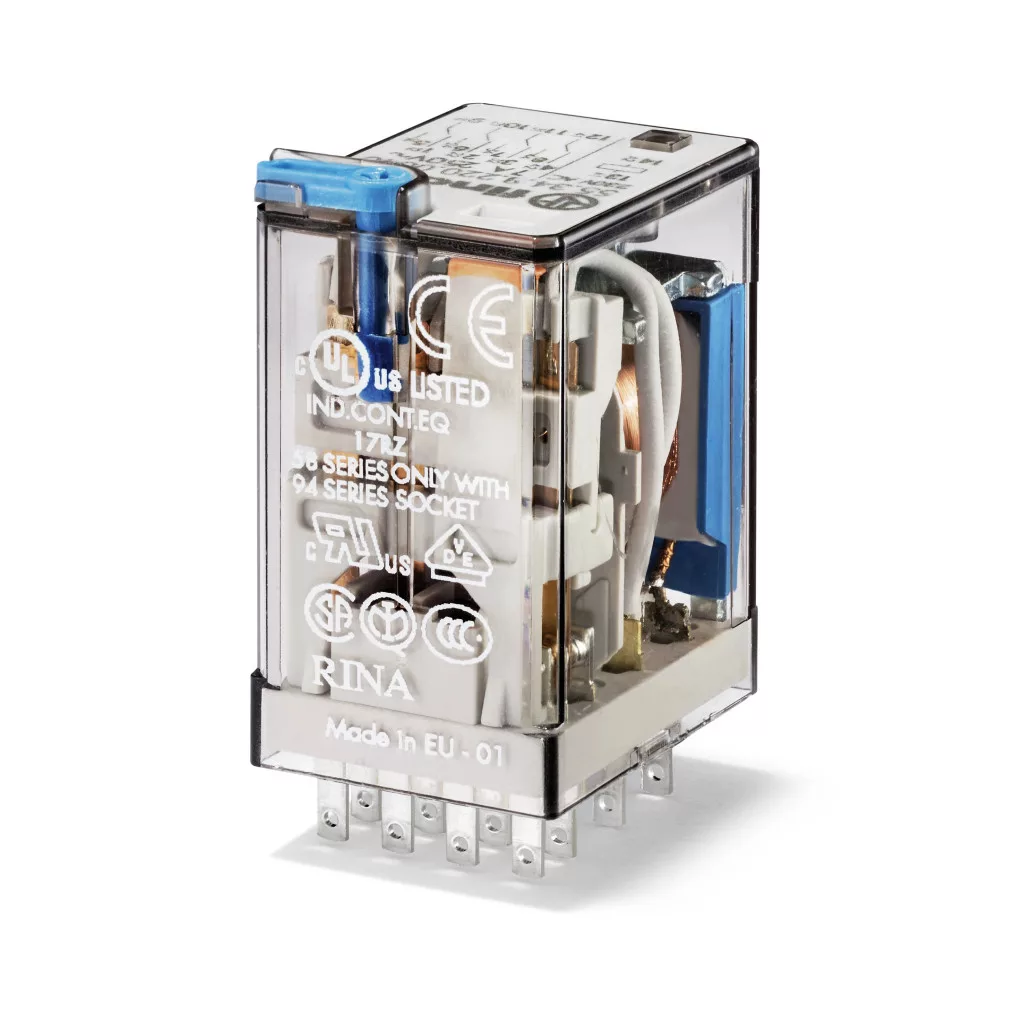

Finder 55.34.9.012.0074 miniatűr ipari relé – 7 A, 4 váltóérintkező, 12 V DC
A Finder 55.34.9.012.0074 a gyártó 55-ös sorozatába tartozó miniatűr ipari relé, dugaszolható kivitelben. A 94-es sorozat foglalataival 35 mm-es DIN-sínre szerelhető – csavaros, húzórugós vagy push in csatlakozással –, illetve NYÁK-foglalatba is építhető. A relé a foglalatból kiemelhető, így üzem közben is gyorsan cserélhető.
Négy váltóérintkezőjével négy kör vezérelhető; cserébe a tartós határáram érintkezőnként 7 A, a maximális kapcsolási feszültség pedig 250 V AC. Az AC-1 terhelhetőség 1750 VA, AC-15 szerint 350 VA, egyfázisú motorterhelésnél 0,24 kW. Az érintkezőanyag kadmiummentes AgNi.
Zárható tesztnyomógomb, ellenpárhuzamos és polaritásfüggetlen DC-LED, valamint mechanikus kapcsolási állapotjelzés egyben. Ez a kivitel nem tartozik a standard választékba.
A tekercs DC-tekercs, 12 V DC névleges feszültséggel: működési tartománya 9,6…13,2 V, ellenállása 140 Ω, névleges árama 86 mA, teljesítményfelvétele 1 W. A mechanikai élettartam AC-vezérlésnél 20 millió, DC-vezérlésnél 50 millió ciklus.
Fő műszaki jellemzők
- Gyártói cikkszám: 55.34.9.012.0074
- Termékcsalád: Finder 55-ös sorozat
- Típus: 55.34 miniatűr ipari relé, foglalatba dugaszolható
- Érintkezők kialakítása: 4 váltóérintkező (4 CO)
- Kivitel: zárható tesztnyomógomb, polaritásfüggetlen DC-LED és mechanikus állapotjelzés
- Tartós határáram / max. bekapcsolási áram: 7/15 A
- Névleges / max. kapcsolási feszültség: 250 V AC / 250 V AC
- Max. terhelhetőség AC-1 / AC-15 (230 V AC): 1750 VA / 350 VA
- Egyfázisú motorterhelés AC-3 (230 V AC): 0,24 kW
- Max. kapcsolási áram DC-1 (24/110/220 V): 7 / 0,5 / 0,25 A
- Legkisebb kapcsolható terhelés: 300 mW (5 V / 5 mA)
- Érintkezőanyag: AgNi (kadmiummentes)
- Tekercs típusa: DC-tekercs
- Tekercsfeszültség: 12 V DC
- Tekercs működési tartománya: 9,6…13,2 V – (0,8…1,1) UN
- Tekercsellenállás / névleges tekercsáram: 140 Ω / 86 mA
- Névleges tekercsteljesítmény: 1 W
- Tartási / elejtési feszültség: AC 0,8 UN / 0,2 UN, DC 0,5 UN / 0,1 UN
- Mechanikai élettartam (AC / DC): 20 000 000 / 50 000 000 ciklus
- Villamos élettartam (AC-1): 150 000 ciklus
- Meghúzási / elejtési idő: 9/5 ms
- Prellezési idő: 2/4 ms
- Lökőfeszültség-állóság a tekercs és az érintkezők között: 4 kV (1,2/50 µs)
- Dielektromos szilárdság a tekercs és az érintkezők között: 2000 V AC
- Dielektromos szilárdság a nyitott érintkezők között: 1000 V AC
- Rázás- és ütésállóság: 15/15 g, illetve 16 g
- Hőleadás a környezet felé: 1 W terhelőáram nélkül, 3 W tartós határáramnál
- Környezeti hőmérséklet: -40…+85 °C
- Védettség: RT I
- Méretek (magasság × szélesség × mélység): 37,2 × 27,7 × 20,7 mm
- Szerelés: 94-es sorozatú foglalatba dugaszolható: csavaros, húzórugós vagy push in csatlakozású foglalat 35 mm-es DIN-sínre (EN 60715), illetve NYÁK-foglalat
- Kiegészítők: 99-es sorozatú LED-es állapotjelző és EMC-védőmodulok, 86.30-as időzítőmodul, 056.25/056.26/056.27 rögzítő adapterek
- Egyéb: európai szabadalommal védett kialakítás
Tipikus felhasználási területek
- 4 független kör kapcsolása egyetlen vezérlőjelről, érintkezőnként 7 A tartós határárammal
- Általános ohmos és kisebb induktív terhelések kapcsolása, AC-1 szerint 1750 VA-ig
- Egyfázisú motorok és hajtások kapcsolása AC-3 szerint 0,24 kW-ig
- PLC- és vezérléstechnikai kimenetek illesztése 12 V DC vezérlőjelről
- Üzembe helyezés és hibakeresés, ahol az érintkezőket kézzel is működtetni kell
- Szekrények, ahol a relék üzemállapotát ránézésre kell látni
- Karbantartás, ahol a kapcsolási helyzetet feszültségmentes állapotban is le kell olvasni
- Emelőeszközök, daruk és hajóipari alkalmazások
Gyakori kérdések
Hány kört tud kapcsolni a 55.34?
A relé 4 váltóérintkező (4 CO) kialakítású, tehát négy független kör vezérelhető vele egyetlen vezérlőjelről. Érintkezőnként 7 A a tartós határáram, a maximális bekapcsolási áram 15 A, a maximális kapcsolási feszültség pedig 250 V AC.
Milyen tekercsfeszültséget igényel?
A tekercs DC-tekercs, 12 V DC névleges feszültséggel. Működési tartománya 9,6…13,2 V – (0,8…1,1) UN, ellenállása és névleges árama 140 Ω / 86 mA, teljesítményfelvétele 1 W.
Mekkora terhelés kapcsolható vele?
Érintkezőnként 7 A tartós határáram, AC-1 szerint 1750 VA, AC-15 szerint 350 VA, egyfázisú motorterhelésnél 0,24 kW. Egyenfeszültségen DC-1 szerint 24 / 110 / 220 V-on 7 / 0,5 / 0,25 A kapcsolható.
Milyen terheléshez való az AgNi érintkező?
Az érintkezőanyag AgNi, ami a sorozat alapkivitele: általános ohmos és kisebb induktív terhelésekhez való, a szekrényben előforduló szokásos kapcsolási feladatokra. A legkisebb kapcsolható terhelés 300 mW (5 V / 5 mA); ez alatti jelszintekhez az aranyozott érintkezős változat ajánlott.
Mit tartalmaz ez a kivitel?
A kivitel megnevezése: zárható tesztnyomógomb, polaritásfüggetlen DC-LED és mechanikus állapotjelzés. Ez a gyakorlatban zárható tesztnyomógomb az érintkezők kézi működtetéséhez, polaritásfüggetlen DC-LED-es állapotjelzés, amely a bekötési polaritástól függetlenül működik, valamint mechanikus állapotjelzés, amely feszültségmentes állapotban is leolvasható. Minden más villamos jellemző megegyezik a 55.34 többi változatáéval.
Hogyan működik a zárható tesztnyomógomb?
A tesztnyomógomb kétféleképpen használható. Vizsgáló nyomógombként a lenyomás idejére zárja az érintkezőket. A biztosító csap eltávolítása után rögzíthető vizsgáló nyomógombként is működik: 90°-kal elfordítva reteszelt helyzetbe kerül, és a vizsgálat után vissza kell fordítani. A működtetés mindkét esetben szerszámmal végezhető.
