Finder 46.61.9.012.0040 miniatűr ipari relé, 1 váltóérintkező (1 CO), 16 A, 12 V DC, érzékeny DC-tekercs, AgNi, zárható tesztnyomógomb és mechanikus állapotjelzés - 466190120040

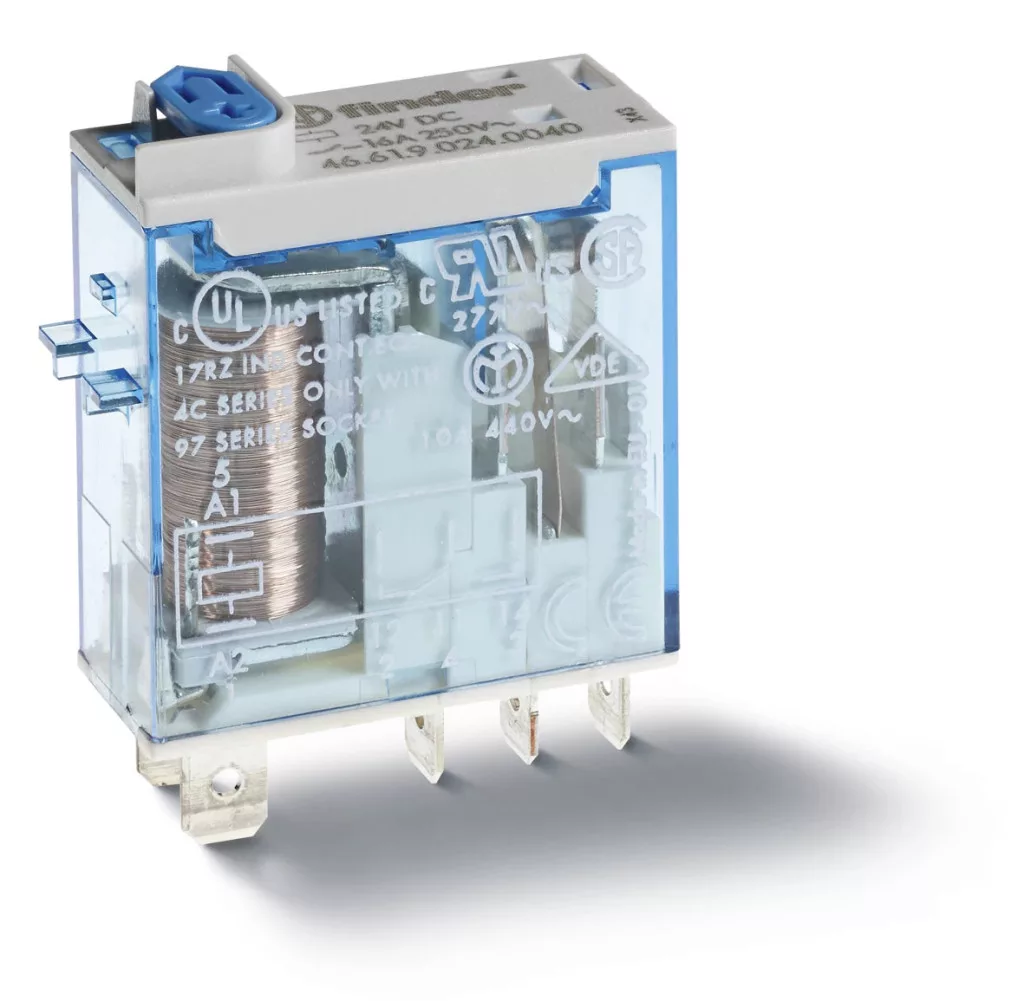

Finder 46.61.9.012.0040 miniatűr ipari relé – 16 A, 1 váltóérintkező, 12 V DC

A Finder 46.61.9.012.0040 a gyártó 46-os sorozatába tartozó miniatűr ipari relé. A 97-es sorozat foglalataival NYÁK-ba vagy 35 mm-es DIN-sínre szerelhető, csavaros vagy push in csatlakozással. Csatlakozása dugaszolható kivezetések, Faston 187 (4,8 x 0,5 mm).

Egy váltóérintkezővel, 16 A tartós határárammal a sorozat legnagyobb terhelhetőségű tagja; AgSnO2 érintkezőanyaggal a záróérintkező csúcsárama 80 A - 5 ms. Az érintkező 16 A tartós határáramot bír, AC-1 terhelhetősége 4000 VA, AC-15 szerint 750 VA, egyfázisú motorterhelésnél 0,55 kW. A névleges feszültség 250 V AC, a maximális kapcsolási feszültség 440 V AC.

A homlokoldali, zárható tesztnyomógombbal az érintkezők kézzel működtethetők – üzembe helyezéskor és hibakereséskor a vezérlés nélkül is ellenőrizhető a kör. A mechanikus állapotjelzés mutatja, hogy a relé meghúzott állapotban van-e.

A tekercs érzékeny DC-tekercs, 12 V DC névleges feszültséggel: működési tartománya 8,8…13,2 V ((0,73…1,1) UN), ellenállása 300 Ω, névleges árama 40 mA, teljesítményfelvétele 0,5 W. A tekercs és az érintkezők között 8 mm-es légköz és kúszóáramút, valamint 6 kV (1,2/50 µs) lökőfeszültség-állóság van.

Fő műszaki jellemzők

• Gyártói cikkszám: 46.61.9.012.0040
• Termékcsalád: Finder 46-os sorozat
• Típus: 46.61 miniatűr ipari relé
• Érintkezők kialakítása: 1 váltóérintkező (1 CO)
• Kivitel: zárható tesztnyomógomb és mechanikus állapotjelzés
• Tartós határáram / max. bekapcsolási áram: 16/25 A
• Névleges / max. kapcsolási feszültség: 250 V AC / 440 V AC
• Max. terhelhetőség AC-1 / AC-15 (230 V AC): 4000 VA / 750 VA
• Egyfázisú motorterhelés AC-3 (230 V AC): 0,55 kW
• Max. kapcsolási áram DC-1 (24/110/220 V): 12 / 0,5 / 0,15 A
• Legkisebb kapcsolható terhelés: 300 mW (5 V / 5 mA)
• Érintkezőanyag: AgNi (kadmiummentes)
• Tekercs típusa: érzékeny DC-tekercs
• Tekercsfeszültség: 12 V DC
• Tekercs működési tartománya: 8,8…13,2 V – (0,73…1,1) UN
• Tekercsellenállás / névleges tekercsáram: 300 Ω / 40 mA
• Névleges tekercsteljesítmény: 0,5 W
• Tartási / elejtési feszültség: AC 0,8 UN / 0,2 UN, DC 0,4 UN / 0,1 UN
• Mechanikai élettartam: 10 000 000 ciklus
• Villamos élettartam (AC-1): 100 000 ciklus
• Meghúzási / elejtési idő: 15/5 ms
• Lökőfeszültség-állóság a tekercs és az érintkezők között: 6 kV (8 mm)
• Dielektromos szilárdság a nyitott érintkezők között: 1000 V AC
• Környezeti hőmérséklet: -40…+70 °C
• Védettség: RT II
• Csatlakozás: dugaszolható kivezetések, Faston 187 (4,8 x 0,5 mm)
• Méretek (magasság × szélesség × hosszúság): 32,8 × 12,4 × 29 mm
• Foglalatok: 97-es sorozat: NYÁK-ba, vagy csavaros és push in csatlakozású foglalatok 35 mm-es DIN-sínre (EN 60715)
• Kiegészítők: 99-es sorozatú LED-es állapotjelző és EMC-védőmodulok, 86.30-as időzítőmodul, rögzítő adapterek
• Egyéb: európai szabadalommal védett kialakítás

Tipikus felhasználási területek

• Ipari vezérlőszekrények és gépvezérlések
• Olyan berendezések, ahol az érintkezőket kézzel is működtetni kell üzembe helyezéskor
• Karbantartott rendszerek, ahol az állapot ránézésre ellenőrizhető kell legyen
• Foglalatba dugaszolt, gyorsan cserélhető relékkel szerelt elosztók

Gyakori kérdések

Mire jó a zárható tesztnyomógomb?

Az érintkezők a nyomógombbal kézzel is működtethetők, tehát üzembe helyezéskor vagy hibakereséskor a vezérlés nélkül is ellenőrizhető a kapcsolt kör. A nyomógomb zárható, így üzem közben nem lehet véletlenül elmozdítani.

Milyen tekercsfeszültséget igényel?

A tekercs érzékeny DC-tekercs, 12 V DC névleges feszültséggel. Működési tartománya 8,8…13,2 V ((0,73…1,1) UN), ellenállása 300 Ω, névleges árama 40 mA, teljesítményfelvétele 0,5 W.

Mekkora terhelés kapcsolható vele?

A tartós határáram 16 A, az AC-1 terhelhetőség 4000 VA, AC-15 szerint 750 VA, egyfázisú motorterhelésnél 0,55 kW. A maximális kapcsolási feszültség 440 V AC.

Milyen foglalatba illik?

A 97-es sorozat foglalataiba: ezek NYÁK-ba vagy 35 mm-es DIN-sínre szerelhetők, csavaros és push in csatlakozású kivitelben. A foglalatokhoz 99-es sorozatú LED-es állapotjelző és EMC-védőmodul, valamint 86.30-as időzítőmodul is rendelhető.

Milyen az érintkezőanyag?

Kadmiummentes AgNi, a sorozat alapkivitele, általános ipari terhelésekhez.

Mekkora a relé mérete?

32,8 × 12,4 × 29 mm (magasság × szélesség × hosszúság); a csatlakozókkal együtt a hossz 31 mm.
