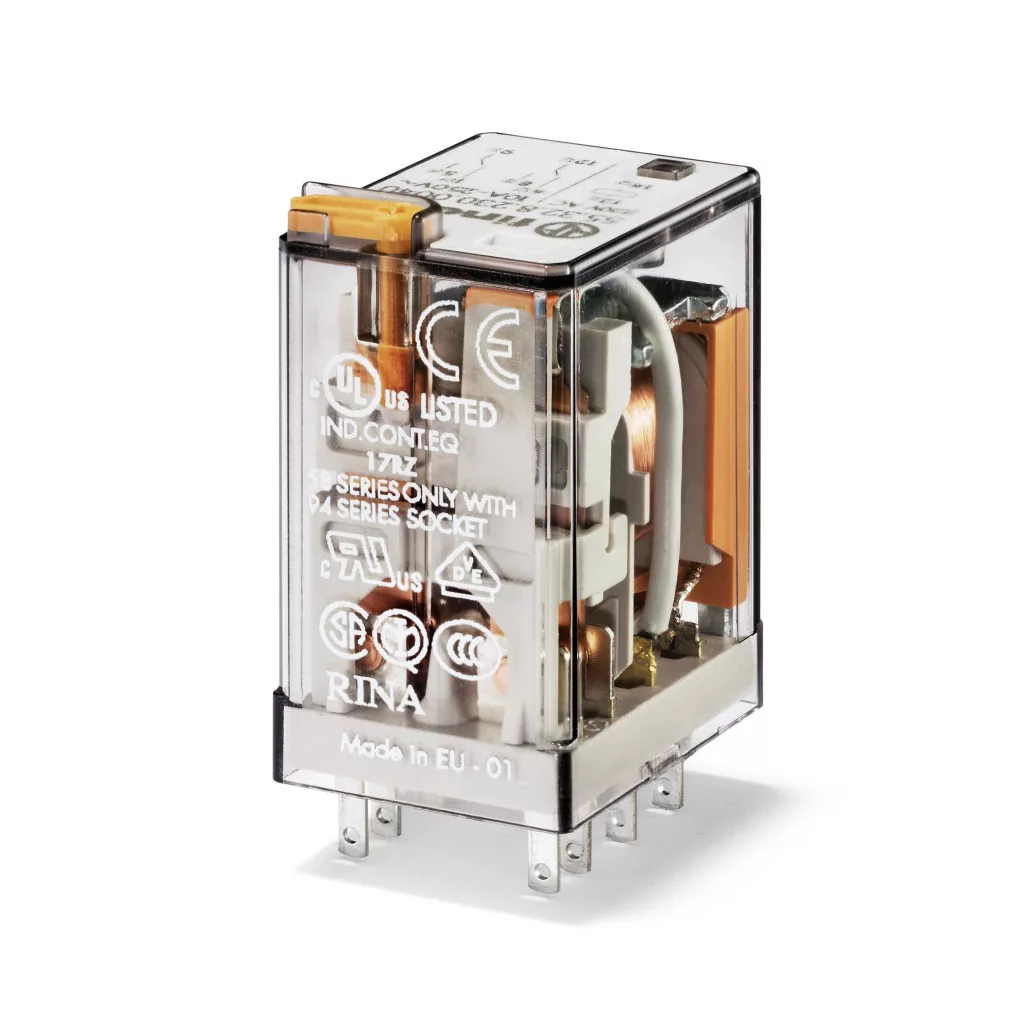

Finder 55.32.8.230.5040 miniatűr ipari relé – 10 A, 2 váltóérintkező, 230 V AC
A Finder 55.32.8.230.5040 a gyártó 55-ös sorozatába tartozó miniatűr ipari relé, dugaszolható kivitelben. A 94-es sorozat foglalataival 35 mm-es DIN-sínre szerelhető – csavaros, húzórugós vagy push in csatlakozással –, illetve NYÁK-foglalatba is építhető. A relé a foglalatból kiemelhető, így üzem közben is gyorsan cserélhető.
Két váltóérintkezőjével két független kör vezérelhető, érintkezőnként 10 A tartós határárammal. Az AC-1 terhelhetőség 2500 VA, AC-15 szerint 500 VA, egyfázisú motorterhelésnél 0,55 kW. Az érintkezőanyag kadmiummentes AgNi + Au, ahol az aranyréteg a kis áramú, kis feszültségű jelek megbízható kapcsolását és a hosszú állásidő utáni biztos zárást teszi lehetővé.
A zárható tesztnyomógombbal az érintkezők kézzel is működtethetők, a mechanikus állapotjelzés pedig ránézésre mutatja a kapcsolási helyzetet. Ez a kettős kivitel a leggyakrabban választott változat üzemi szekrényekben.
A tekercs AC-tekercs (50/60 Hz), 230 V AC névleges feszültséggel: működési tartománya 184…253 V, ellenállása 17 000 Ω, névleges árama 6 mA, teljesítményfelvétele 1,5 VA. A mechanikai élettartam AC-vezérlésnél 20 millió, DC-vezérlésnél 50 millió ciklus.
Fő műszaki jellemzők
- Gyártói cikkszám: 55.32.8.230.5040
- Termékcsalád: Finder 55-ös sorozat
- Típus: 55.32 miniatűr ipari relé, foglalatba dugaszolható
- Érintkezők kialakítása: 2 váltóérintkező (2 CO)
- Kivitel: zárható tesztnyomógomb és mechanikus állapotjelzés
- Tartós határáram / max. bekapcsolási áram: 10/20 A
- Névleges / max. kapcsolási feszültség: 250 V AC / 400 V AC
- Max. terhelhetőség AC-1 / AC-15 (230 V AC): 2500 VA / 500 VA
- Egyfázisú motorterhelés AC-3 (230 V AC): 0,55 kW
- Max. kapcsolási áram DC-1 (24/110/220 V): 10 / 0,5 / 0,25 A
- Legkisebb kapcsolható terhelés: 300 mW (5 V / 5 mA)
- Érintkezőanyag: AgNi + Au (kadmiummentes)
- Tekercs típusa: AC-tekercs (50/60 Hz)
- Tekercsfeszültség: 230 V AC
- Tekercs működési tartománya: 184…253 V – (0,8…1,1) UN
- Tekercsellenállás / névleges tekercsáram: 17 000 Ω / 6 mA
- Névleges tekercsteljesítmény: 1,5 VA
- Tartási / elejtési feszültség: AC 0,8 UN / 0,2 UN, DC 0,5 UN / 0,1 UN
- Mechanikai élettartam (AC / DC): 20 000 000 / 50 000 000 ciklus
- Villamos élettartam (AC-1): 200 000 ciklus
- Meghúzási / elejtési idő: 10/5 ms
- Prellezési idő: 1/4 ms
- Lökőfeszültség-állóság a tekercs és az érintkezők között: 4 kV (1,2/50 µs)
- Dielektromos szilárdság a tekercs és az érintkezők között: 2000 V AC
- Dielektromos szilárdság a nyitott érintkezők között: 1000 V AC
- Rázás- és ütésállóság: 15/15 g, illetve 16 g
- Hőleadás a környezet felé: 1 W terhelőáram nélkül, 3 W tartós határáramnál
- Környezeti hőmérséklet: -40…+85 °C
- Védettség: RT I
- Méretek (magasság × szélesség × mélység): 37,2 × 27,7 × 20,7 mm
- Szerelés: 94-es sorozatú foglalatba dugaszolható: csavaros, húzórugós vagy push in csatlakozású foglalat 35 mm-es DIN-sínre (EN 60715), illetve NYÁK-foglalat
- Kiegészítők: 99-es sorozatú LED-es állapotjelző és EMC-védőmodulok, 86.30-as időzítőmodul, 056.25/056.26/056.27 rögzítő adapterek
- Egyéb: európai szabadalommal védett kialakítás
Tipikus felhasználási területek
- 2 független kör kapcsolása egyetlen vezérlőjelről, érintkezőnként 10 A tartós határárammal
- Mérő-, jelző- és adatgyűjtő körök kis szintű, kis feszültségű jeleinek kapcsolása
- Ritkán működtetett tartalék- és biztonsági körök, ahol hosszú állásidő után is biztos zárás kell
- Hagyományos váltakozó feszültségű vezérlőkörök 230 V AC vezérlőfeszültségről
- Üzembe helyezés és hibakeresés, ahol az érintkezőket kézzel is működtetni kell
- Karbantartás, ahol a kapcsolási helyzetet feszültségmentes állapotban is le kell olvasni
- Villamos elosztószekrények és gépvezérlések
Gyakori kérdések
Hány kört tud kapcsolni a 55.32?
A relé 2 váltóérintkező (2 CO) kialakítású, tehát két független kör vezérelhető vele egyetlen vezérlőjelről. Érintkezőnként 10 A a tartós határáram, a maximális bekapcsolási áram 20 A, a maximális kapcsolási feszültség pedig 400 V AC.
Milyen tekercsfeszültséget igényel?
A tekercs AC-tekercs (50/60 Hz), 230 V AC névleges feszültséggel. Működési tartománya 184…253 V – (0,8…1,1) UN, ellenállása és névleges árama 17 000 Ω / 6 mA, teljesítményfelvétele 1,5 VA.
Mekkora terhelés kapcsolható vele?
Érintkezőnként 10 A tartós határáram, AC-1 szerint 2500 VA, AC-15 szerint 500 VA, egyfázisú motorterhelésnél 0,55 kW. Egyenfeszültségen DC-1 szerint 24 / 110 / 220 V-on 10 / 0,5 / 0,25 A kapcsolható.
Mit ad hozzá az aranyozott érintkező?
Az érintkezőanyag AgNi + Au: az ezüst-nikkel érintkezőre felvitt aranyréteg a kis áramú, kis feszültségű jelek megbízható kapcsolását és a hosszú állásidő utáni biztos zárást teszi lehetővé. Ott érdemes választani, ahol a relé ritkán működik, vagy mérő- és jelzőköri jeleket kapcsol. A legkisebb kapcsolható terhelés 300 mW (5 V / 5 mA).
Mit tartalmaz ez a kivitel?
A kivitel megnevezése: zárható tesztnyomógomb és mechanikus állapotjelzés. Ez a gyakorlatban zárható tesztnyomógomb az érintkezők kézi működtetéséhez, valamint mechanikus állapotjelzés, amely feszültségmentes állapotban is leolvasható. Minden más villamos jellemző megegyezik a 55.32 többi változatáéval.
Hogyan működik a zárható tesztnyomógomb?
A tesztnyomógomb kétféleképpen használható. Vizsgáló nyomógombként a lenyomás idejére zárja az érintkezőket. A biztosító csap eltávolítása után rögzíthető vizsgáló nyomógombként is működik: 90°-kal elfordítva reteszelt helyzetbe kerül, és a vizsgálat után vissza kell fordítani. A működtetés mindkét esetben szerszámmal végezhető.
