Finder 12.11.8.230.0000 mechanikus kapcsolóóra, 1 záróérintkező (1 NO), 16 A, 230 V AC (50/60 Hz) tápfeszültség, napi program, 96 program/nap, legrövidebb 15 perc - 121182300000

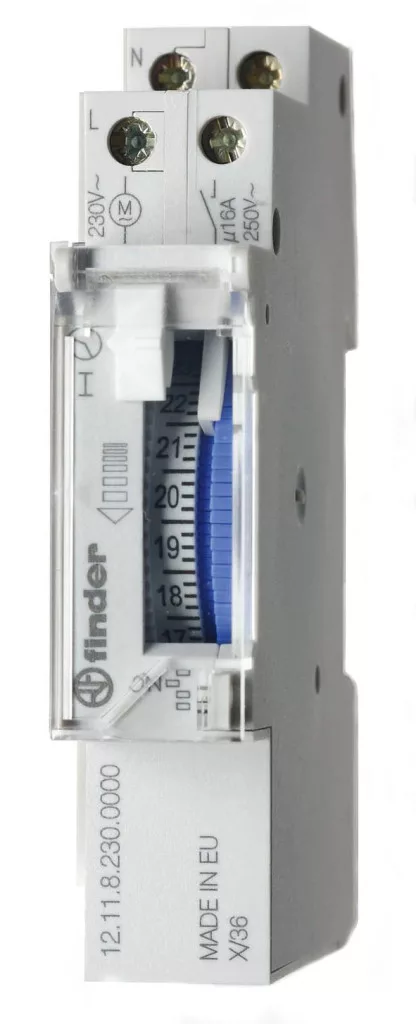

Finder 12.11.8.230.0000 mechanikus kapcsolóóra – 16 A, 1 záróérintkező, napi program

A Finder 12.11.8.230.0000 a gyártó 12-es sorozatába tartozó kapcsolóóra, amely a beállított időprogram szerint automatikusan kapcsolja a világítási, fűtési vagy egyéb köröket. Elosztószekrénybe, 35 mm-es DIN-sínre szerelhető, és kézi beavatkozás nélkül tartja a napi ritmust – akkor is, ha senki nincs a helyszínen.

A 12.11 típus 1 záróérintkező (1 NO) kialakítású. Mechanikus, forgótárcsás kapcsolóóra napi programmal, mindössze 17,5 mm beépítési szélességgel. A tárcsa 15 perces felbontással programozható, így naponta akár 96 kapcsolási időpont állítható be. A homlokoldali kapcsolóval tartósan bekapcsolt, automatikus vagy tartósan kikapcsolt állásba tehető.

Fő műszaki jellemzők

• Gyártói cikkszám: 12.11.8.230.0000
• Termékcsalád: Finder 12-es sorozat
• Típus: 12.11 mechanikus kapcsolóóra
• Érintkezők kialakítása: 1 záróérintkező (1 NO)
• Tartós határáram / max. bekapcsolási áram: 16/30 A
• Névleges / max. kapcsolási feszültség: 250 V AC
• Max. terhelhetőség AC-1 / AC-15 (230 V AC): 4000 VA / 420 VA
• Megengedett lámpaterhelés: izzólámpa 2000 W, halogénlámpa 2000 W, fénycső fázisjavítással 750 W, fázisjavítás nélkül 1000 W
• Legkisebb kapcsolható terhelés: 1000 mW (10 V / 10 mA)
• Érintkezőanyag: AgSnO2 (kadmiummentes)
• Tápfeszültség: 230 V AC (50/60 Hz), működési tartomány (0,85…1,1) UN
• Névleges teljesítményfelvétel: 2 VA
• Kapcsolási program típusa: napi program
• Programok száma: 96 program/nap
• Legrövidebb kapcsolási idő: 15 perc
• Működési pontosság: 1,5 s/nap
• Programozás módja: forgótárcsás, kézi beállítás
• Működési tartalék: 100 óra (80 óra folyamatos hálózati csatlakozás után)
• Villamos élettartam (AC-1): 50 000 kapcsolás
• Hőleadás a környezet felé: 1,5 W terhelőáram nélkül, 2,5 W tartós határáramnál
• Környezeti hőmérséklet: -5…+50 °C
• Védettség: IP 20
• Beépítési szélesség: 17,5 mm
• Méretek (magasság × szélesség × mélység): 93,4 × 17,5 × 58 mm
• Szerelés: 35 mm-es DIN-sínre (EN 60715)
• Max. beköthető vezeték-keresztmetszet: tömör 1 x 6 / 2 x 4 mm², sodrott 1 x 6 / 2 x 2,5 mm²
• Meghúzási nyomaték: 1,2 Nm, vezetékcsupaszítási hossz 9 mm

Tipikus felhasználási területek

• Kirakatok és cégérek világításának időzítése
• Utcai és udvari világítás kapcsolása napi program szerint
• Fűtés és hűtés időzített vezérlése
• Iskolai csengők és rövid idejű vezérlések
• Szellőztetés, szivattyúk és egyéb ismétlődő üzemű körök kapcsolása

Gyakori kérdések

Mire való a kapcsolóóra?

A kapcsolóóra a beállított időprogram szerint automatikusan kapcsolja a hozzá kötött kört, így nincs szükség kézi be- és kikapcsolásra. Világítás, fűtés, szellőztetés vagy szivattyú vezérlésére egyaránt használható, és a felesleges üzemidő elhagyásával energiát takarít meg.

Milyen programot lehet beállítani a 12.11 típussal?

Ez a típus napi program szerint működik, 96 program/nap tárolható, a legrövidebb kapcsolási idő 15 perc. A működési pontosság 1,5 s/nap.

Hogyan programozható?

A beállítás forgótárcsás, kézi beállítás történik. A készülék napi program kezelésére képes, 96 program/nap kapacitással és 15 perc legrövidebb kapcsolási idővel.

Mi történik áramszünet esetén?

A készülék működési tartaléka: 100 óra (80 óra folyamatos hálózati csatlakozás után). Ez tartja a pontos időt és a beállított programokat a hálózati tápfeszültség kiesése alatt is. A kimeneti relé azonban csak akkor működik, ha van tápfeszültség.

Mekkora terhelés kapcsolható vele?

A tartós határáram 16 A, a maximális terhelhetőség AC-1 szerint 4000 VA, AC-15 szerint 420 VA. Megengedett lámpaterhelés: izzólámpa 2000 W, halogénlámpa 2000 W, fénycső fázisjavítással 750 W, fázisjavítás nélkül 1000 W.

Mekkora helyet foglal el az elosztóban?

A készülék 17,5 mm széles, teljes mérete 93,4 × 17,5 × 58 mm (magasság × szélesség × mélység), és 35 mm-es DIN-sínre (EN 60715) szerelhető.
