Finder 12.01.8.230.0000 mechanikus kapcsolóóra, 1 váltóérintkező (1 CO), 16 A, 230 V AC (50/60 Hz) tápfeszültség, napi program, 48 program/nap, legrövidebb 30 perc - 120182300000

Finder 12.01.8.230.0000 mechanikus kapcsolóóra – 16 A, 1 váltóérintkező, napi program

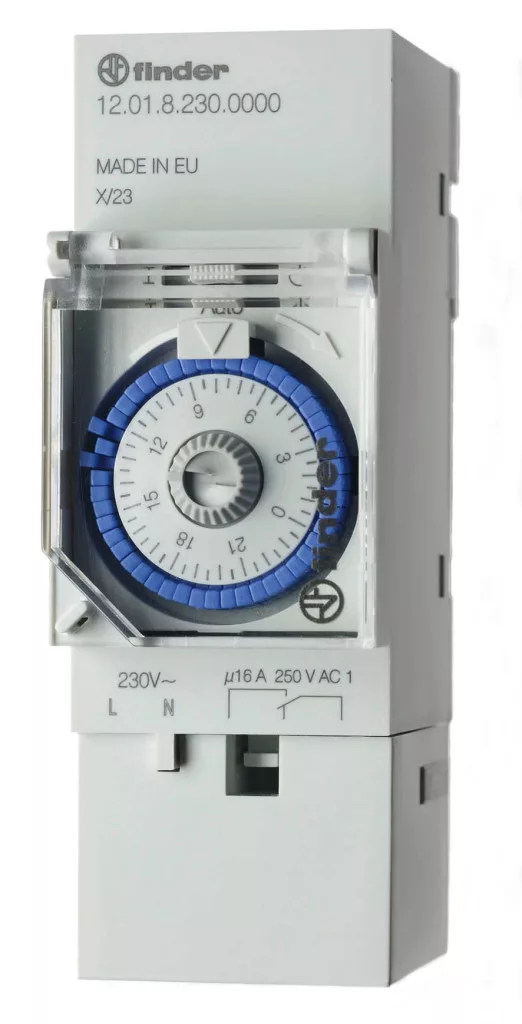

A Finder 12.01.8.230.0000 a gyártó 12-es sorozatába tartozó kapcsolóóra, amely a beállított időprogram szerint automatikusan kapcsolja a világítási, fűtési vagy egyéb köröket. Elosztószekrénybe, 35 mm-es DIN-sínre szerelhető, és kézi beavatkozás nélkül tartja a napi ritmust – akkor is, ha senki nincs a helyszínen.

A 12.01 típus 1 váltóérintkező (1 CO) kialakítású. Mechanikus, forgótárcsás kapcsolóóra napi programmal: a tárcsa peremén lévő lovasokkal állítható be, mikor kapcsoljon be és ki a kör. Ugyanaz a program fut minden nap, elem és programozás nélkül, ezért egyszerű és jól áttekinthető megoldás. A homlokoldali kapcsolóval a készülék tartósan bekapcsolt, automatikus vagy tartósan kikapcsolt állásba tehető.

Fő műszaki jellemzők

• Gyártói cikkszám: 12.01.8.230.0000
• Termékcsalád: Finder 12-es sorozat
• Típus: 12.01 mechanikus kapcsolóóra
• Érintkezők kialakítása: 1 váltóérintkező (1 CO)
• Tartós határáram / max. bekapcsolási áram: 16 A
• Névleges / max. kapcsolási feszültség: 250 V AC
• Max. terhelhetőség AC-1 / AC-15 (230 V AC): 4000 VA / 750 VA
• Megengedett lámpaterhelés: izzólámpa 2000 W, halogénlámpa 2000 W, fénycső fázisjavítással 750 W, fázisjavítás nélkül 1000 W (a záróérintkezőre vonatkozó értékek)
• Legkisebb kapcsolható terhelés: 1000 mW (10 V / 10 mA)
• Érintkezőanyag: AgSnO2 (kadmiummentes)
• Tápfeszültség: 230 V AC (50/60 Hz), működési tartomány (0,85…1,1) UN
• Névleges teljesítményfelvétel: 2 VA
• Kapcsolási program típusa: napi program
• Programok száma: 48 program/nap
• Legrövidebb kapcsolási idő: 30 perc
• Működési pontosság: 1,5 s/nap
• Programozás módja: forgótárcsás, kézi beállítás
• Működési tartalék: 100 óra (80 óra folyamatos hálózati csatlakozás után)
• Villamos élettartam (AC-1): 50 000 kapcsolás
• Hőleadás a környezet felé: 1,5 W terhelőáram nélkül, 2,5 W tartós határáramnál
• Környezeti hőmérséklet: -5…+50 °C
• Védettség: IP 20
• Beépítési szélesség: 35,8 mm
• Méretek (magasság × szélesség × mélység): 105 × 35,8 × 55 mm
• Szerelés: 35 mm-es DIN-sínre (EN 60715)
• Max. beköthető vezeték-keresztmetszet: tömör 1 x 6 / 2 x 4 mm², sodrott 1 x 6 / 2 x 2,5 mm²
• Meghúzási nyomaték: 1,2 Nm, vezetékcsupaszítási hossz 9 mm

Tipikus felhasználási területek

• Kirakatok és cégérek világításának időzítése
• Utcai és udvari világítás kapcsolása napi program szerint
• Fűtés és hűtés időzített vezérlése
• Iskolai csengők és rövid idejű vezérlések
• Szellőztetés, szivattyúk és egyéb ismétlődő üzemű körök kapcsolása

Gyakori kérdések

Mire való a kapcsolóóra?

A kapcsolóóra a beállított időprogram szerint automatikusan kapcsolja a hozzá kötött kört, így nincs szükség kézi be- és kikapcsolásra. Világítás, fűtés, szellőztetés vagy szivattyú vezérlésére egyaránt használható, és a felesleges üzemidő elhagyásával energiát takarít meg.

Milyen programot lehet beállítani a 12.01 típussal?

Ez a típus napi program szerint működik, 48 program/nap tárolható, a legrövidebb kapcsolási idő 30 perc. A működési pontosság 1,5 s/nap.

Hogyan programozható?

A beállítás forgótárcsás, kézi beállítás történik. A készülék napi program kezelésére képes, 48 program/nap kapacitással és 30 perc legrövidebb kapcsolási idővel.

Mi történik áramszünet esetén?

A készülék működési tartaléka: 100 óra (80 óra folyamatos hálózati csatlakozás után). Ez tartja a pontos időt és a beállított programokat a hálózati tápfeszültség kiesése alatt is. A kimeneti relé azonban csak akkor működik, ha van tápfeszültség.

Mekkora terhelés kapcsolható vele?

A tartós határáram 16 A, a maximális terhelhetőség AC-1 szerint 4000 VA, AC-15 szerint 750 VA. Megengedett lámpaterhelés: izzólámpa 2000 W, halogénlámpa 2000 W, fénycső fázisjavítással 750 W, fázisjavítás nélkül 1000 W (a záróérintkezőre vonatkozó értékek).

Mekkora helyet foglal el az elosztóban?

A készülék 35,8 mm széles, teljes mérete 105 × 35,8 × 55 mm (magasság × szélesség × mélység), és 35 mm-es DIN-sínre (EN 60715) szerelhető.
