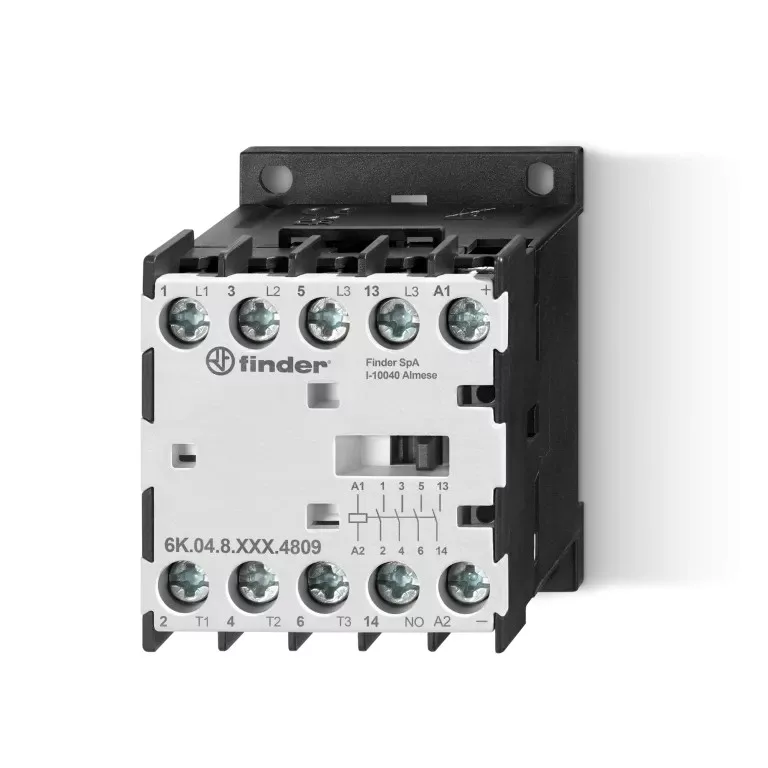

Finder 6K.04.9.024.4309 mágneskapcsoló – 9 A, 4 kW, 24 V DC
A Finder 6K.04.9.024.4309 a gyártó 6K sorozatába tartozó miniatűr ipari mágneskapcsoló, 6K.04 típus. Három főérintkezőjével háromfázisú motorokat és terheléseket kapcsol: a névleges áram AC-3 szerint 9 A, ami 4 kW motorteljesítménynek felel meg 440 V-on, 690 V-on pedig 4 kW. Ohmos terhelésnél AC-1 szerint 20 A (690 V) a névleges áram. A készülék megfelel az EN 60947-4-1 szabványnak, és 35 mm-es DIN-sínre szerelhető.
Az érintkezők kialakítása 4 záróérintkező (4 NO). Segédérintkező külön rendelhető, 2 A - 400 V - AC-15 terhelhetőséggel. Az érintkezőanyag kadmiummentes AgSnO2, amely a motorindításnál fellépő nagy bekapcsolási áramcsúcsokat bírja.
A tekercs DC-tekercs, 24 V DC névleges feszültséggel; működési tartománya (0,8…1,1) UN, teljesítményfelvétele 1,2 W. A sorozatban elérhető tekercsfeszültségek: 12 - 24 - 48 - 60 - 72 - 110 V DC. A meghúzási és elejtési idő 15/8 ms, a mechanikai élettartam 5 000 000 (AC) / 15 000 000 (DC) ciklus.
Nehéz üzemben, AC-4 kategóriában (ellenáramú fékezés, forgásirányváltás, léptetés) a névleges áram 9 A, a teljesítmény 4 kW 440 V-on. Egyenfeszültségű terhelésnél DC-1 szerint 24 / 110 / 220 V-on 20 / 5 / 0,6 A, DC-3 szerint 20 / 1 / 0,15 A.
A mérete 57,5 × 45 × 49 mm (magasság × szélesség × mélység), a védettség IP 20, a megengedett környezeti hőmérséklet -40…+70 °C (+90 °C mellett a tekercs működési tartománya 0,9…1,0 UN). A csatlakozás csavaros: beköthető keresztmetszet tömör és sodrott vezető 1 x 0,5…1 x 2,5 mm², meghúzási nyomaték 0,8 Nm, csupaszítási hossz 8 mm. A névleges feltételes zárlati áram 3 kA, az előtét-biztosító megengedett legnagyobb értéke 40 A (gL/gG); zárlatvédelemnél max. 20 A (gG). Motorvédelemhez a sorozat 6K.T0 jelű hőkioldója való.
Fő műszaki jellemzők
- Gyártói cikkszám: 6K.04.9.024.4309
- Termékcsalád: Finder 6K sorozat
- Típus: 6K.04 miniatűr ipari mágneskapcsoló
- Érintkezők kialakítása: 4 záróérintkező (4 NO)
- Főérintkezők: 3 záróérintkező, 3 pólusú kapcsolás
- Segédérintkező: 1 záróérintkező vagy 1 nyitóérintkező segédérintkező rendelhető, 2 A - 400 V - AC-15
- Névleges áram AC-3 (400 V): 9 A
- Névleges teljesítmény AC-3 (440 V): 4 kW
- Névleges teljesítmény AC-3 (690 V): 4 kW
- Névleges áram AC-1: 20 A (690 V)
- Névleges áram / teljesítmény AC-4: 9 A / 4 kW (440 V)
- Max. kapcsolási áram DC-1 (24/110/220 V): 20 / 5 / 0,6 A
- Max. kapcsolási áram DC-3 (24/110/220 V): 20 / 1 / 0,15 A
- Érintkezőanyag: AgSnO2 (kadmiummentes)
- Tekercs típusa: DC-tekercs
- Tekercsfeszültség: 24 V DC
- A sorozatban elérhető tekercsfeszültségek: 12 - 24 - 48 - 60 - 72 - 110 V DC
- Tekercs működési tartománya: (0,8…1,1) UN
- Névleges tekercsteljesítmény: 1,2 W
- Mechanikai élettartam: 5 000 000 (AC) / 15 000 000 (DC) ciklus
- Meghúzási / elejtési idő: 15/8 ms
- Veszteségi teljesítmény: 0,20 W érintkezőnként (AC-3, 400 V)
- Ütésállóság: 5/5 g
- Névleges feltételes zárlati áram: 3 kA
- Előtét-biztosító max. megengedett értéke: 40 A (gL/gG); zárlatvédelemnél max. 20 A (gG)
- Szabvány: EN 60947-4-1
- Környezeti hőmérséklet: -40…+70 °C (+90 °C mellett a tekercs működési tartománya 0,9…1,0 UN)
- Védettség: IP 20
- Méretek (magasság × szélesség × mélység): 57,5 × 45 × 49 mm
- Beköthető vezeték-keresztmetszet: tömör és sodrott vezető 1 x 0,5…1 x 2,5 mm²
- Meghúzási nyomaték / csupaszítási hossz: 0,8 Nm / 8 mm
- Szerelés: 35 mm-es DIN-sínre (EN 60715), csavaros csatlakozás
Tipikus felhasználási területek
- Háromfázisú kalickás motorok indítása és leállítása AC-3 szerint 4 kW-ig
- Ohmos és kissé induktív terhelések kapcsolása AC-1 szerint 20 A (690 V)-ig
- Nehéz üzem: ellenáramú fékezés és forgásirányváltás AC-4 szerint 4 kW-ig
- Egyenfeszültségű vezérlés 24 V DC tekercsfeszültségről
- Motorindító összeállítás a sorozat 6K.T0 jelű hőkioldójával kiegészítve
- Szivattyú- és ventilátorvezérlések, áramfejlesztők és ipari motorvezérlő szekrények
Gyakori kérdések
Mekkora motort lehet vele kapcsolni?
A névleges áram AC-3 szerint 9 A, ami 4 kW háromfázisú motorteljesítménynek felel meg 440 V-on; 690 V-on 4 kW. Ohmos terhelésnél AC-1 szerint 20 A (690 V). Nehéz üzemben, AC-4 kategóriában 9 A / 4 kW az érték 440 V-on.
Milyen érintkezői vannak?
A kialakítás 4 záróérintkező (4 NO). A három főérintkező végzi a 3 pólusú kapcsolást; segédérintkező külön rendelhető. Az érintkezőanyag kadmiummentes AgSnO2.
Milyen vezérlőfeszültséget igényel?
A tekercs DC-tekercs, 24 V DC névleges feszültséggel. A működési tartomány (0,8…1,1) UN, a teljesítményfelvétel 1,2 W. A sorozatban elérhető tekercsfeszültségek: 12 - 24 - 48 - 60 - 72 - 110 V DC. A meghúzási és elejtési idő 15/8 ms.
Milyen érintkező-kialakítások rendelhetők ehhez a típushoz?
A 6K.04 típusnál három változat van: a 43xx jelű 4 záróérintkező (4 no), a 47xx jelű 3 záróérintkező + 1 tükörérintkezős nyitóérintkező, és a 48xx jelű 3 záróérintkező + 1 záróérintkező. A villamos jellemzők mindháromnál megegyeznek, csak a negyedik érintkező funkciója tér el.
Milyen előtét-biztosítót kell hozzá választani?
A névleges feltételes zárlati áram 3 kA, az előtét-biztosító megengedett legnagyobb értéke 40 A (gL/gG); zárlatvédelemnél max. 20 A (gG). Ha a mágneskapcsoló hőkioldóval dolgozik együtt, a biztosító méretét mindig az alacsonyabb védelmi szinttel rendelkező készülék határozza meg.
Hogyan kell bekötni és szerelni?
A készülék 35 mm-es DIN-sínre (EN 60715) szerelhető, a csatlakozás csavaros. A beköthető keresztmetszet tömör és sodrott vezető 1 x 0,5…1 x 2,5 mm², a meghúzási nyomaték 0,8 Nm, a csupaszítási hossz 8 mm. A mérete 57,5 × 45 × 49 mm (magasság × szélesség × mélység), a védettség IP 20.
