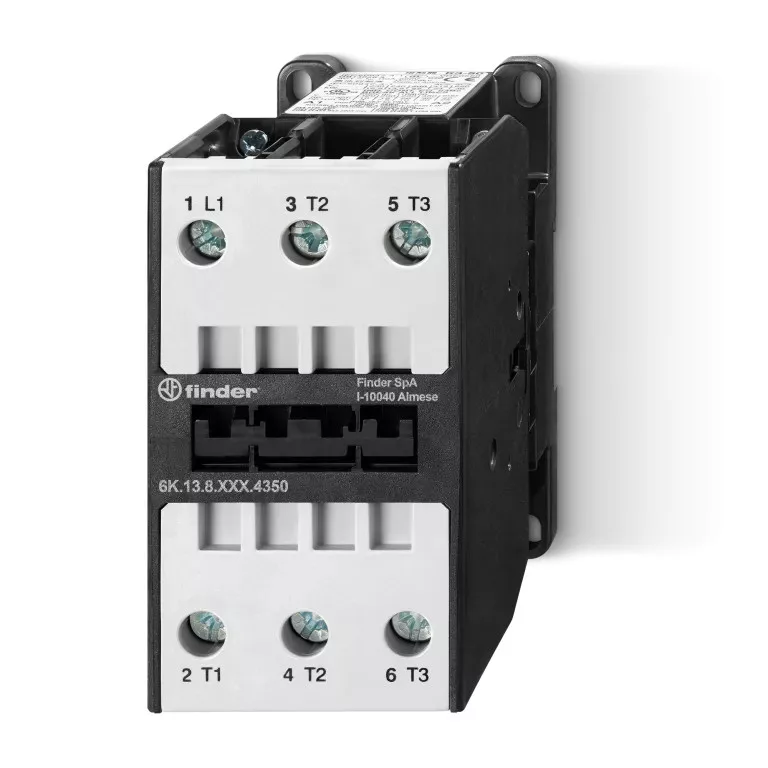

Finder 6K.13.8.024.4374 mágneskapcsoló – 74 A, 37 kW, 24 V AC
A Finder 6K.13.8.024.4374 a gyártó 6K sorozatába tartozó ipari mágneskapcsoló, 6K.13 típus. Három főérintkezőjével háromfázisú motorokat és terheléseket kapcsol: a névleges áram AC-3 szerint 74 A, ami 37 kW motorteljesítménynek felel meg 400 V-on, 690 V-on pedig 45 kW. Ohmos terhelésnél AC-1 szerint 130 A (690 V) a névleges áram. A készülék megfelel az EN 60947-4-1 szabványnak, és 35 mm-es DIN-sínre szerelhető.
Az érintkezők kialakítása 3 záróérintkező (3 NO). Segédérintkező külön rendelhető, 2 A - 400 V - AC-15 terhelhetőséggel. Az érintkezőanyag kadmiummentes AgSnO2, amely a motorindításnál fellépő nagy bekapcsolási áramcsúcsokat bírja.
A tekercs AC-tekercs (50/60 Hz), 24 V AC névleges feszültséggel; működési tartománya (0,85…1,1) UN, teljesítményfelvétele 13 VA (50 Hz). A sorozatban elérhető tekercsfeszültségek: 24 - 110 - 230 V AC. A meghúzási és elejtési idő 12/8 ms, a mechanikai élettartam 10 000 000 ciklus (AC).
Nehéz üzemben, AC-4 kategóriában (ellenáramú fékezés, forgásirányváltás, léptetés) a névleges áram 74 A, a teljesítmény 37 kW 440 V-on. Transzformátorterhelésnél AC-6a szerint 33 A / 22,5 kVA (400 V), kondenzátortelepnél AC-6b szerint 70 A / 46 kVAr (400 V). Egyenfeszültségű terhelésnél DC-1 szerint 24 / 110 / 220 V-on 130 / 12 / 1,4 A, DC-3 szerint 130 / 1,8 / 0,25 A.
Ez a nagyobb teljesítményű kivitel kizárólag váltakozó feszültségű tekerccsel készül, és csak 3 záróérintkezős kialakításban: a 47xx és 48xx változatok itt nem rendelhetők. A megengedett környezeti hőmérséklet is szűkebb, -40…+60 °C, szemben a kisebb kivitelek +70 °C-os határával.
A mérete 110 × 59,8 × 96 mm (magasság × szélesség × mélység), a védettség IP 20, a megengedett környezeti hőmérséklet -40…+60 °C (+90 °C mellett a tekercs működési tartománya 0,9…1,0 UN). A csatlakozás csavaros: beköthető keresztmetszet tömör és sodrott vezető 1 x 4…1 x 50 mm², meghúzási nyomaték 3,5 Nm, csupaszítási hossz 20 mm. A névleges feltételes zárlati áram 10 kA, az előtét-biztosító megengedett legnagyobb értéke 160 A (gL/gG). Motorvédelemhez a sorozat 6K.T1 jelű hőkioldója való.
Fő műszaki jellemzők
- Gyártói cikkszám: 6K.13.8.024.4374
- Termékcsalád: Finder 6K sorozat
- Típus: 6K.13 ipari mágneskapcsoló
- Érintkezők kialakítása: 3 záróérintkező (3 NO)
- Főérintkezők: 3 záróérintkező, 3 pólusú kapcsolás
- Segédérintkező: 1 záróérintkező vagy 1 nyitóérintkező segédérintkező rendelhető, 2 A - 400 V - AC-15
- Névleges áram AC-3 (400 V): 74 A
- Névleges teljesítmény AC-3 (400 V): 37 kW
- Névleges teljesítmény AC-3 (690 V): 45 kW
- Névleges áram AC-1: 130 A (690 V)
- Névleges áram / teljesítmény AC-4: 74 A / 37 kW (440 V)
- Transzformátorterhelés AC-6a: 33 A / 22,5 kVA (400 V)
- Kondenzátortelep AC-6b: 70 A / 46 kVAr (400 V)
- Max. kapcsolási áram DC-1 (24/110/220 V): 130 / 12 / 1,4 A
- Max. kapcsolási áram DC-3 (24/110/220 V): 130 / 1,8 / 0,25 A
- Érintkezőanyag: AgSnO2 (kadmiummentes)
- Tekercs típusa: AC-tekercs (50/60 Hz)
- Tekercsfeszültség: 24 V AC
- A sorozatban elérhető tekercsfeszültségek: 24 - 110 - 230 V AC
- Tekercs működési tartománya: (0,85…1,1) UN
- Névleges tekercsteljesítmény: 13 VA (50 Hz)
- Mechanikai élettartam: 10 000 000 ciklus (AC)
- Meghúzási / elejtési idő: 12/8 ms
- Veszteségi teljesítmény: 5,5 W érintkezőnként (AC-3, 400 V)
- Ütésállóság: 8/— g
- Névleges feltételes zárlati áram: 10 kA
- Előtét-biztosító max. megengedett értéke: 160 A (gL/gG)
- Max. biztosító a „2” koordinációnál: 125 A
- Max. biztosító zárlatvédelemnél (1 kA): 63 A
- Szabvány: EN 60947-4-1
- Környezeti hőmérséklet: -40…+60 °C (+90 °C mellett a tekercs működési tartománya 0,9…1,0 UN)
- Védettség: IP 20
- Méretek (magasság × szélesség × mélység): 110 × 59,8 × 96 mm
- Beköthető vezeték-keresztmetszet: tömör és sodrott vezető 1 x 4…1 x 50 mm²
- Meghúzási nyomaték / csupaszítási hossz: 3,5 Nm / 20 mm
- Szerelés: 35 mm-es DIN-sínre (EN 60715), csavaros csatlakozás
Tipikus felhasználási területek
- Háromfázisú kalickás motorok indítása és leállítása AC-3 szerint 37 kW-ig
- Ohmos és kissé induktív terhelések kapcsolása AC-1 szerint 130 A (690 V)-ig
- Nehéz üzem: ellenáramú fékezés és forgásirányváltás AC-4 szerint 37 kW-ig
- Kondenzátortelepek kapcsolása AC-6b szerint 70 A / 46 kVAr (400 V)-ig
- Váltakozó feszültségű vezérlés 24 V AC tekercsfeszültségről
- Motorindító összeállítás a sorozat 6K.T1 jelű hőkioldójával kiegészítve
- Szivattyú- és ventilátorvezérlések, áramfejlesztők és ipari motorvezérlő szekrények
Gyakori kérdések
Mekkora motort lehet vele kapcsolni?
A névleges áram AC-3 szerint 74 A, ami 37 kW háromfázisú motorteljesítménynek felel meg 400 V-on; 690 V-on 45 kW. Ohmos terhelésnél AC-1 szerint 130 A (690 V). Nehéz üzemben, AC-4 kategóriában 74 A / 37 kW az érték 440 V-on.
Milyen érintkezői vannak?
A kialakítás 3 záróérintkező (3 NO). A három főérintkező végzi a 3 pólusú kapcsolást; segédérintkező külön rendelhető. Az érintkezőanyag kadmiummentes AgSnO2.
Milyen vezérlőfeszültséget igényel?
A tekercs AC-tekercs (50/60 Hz), 24 V AC névleges feszültséggel. A működési tartomány (0,85…1,1) UN, a teljesítményfelvétel 13 VA (50 Hz). A sorozatban elérhető tekercsfeszültségek: 24 - 110 - 230 V AC. A meghúzási és elejtési idő 12/8 ms.
Miben tér el ez a nagyobb kivitel a 24 és 32 A-es típusoktól?
Három dologban. Kizárólag váltakozó feszültségű tekerccsel készül, tehát DC-vezérlés nem rendelhető hozzá. Csak 3 záróérintkezős kialakításban létezik: a 47xx és 48xx változatok itt nincsenek. És a megengedett környezeti hőmérséklet -40…+60 °C a kisebb kivitelek +70 °C-os határa helyett. A tekercs teljesítményfelvétele is nagyobb, 13 VA.
Milyen előtét-biztosítót kell hozzá választani?
A névleges feltételes zárlati áram 10 kA, az előtét-biztosító megengedett legnagyobb értéke 160 A (gL/gG). Az IEC 947-4-1 szerinti „2” koordinációnál a maximális biztosítóméret 125 A. Zárlatvédelemnél, 1 kA zárlati áramnál a maximális méret 63 A. Ha a mágneskapcsoló hőkioldóval dolgozik együtt, a biztosító méretét mindig az alacsonyabb védelmi szinttel rendelkező készülék határozza meg.
Hogyan kell bekötni és szerelni?
A készülék 35 mm-es DIN-sínre (EN 60715) szerelhető, a csatlakozás csavaros. A beköthető keresztmetszet tömör és sodrott vezető 1 x 4…1 x 50 mm², a meghúzási nyomaték 3,5 Nm, a csupaszítási hossz 20 mm. A mérete 110 × 59,8 × 96 mm (magasság × szélesség × mélység), a védettség IP 20.
