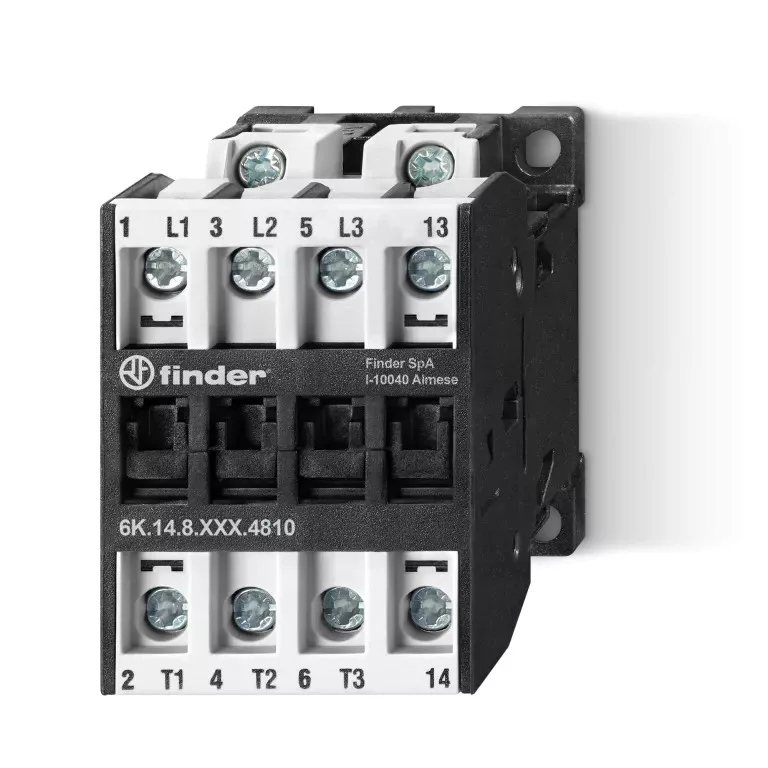

Finder 6K.14.8.230.4810 mágneskapcsoló – 10 A, 4 kW, 230 V AC
A Finder 6K.14.8.230.4810 a gyártó 6K sorozatába tartozó ipari mágneskapcsoló, 6K.14 típus. Három főérintkezőjével háromfázisú motorokat és terheléseket kapcsol: a névleges áram AC-3 szerint 10 A, ami 4 kW motorteljesítménynek felel meg 400 V-on, 690 V-on pedig 5,5 kW. Ohmos terhelésnél AC-1 szerint 25 A (690 V) a névleges áram. A készülék megfelel az EN 60947-4-1 szabványnak, és 35 mm-es DIN-sínre szerelhető.
Az érintkezők kialakítása 3 záróérintkező + 1 záróérintkező (3 NO + 1 NO); a három főérintkező mellett 1 záróérintkező segédérintkező található rajta. Az érintkezőanyag kadmiummentes AgSnO2, amely a motorindításnál fellépő nagy bekapcsolási áramcsúcsokat bírja.
A tekercs AC-tekercs (50/60 Hz), 230 V AC névleges feszültséggel; működési tartománya (0,85…1,1) UN, teljesítményfelvétele 7 VA (50 Hz). A sorozatban elérhető tekercsfeszültségek: 24 - 110 - 230 V AC. A meghúzási és elejtési idő 10/8 ms, a mechanikai élettartam 10 000 000 ciklus (AC).
Nehéz üzemben, AC-4 kategóriában (ellenáramú fékezés, forgásirányváltás, léptetés) a névleges áram 10 A, a teljesítmény 4 kW 440 V-on. Transzformátorterhelésnél AC-6a szerint 4,5 A / 3,1 kVA (400 V), kondenzátortelepnél AC-6b szerint 8 A / 5 kVAr (400 V). Egyenfeszültségű terhelésnél DC-1 szerint 24 / 110 / 220 V-on 20 / 6 / 0,8 A, DC-3 szerint 20 / 1,2 / 0,2 A.
A mérete 64,5 × 45 × 65,5 mm (magasság × szélesség × mélység), a védettség IP 20, a megengedett környezeti hőmérséklet -40…+70 °C (+90 °C mellett a tekercs működési tartománya 0,9…1,0 UN). A csatlakozás csavaros: beköthető keresztmetszet tömör és sodrott vezető 1 x 0,75…1 x 6 mm², meghúzási nyomaték 0,8 Nm, csupaszítási hossz 11 mm. A névleges feltételes zárlati áram 10 kA, az előtét-biztosító megengedett legnagyobb értéke 63 A (gL/gG); zárlatvédelemnél max. 16 A. Motorvédelemhez a sorozat 6K.T1 jelű hőkioldója való.
Fő műszaki jellemzők
- Gyártói cikkszám: 6K.14.8.230.4810
- Termékcsalád: Finder 6K sorozat
- Típus: 6K.14 ipari mágneskapcsoló
- Érintkezők kialakítása: 3 záróérintkező + 1 záróérintkező (3 NO + 1 NO)
- Főérintkezők: 3 záróérintkező, 3 pólusú kapcsolás
- Segédérintkező: 1 záróérintkező segédérintkező, 2 A - 400 V - AC-15
- Névleges áram AC-3 (400 V): 10 A
- Névleges teljesítmény AC-3 (400 V): 4 kW
- Névleges teljesítmény AC-3 (690 V): 5,5 kW
- Névleges áram AC-1: 25 A (690 V)
- Névleges áram / teljesítmény AC-4: 10 A / 4 kW (440 V)
- Transzformátorterhelés AC-6a: 4,5 A / 3,1 kVA (400 V)
- Kondenzátortelep AC-6b: 8 A / 5 kVAr (400 V)
- Max. kapcsolási áram DC-1 (24/110/220 V): 20 / 6 / 0,8 A
- Max. kapcsolási áram DC-3 (24/110/220 V): 20 / 1,2 / 0,2 A
- Érintkezőanyag: AgSnO2 (kadmiummentes)
- Tekercs típusa: AC-tekercs (50/60 Hz)
- Tekercsfeszültség: 230 V AC
- A sorozatban elérhető tekercsfeszültségek: 24 - 110 - 230 V AC
- Tekercs működési tartománya: (0,85…1,1) UN
- Névleges tekercsteljesítmény: 7 VA (50 Hz)
- Mechanikai élettartam: 10 000 000 ciklus (AC)
- Meghúzási / elejtési idő: 10/8 ms
- Veszteségi teljesítmény: 0,35 W érintkezőnként (AC-3, 400 V)
- Ütésállóság: 10/6 g
- Névleges feltételes zárlati áram: 10 kA
- Előtét-biztosító max. megengedett értéke: 63 A (gL/gG); zárlatvédelemnél max. 16 A
- Max. biztosító a „2” koordinációnál: 25 A
- Szabvány: EN 60947-4-1
- Környezeti hőmérséklet: -40…+70 °C (+90 °C mellett a tekercs működési tartománya 0,9…1,0 UN)
- Védettség: IP 20
- Méretek (magasság × szélesség × mélység): 64,5 × 45 × 65,5 mm
- Beköthető vezeték-keresztmetszet: tömör és sodrott vezető 1 x 0,75…1 x 6 mm²
- Meghúzási nyomaték / csupaszítási hossz: 0,8 Nm / 11 mm
- Szerelés: 35 mm-es DIN-sínre (EN 60715), csavaros csatlakozás
Tipikus felhasználási területek
- Háromfázisú kalickás motorok indítása és leállítása AC-3 szerint 4 kW-ig
- Ohmos és kissé induktív terhelések kapcsolása AC-1 szerint 25 A (690 V)-ig
- Nehéz üzem: ellenáramú fékezés és forgásirányváltás AC-4 szerint 4 kW-ig
- Kondenzátortelepek kapcsolása AC-6b szerint 8 A / 5 kVAr (400 V)-ig
- Váltakozó feszültségű vezérlés 230 V AC tekercsfeszültségről
- Motorindító összeállítás a sorozat 6K.T1 jelű hőkioldójával kiegészítve
- Szivattyú- és ventilátorvezérlések, áramfejlesztők és ipari motorvezérlő szekrények
Gyakori kérdések
Mekkora motort lehet vele kapcsolni?
A névleges áram AC-3 szerint 10 A, ami 4 kW háromfázisú motorteljesítménynek felel meg 400 V-on; 690 V-on 5,5 kW. Ohmos terhelésnél AC-1 szerint 25 A (690 V). Nehéz üzemben, AC-4 kategóriában 10 A / 4 kW az érték 440 V-on.
Milyen érintkezői vannak?
A kialakítás 3 záróérintkező + 1 záróérintkező (3 NO + 1 NO). A három főérintkező végzi a 3 pólusú kapcsolást, a negyedik egy záróérintkezős segédérintkező 2 A - 400 V - AC-15 terhelhetőséggel. Az érintkezőanyag kadmiummentes AgSnO2.
Milyen vezérlőfeszültséget igényel?
A tekercs AC-tekercs (50/60 Hz), 230 V AC névleges feszültséggel. A működési tartomány (0,85…1,1) UN, a teljesítményfelvétel 7 VA (50 Hz). A sorozatban elérhető tekercsfeszültségek: 24 - 110 - 230 V AC. A meghúzási és elejtési idő 10/8 ms.
Milyen érintkező-kialakítások rendelhetők ehhez a típushoz?
A 6K.14 típusnál három változat van: a 43xx jelű 4 záróérintkező (4 no), a 47xx jelű 3 záróérintkező + 1 tükörérintkezős nyitóérintkező, és a 48xx jelű 3 záróérintkező + 1 záróérintkező. A villamos jellemzők mindháromnál megegyeznek, csak a negyedik érintkező funkciója tér el.
Milyen előtét-biztosítót kell hozzá választani?
A névleges feltételes zárlati áram 10 kA, az előtét-biztosító megengedett legnagyobb értéke 63 A (gL/gG); zárlatvédelemnél max. 16 A. Az IEC 947-4-1 szerinti „2” koordinációnál a maximális biztosítóméret 25 A. Ha a mágneskapcsoló hőkioldóval dolgozik együtt, a biztosító méretét mindig az alacsonyabb védelmi szinttel rendelkező készülék határozza meg.
Hogyan kell bekötni és szerelni?
A készülék 35 mm-es DIN-sínre (EN 60715) szerelhető, a csatlakozás csavaros. A beköthető keresztmetszet tömör és sodrott vezető 1 x 0,75…1 x 6 mm², a meghúzási nyomaték 0,8 Nm, a csupaszítási hossz 11 mm. A mérete 64,5 × 45 × 65,5 mm (magasság × szélesség × mélység), a védettség IP 20.
