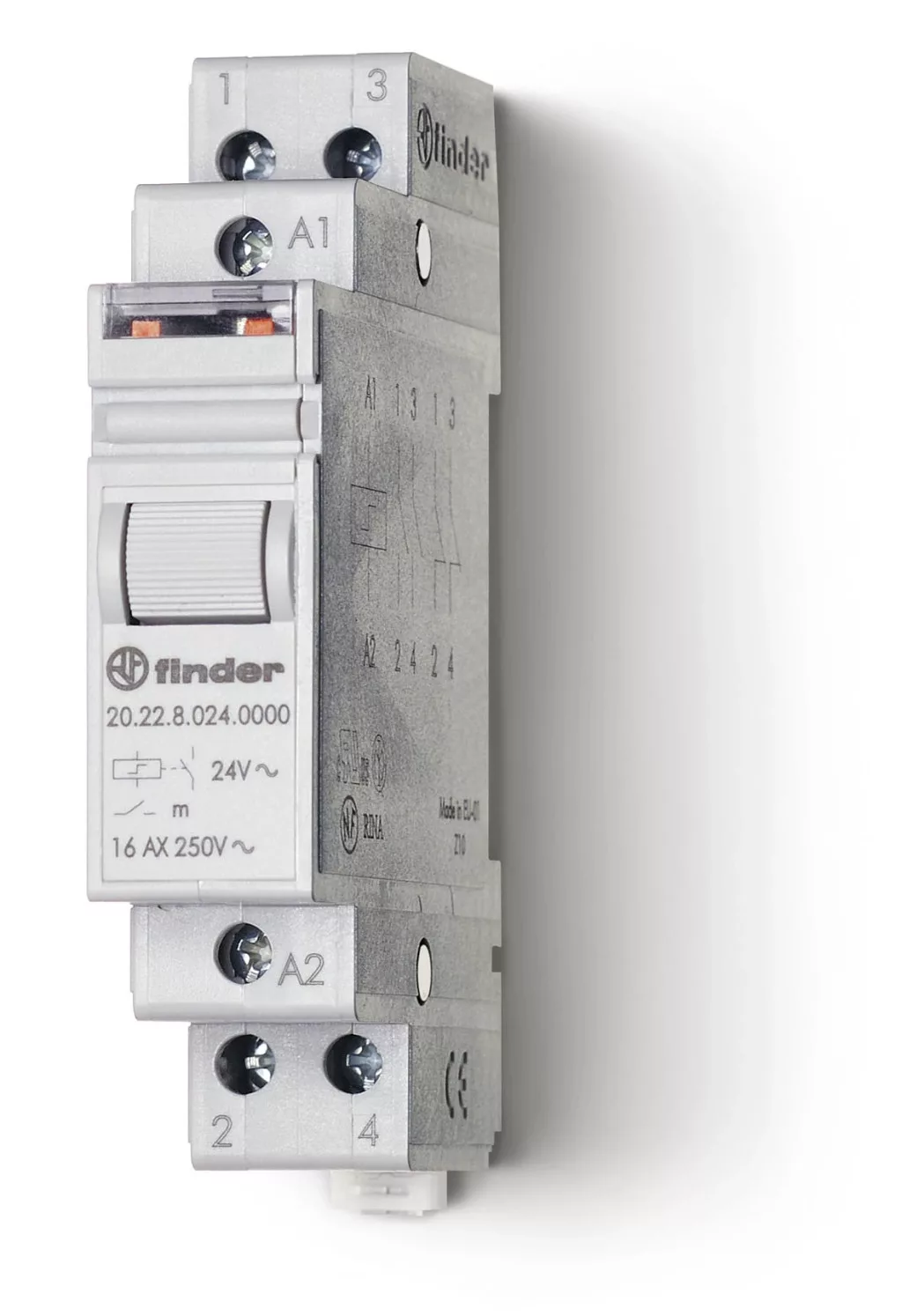

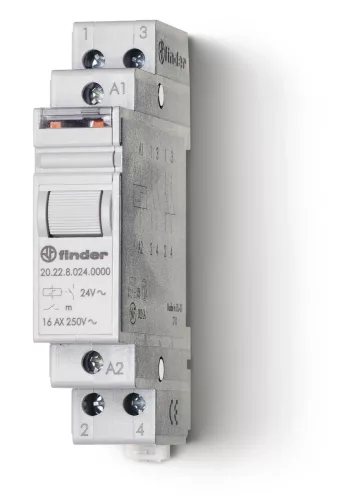

Finder 20.26.8.024.4000 léptető (impulzus) relé, 2 záróérintkező, 16 A, 24 V AC (50/60 Hz), 3 pozíció: KI-KI / BE-KI / BE-BE, 35 mm-es DIN-sín (EN 60715) - 202680244000

Finder 20.26.8.024.4000 léptető (impulzus) relé – 16 A, 2 záróérintkező, 24 V AC (50/60 Hz)

A Finder 20.26.8.024.4000 a gyártó 20-as sorozatába tartozó sorbaépíthető léptető (impulzus) relé, amely a nyomógombról érkező rövid vezérlőimpulzus hatására vált érintkezőállapotot, és a vezérlőfeszültség megszűnése után is megtartja az utolsó kapcsolási állapotot. Így a tekercs nem marad tartósan áram alatt, és tetszőleges számú nyomógombról vezérelhető ugyanaz a kör.

A 20.26 típus 2 záróérintkező kialakítású. Három lépésben kapcsol: mindkét kör ki, majd az első kör be, végül mindkét kör be. Fokozatos, szintenkénti világításnövelésre való, ahol előbb az alapvilágítás, utána a teljes fényerő kapcsolódik be.

A tekercs 24 V AC (50/60 Hz) vezérlésre készült, 20,4–26,4 V működési tartománnyal, így a nyomógombkör kisfeszültségen üzemel, a terheléskör pedig hálózati feszültségen marad. Ez fürdőszobában, nedves helyiségben, közösségi terekben és orvosi környezetben egyaránt előny, a készülék ugyanis megfelel az EN 60601-1 szerinti 2 x MOPP követelménynek.

Fő műszaki jellemzők

• Gyártói cikkszám: 20.26.8.024.4000
• Termékcsalád: Finder 20-as sorozat
• Típus: 20.26 sorbaépíthető léptető (impulzus) relé
• Érintkező kialakítása: 2 záróérintkező
• Kapcsolási pozíciók száma: 3
• Kapcsolási sorrend: KI-KI / BE-KI / BE-BE
• Névleges áram / max. csúcsáram: 16 A / 30 A
• Névleges / max. kapcsolási feszültség: 250 V AC / 400 V AC
• Névleges terhelés AC1 / AC15 (230 V AC): 4000 VA / 750 VA
• Érintkező anyaga: AgSnO2 (kadmiummentes)
• Tekercsfeszültség: 24 V AC (50/60 Hz), működési tartomány 20,4–26,4 V
• Tekercs adatai: 6,5 VA (50 Hz), 27 Ω, 275 mA áramfelvétel
• Izzó- és halogénlámpa terhelés (230 V): 2000 W
• Fénycső elektronikus / hagyományos előtéttel: 1000 W / 750 W
• Kompakt fénycső és 230 V LED: 400 W
• Kisfeszültségű halogén vagy LED elektronikus / hagyományos előtéttel: 400 W / 800 W
• Vezérlőimpulzus min. / max. hossza: 0,1 s / 1 óra (EN 60669)
• Mechanikai / villamos élettartam (AC1): 300 000 / 100 000 kapcsolás
• Szigetelés tekercs és érintkezők között: 4 kV (1,2/50 µs)
• Átütési szilárdság: táp–érintkező 4000 V AC, nyitott érintkezők között 2000 V AC
• Orvostechnikai megfelelés: EN 60601-1 szerint 2 x MOPP
• Teljesítményveszteség névleges áramon: 2,6 W
• Környezeti hőmérséklet: -40…+40 °C
• Védettség: IP 20
• Beépítési szélesség: 17,4 mm (1 modul)
• Szerelés: 35 mm-es DIN-sínre (EN 60715)
• Csatlakozás: csavaros szorítókapocs, meghúzási nyomaték 0,8 Nm
• Max. vezeték-keresztmetszet: tekercskapocs 1 x 4 mm², érintkezőkapocs 1 x 6 mm²
• Kezelés: teszt nyomógomb és mechanikus kapcsolási állásjelző

Tipikus felhasználási területek

• Fokozatos, két szintű világítás vezérlése egy nyomógombról
• Alapvilágítás és teljes fényerő léptetése irodában, tanteremben
• Szállodai, irodai és kórházi világításvezérlés elosztószekrényből
• Kisfeszültségű, biztonságos nyomógombkörű installációk
• Meglévő elosztók bővítése önmegtartó kapcsolási funkcióval

Gyakori kérdések

Mi az a léptető (impulzus) relé, és miben más, mint egy hagyományos relé?

A léptető relé a nyomógomb rövid vezérlőimpulzusára vált állapotot, majd a vezérlőfeszültség megszűnése után is megtartja azt. Így a tekercs nincs tartósan áram alatt, és tetszőleges számú nyomógombról kapcsolható ugyanaz a kör.

Milyen érintkezőkkel és kapcsolási pozíciókkal működik a 20.26 típus?

A 20.26 kialakítása 2 záróérintkező, 3 kapcsolási pozícióval. A kapcsolási sorrend: KI-KI / BE-KI / BE-BE.

Milyen tekercsfeszültséget igényel a 20.26.8.024.4000?

A tekercs 24 V AC (50/60 Hz) vezérlésre készült, 20,4–26,4 V működési tartománnyal, 6,5 VA (50 Hz) teljesítményfelvétellel (27 Ω, 275 mA).

Mekkora terhelés kapcsolható vele?

Az érintkező névleges árama 16 A / 250 V AC, AC1 terhelése 4000 VA, AC15 terhelése 750 VA. Izzó- és halogénlámpából 2000 W, 230 V-os LED-ből vagy kompakt fénycsőből 400 W kapcsolható vele.

Hány modulhelyet foglal el, és hogyan kell szerelni?

A készülék egyetlen, 17,4 mm széles modulhelyet foglal el, és közvetlenül a 35 mm-es DIN-sínre (EN 60715) pattintható. Ha a tekercs hosszabb ideig kap feszültséget, a szomszédos relék között 9 mm hézag javasolt.

Használható világító nyomógombokkal is?

Igen. A vezérlőkörben legfeljebb 15 világító nyomógomb alkalmazható a Finder 026.00 típusú kiegészítő modullal, amelyet a relé tekercsével párhuzamosan kell bekötni.
