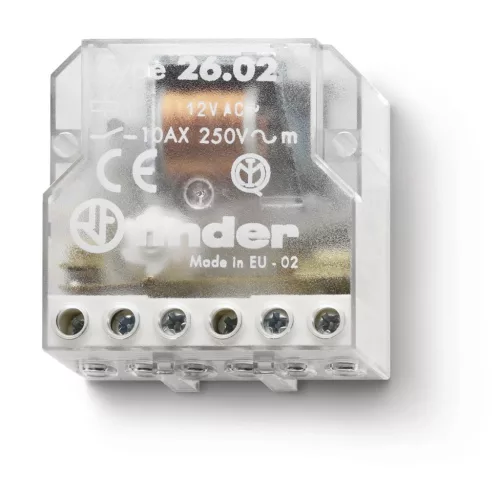

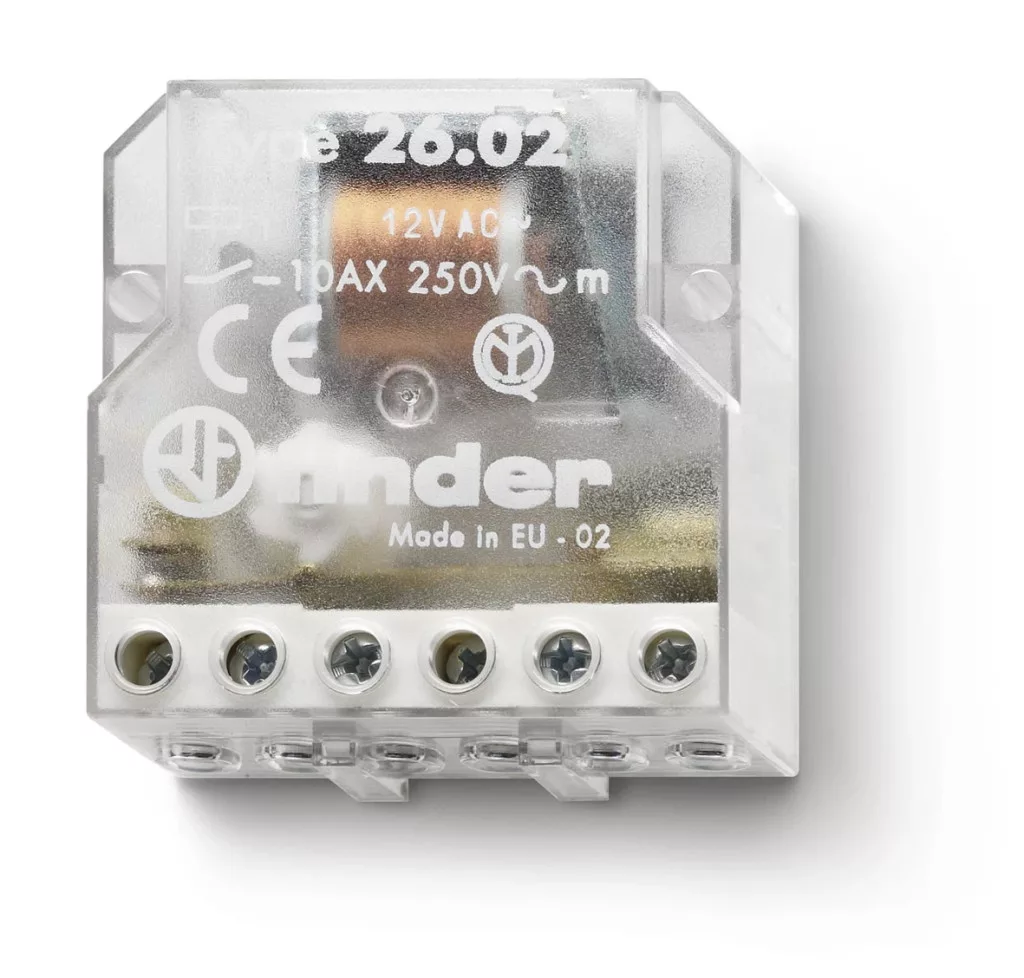

Finder 26.02.8.230.0000 léptető (impulzus) relé, 2 záróérintkező, 10 A, 230 V AC (50 Hz), 2 pozíció: mindkét érintkező BE / mindkét érintkező KI - 260282300000

Finder 26.02.8.230.0000 léptető (impulzus) relé – 10 A, 2 záróérintkező, 230 V AC (50 Hz)

A Finder 26.02.8.230.0000 a gyártó 26-os sorozatába tartozó elektromechanikus léptető (impulzus) relé, amely süllyesztett szerelődobozba vagy szerelőlapra rögzíthető. A nyomógomb rövid vezérlőimpulzusára vált érintkezőállapotot, és a vezérlőfeszültség megszűnése után is megtartja az utolsó kapcsolási állapotot, így nem igényel szabad modulhelyet az elosztószekrényben.

A 26.02 típus 2 záróérintkező kialakítású. Két záróérintkezője egyszerre kapcsol: egy impulzusra mindkét kör bekapcsol, a következőre mindkettő lekapcsol. Két terheléskör közös vezérlésére vagy egyetlen kör kétpólusú bontására alkalmas.

A 26-os sorozat sajátossága, hogy a tekercskör és az érintkezőkör villamosan el van választva egymástól, így a vezérlőfeszültség szabadon megválasztható a terheléskörtől függetlenül. Ennél a kivitelnél a tekercs 230 V AC (50 Hz) vezérlésre készült, 184–253 V működési tartománnyal és 4,5 VA teljesítményfelvétellel. A készülék megfelel az EN 60601-1 szerint 2 x MOOP követelménynek.

Fő műszaki jellemzők

• Gyártói cikkszám: 26.02.8.230.0000
• Termékcsalád: Finder 26-os sorozat
• Típus: 26.02 léptető (impulzus) relé szerelődobozba
• Érintkező kialakítása: 2 záróérintkező
• Kapcsolási pozíciók száma: 2
• Kapcsolási sorrend: mindkét érintkező BE / mindkét érintkező KI
• Névleges áram / max. csúcsáram: 10 A / 20 A
• Névleges / max. kapcsolási feszültség: 250 V AC / 400 V AC
• Névleges terhelés AC1 / AC15 (230 V AC): 2500 VA / 500 VA
• Érintkező anyaga: AgNi (kadmiummentes)
• Tekercsfeszültség: 230 V AC (50 Hz), működési tartomány 184–253 V
• Tekercs adatai: 4,5 VA, 6250 Ω, 20 mA áramfelvétel
• Tekercs- és érintkezőkör: villamosan elválasztva
• Izzó- és halogénlámpa terhelés (230 V): 800 W
• Fénycső elektronikus / hagyományos előtéttel: 400 W / 360 W
• Kompakt fénycső és 230 V LED: 200 W
• Kisfeszültségű halogén vagy LED elektronikus / hagyományos előtéttel: 200 W / 400 W
• Minimális kapcsolható terhelés: 1000 mW (10 V / 10 mA)
• Vezérlőimpulzus min. / max. hossza: 0,1 s / 1 óra (EN 60669)
• Mechanikai / villamos élettartam (AC1): 300 000 / 100 000 kapcsolás
• Szigetelés tekercs és érintkezők között: 4 kV (1,2/50 µs)
• Átütési szilárdság: táp–érintkező 4000 V AC, nyitott érintkezők között 2000 V AC
• Orvostechnikai megfelelés: EN 60601-1 szerint 2 x MOOP
• Teljesítményveszteség névleges áramon: 1,8 W
• Környezeti hőmérséklet: -40…+40 °C
• Védettség: IP 20
• Szerelés: süllyesztett szerelődobozba vagy szerelőlapra
• Csatlakozás: csavaros szorítókapocs, meghúzási nyomaték 0,8 Nm
• Max. vezeték-keresztmetszet: tömör 1 x 4 mm², sodrott 1 x 2,5 mm²
• Kiegészítők: 026.00 modul világító nyomógombokhoz, 026.9.012 és 026.9.024 adapter egyenfeszültségű vezérléshez

Tipikus felhasználási területek

• Két lámpakör egyidejű kapcsolása egy nyomógombról
• Fázis és nulla egyidejű bontása egyetlen körben
• Szállodai, irodai és kórházi folyosóvilágítás vezérlése
• Meglévő 230 V-os nyomógombos vezetékezés felújítása
• Utólagos beépítés falidobozba, ahol nincs elosztószekrény a közelben

Gyakori kérdések

Mi az a léptető (impulzus) relé, és miben más, mint egy hagyományos relé?

A léptető relé a nyomógomb rövid vezérlőimpulzusára vált állapotot, majd a vezérlőfeszültség megszűnése után is megtartja azt. Így a tekercs nincs tartósan áram alatt, és tetszőleges számú nyomógombról kapcsolható ugyanaz a kör.

Milyen érintkezőkkel és kapcsolási pozíciókkal működik a 26.02 típus?

A 26.02 kialakítása 2 záróérintkező, 2 kapcsolási pozícióval. A kapcsolási sorrend: mindkét érintkező BE / mindkét érintkező KI.

Milyen tekercsfeszültséget igényel a 26.02.8.230.0000?

A tekercs 230 V AC (50 Hz) vezérlésre készült, 184–253 V működési tartománnyal, 4,5 VA teljesítményfelvétellel (6250 Ω, 20 mA).

Mekkora terhelés kapcsolható vele?

Az érintkező névleges árama 10 A / 250 V AC, AC1 terhelése 2500 VA, AC15 terhelése 500 VA. Izzó- és halogénlámpából 800 W, 230 V-os LED-ből vagy kompakt fénycsőből 200 W kapcsolható vele.

Hova szerelhető ez a relé?

A 26-os sorozat süllyesztett szerelődobozba vagy szerelőlapra rögzíthető, tehát nem DIN-sínre való. Ott hasznos, ahol az elosztószekrényben nincs szabad modulhely, vagy a kapcsolást a lámpatest közelében kell megoldani.

Használható világító nyomógombokkal vagy egyenfeszültségű vezérléssel?

Igen. 230 V AC vezérlésnél legfeljebb 15 világító nyomógomb köthető be a 026.00 modullal, amelyet a tekerccsel párhuzamosan kell kötni. 12 vagy 24 V DC vezérléshez a 026.9.012, illetve 026.9.024 adapter használható.
